第2部 功能详解篇 第6章 通用图像 6-39 ELG0003 X: 8.25 Y: 27.6 Z: 0 : 180 容差：全部 为0 点 种类： 角 基准位置： 左下的位置 元件极性： 明亮 偏移： 全部为 0 容差： 全部为 0 半径： 0.5 ELG0004 X: -8.25 Y: 27.6 Z: 0 : 270 容差：全部 为0 点 种类： 角 基准位置： 左下的位置 元件极性： 明亮 偏移： 全部为 0 容差： 全部为…
第2部 功能详解篇 第6章 通用图像
6-5-3 外形元件类(元件组/元件格式)
■ 给出了外形元件类的数据输入例子。
■
1. 扩展图像画面
· 在“元件种类”中选择外形元件类。
· 在“数据格式定义”中选择元件组/元件格式。
· 在“元件组一览”中选择追加。

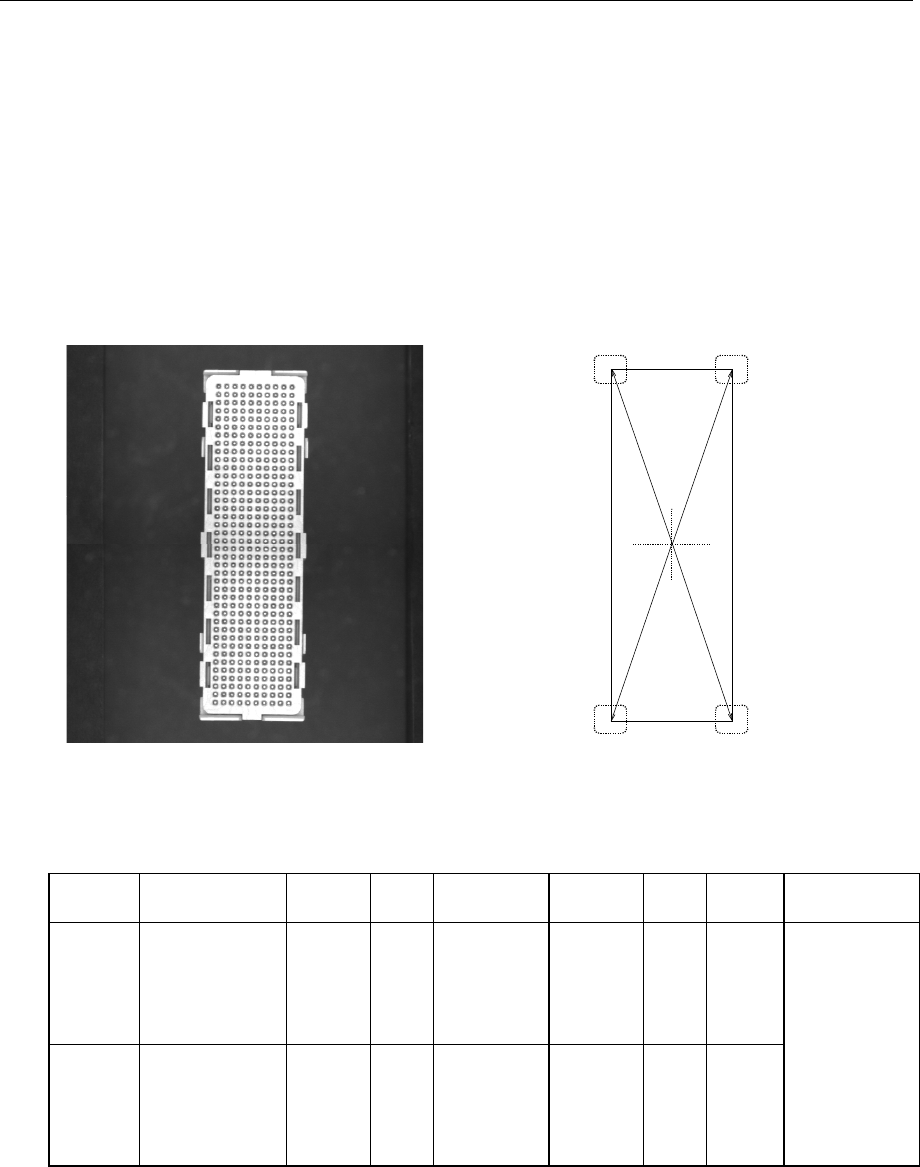

2. 元件实例 1
· 元件概要与元件组配置图
1 组
2 组
3 组
4 组
<俯视图>
<元件监视器中的元件图像：仰视图>
·
将输入数据汇总后可得到：
元件
组名
第 1 元件
的配置
(排列) 欠缺 元件 元件偏移
元件
尺寸
(角) 备注
ELG0001 X: -8.25
Y: -27.6
Z: 0
: 0
容差：全部为 0
点
种类：角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
照明数据：
反射的标准设
定
连续 2 分割识别
ELG0002 X: 8.25
Y: -27.6
Z: 0
: 90
容差：全部为 0
点
种类：角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
6-38
第2部 功能详解篇 第6章 通用图像
6-39
ELG0003 X: 8.25
Y: 27.6
Z: 0
: 180
容差：全部
为0
点
种类：
角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
ELG0004 X: -8.25
Y: 27.6
Z: 0
: 270
容差：全部
为0
点
种类：
角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5

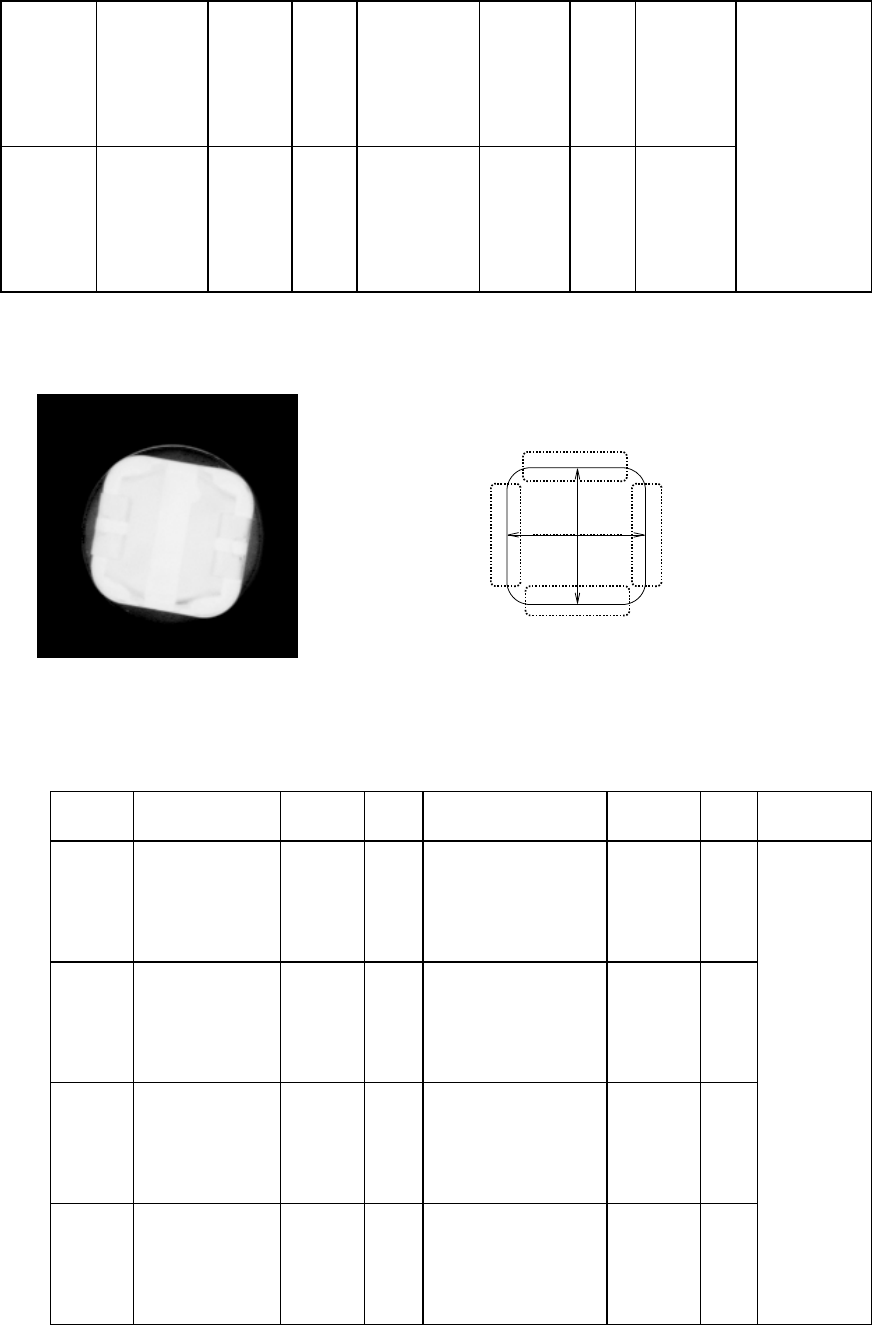

3. 元件实例 2
· 元件概要与元件组配置图
1
组
2 组
3 组
4 组
<元件监视器
中的元件图像：仰视图> <俯视图>
·
将输入数据汇总：
元件
组名
第 1 元件
的配置
(排列) 欠缺 元件 元件偏移
元件
尺寸
检查
ELG0001 X: 0
Y: -6
Z: 0
: 0
容差：全部为 0
点
种类：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
照明数据：
透射照明
ELG0002 X: 6
Y: 0
Z: 0
: 90
容差：全部为 0
点
种类：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0003 X: 0
Y: 6
Z: 0
: 180
容差：全部为 0
点
种类：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0004 X: -6
Y: 0
Z: 0
: 270
容差：全部为 0
点
种类：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
第2部 功能详细编 第7章 操作选项
第 7 章 操作选项
7-1 概要
对制作程序时或生产时的运行条件等进行设定。
操作选项中可设定的项目如下表所示。
表 7-1-1 操作选项项目一览表
序号. 操作选项群 可设置项目
1 示教 以 BOC 排列贴片位置
进行基准针校正
示教时进行数字放大（数字放大）
使用４倍放大 （数字放大）
吸取位置上执行自动示教（自动示教）
检测能同时吸取的范围（自动示教）
取消吸取高度的自动示教
2 生产(显示) 放大显示生产基板数量
倒计生产基板数量
累计生产基板数量
选择开始生产(HLC)，切换到生产画面
退出时不显示保存提示
继续生产时，缺省为「停止继续生产」
继续生产时，缺省为「重新固定基板后生产」
不是继续生产时，缺省为「搬入基板后生产」
生产画面中显示总吸取率和总贴片率
生产中显示设备画面
吸取率（生产中最差送料器的表示方法）
错误次数（生产中最差送料器的表示方法）
3 生产(功能) 校正吸取位置(激光)
贴片以后，检查元件释放
传送结束后，再进行生产
同时交换吸嘴
优先 BOC 标记识别
生产被中断后，执行继续生产
所有电路都是坏板标记时结束生产
复数电路的贴片顺序
安装吸嘴时进行方向检测
校正吸取位置(OCC)
4 生产(功能 2) 循环停止时不要搬出基板
检查激光传感器弄脏
跟踪贴片后检查 SOT 方向
跟踪吸取后进行验证
基板输入/输出传感器不进行自动检查
元件有无检查中真空出错时不做激光再检查
识别 BOC 标记出错时忽略电路功能
预备相同元件送料器
5 生产(功能３) 安装吸嘴时，取得吸嘴的高度。
进行激光面接触检查。
贴片上升后，进行吸嘴高度检查。
6 生产(暂停) 无元件供给时暂停
发生错误时暂停
无元件暂停后，重新运行时测量元件高度
无元件暂停后，重新运行时验证元件
无元件暂停后，重新运行时进行 SOT 方向检查
给暂停对话框增添「补充元件」按钮。
元件坠落时暂停
无元件暂停后，重新运行时跟踪吸取
7-1
