第2部 功能详细编 第7章 操作选项
7-2-5 设置生产功能 3 选项
设置生产时的操作。

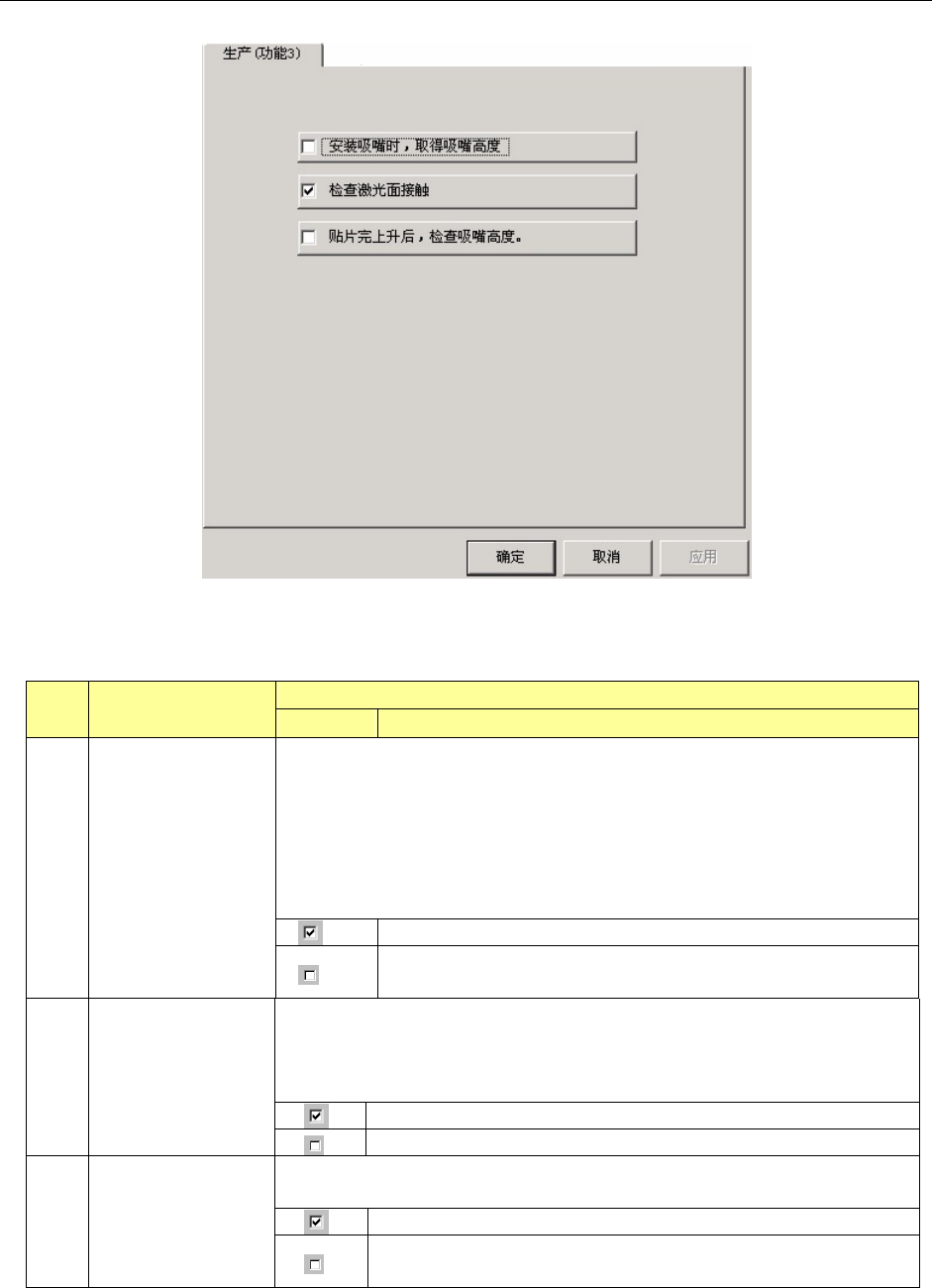

图 7-2-5 生产功能３选项
表 7-2-5 生产功能３选项设置项目的详细内容
内容
序号 项目
状态 动作及详细内容
系安装吸嘴时用激光测量吸嘴高度的功能。
通过掌握实际测量的吸嘴高度，可在识别元件时准确地把握其方向位置。
需要保证识别超薄型元件的稳定性，或在识别图像时需要在摄像机与元件
间保持一定距离（例如引脚太细、突出部的排列距离很小时），可使用此项
功能。
在安装对应 0402 元件（选项）的专用 509 吸嘴时，不管是否设置此项选项，
都必须测量吸嘴高度。
安装吸嘴时测量吸嘴高度。
1
安装吸嘴时，取得吸
嘴高度
只对 0402 元件专用的 509 吸嘴，安装时要测量高度。
（贴装 0402 元件时，需要对应 0402 元件的选项。）
设置是否进行激光面接触检查。
激光面接触检查是指：对供料器第一次供给的元件吸取状态用激光进行
“once”检查，判定为“接触”时作为元件用完错误处理，以防止激光识
别时使旋转的元件接触激光面造成伤痕。
检查激光面接触。设置为默认值。
２
检查激光面接触
不进行激光面接触检查。
生产中，在贴片上升时检查吸嘴长度，确认吸嘴的滑动状态及尖端是否附
着有异物。
对全部吸嘴，安装时都要测量高度。
３
贴片完上升后，检
查吸嘴高度
只对 509 吸嘴(0402 元件专用)，在安装时要测量高度。
(贴装 0402 元件时，需要有对应 0402 元件的选项。)
7-10
第2部 功能详细编 第7章 操作选项
7-2-6 生产时的暂停选项设定
设定生产时的动作。

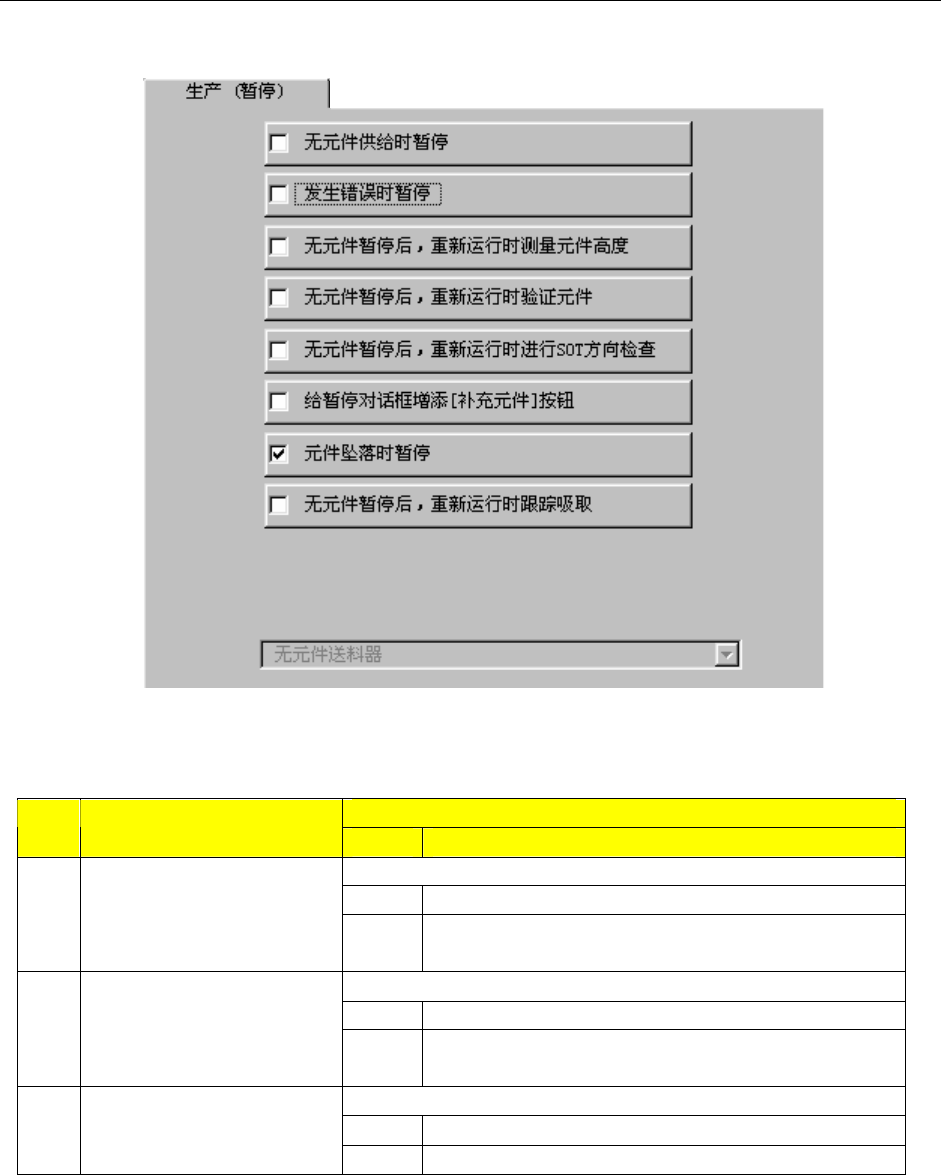

图 7-2-6 生产时的暂停选项
表 7-2-6 生产中暂停设定项目的细节和内容
内容
序号 项目
状态 动作及详细内容
设定发生元件用尽时的操作模式。
选中
元件用尽时，暂停生产。
１ 无元件供给时暂停
不选中
生产中即使发生元件用尽，只要有可贴片的元件，
即继续生产。
设定出错时的动作模式。
选中
生产动作发生错误(包括元件用尽)时，暂停生产。
２ 发生错误时暂停
不选中
在生产过程中即使发生生产动作错误，只要有可贴
片的元件，也将继续生产。
设定元件用尽暂停后重新起动时的元件高度测量。
选中
元件用尽暂停后重新起动时，执行元件高度测量。
３
无元件暂停后，重新运行时
测量元件高度
不选中
元件用尽后重新起动时，不执行元件高度测量。
7-11
第2部 功能详细编 第7章 操作选项
设定元件用尽后重新起动时的验证检查。
选中
元件用尽暂停后重新起动时，进行验证检查。
４
无元件暂停后，重新运行时
验证元件
不选中
元件用尽暂停后重新起动时，不进行验证检查。
设定元件用尽后重新起动时的 SOT 方向检查。
选中
元件用尽暂停后重新起动时，进行 SOT 方向检查。
５
无元件暂停后，重新运行时
进行 SOT 方向检查
不选中
元件用尽暂停后重新起动时，不进行 SOT 方向检查。
设定生产暂停时执行元件用尽补满功能。
选中
在生产暂停时的暂停画面上添加“元件补充”按钮。
在元件用尽时以及标记识别出错时的暂停画面
上不带“元件补充”按钮。
可按下“元件补充”按钮，补满元件用尽的(带状、
管状、散件)送料器。
６
给暂停对话框增添[补充元
件]按钮
不选中
不配置“元件补充”按钮。
设定检测元件坠落时的动作。
在不间断运行中也有效。
选中
生产中如检测元件坠落，则暂停并显示元件坠落。
(元件检测，在完成贴片后进行)
７ 元件坠落时暂停
不选中
元件释放时继续生产。
对元件用尽或激光重试超次暂停、选择重试、按下<START>
键时，是否在执行重试前执行跟踪吸取进行设置。
选中
在执行重试前执行吸取追踪。此时，吸取追踪对象
供给装置组合框为“有效”状态，可进行选择。指
定条件如下。
(在下述项目中默认值显示为“a”。)
a. 元件用尽的供给装置
b. 元件用尽或出错的所有供给装置
c. 元件用尽的供给装置和所有安装相同元件的
供给装置
８
无元件暂停后，重新运行时
跟踪吸取
不选中
不执行吸取追踪。此时，吸取追踪对象供给装置组
合框“无效”，无法进行选择。
通过使用单元将“不间断运行”设定为“有效”，则下述项目将
无条件地处于未使用状态，无法进行选择。
① 元件用尽时暂停
② 出错时暂停
③ 元件用尽后重新起动时测量元件高度
④ 元件用尽后重新起动时进行验证检查
⑤ 元件用尽后重新起动时检查SOT方向
注意
7-12
