8-5 设置各组
从菜单栏中选择“设置各组”，显示如下图所示的项目。
图 8.4.1-1 设置各组的项目
8-5-1 ATC吸嘴配置
设置配置在ATC上的各个吸嘴的信息。
选择ATC吸嘴配置，则显示如下ATC吸嘴配置的设置画面。
设置“吸嘴号”、“吸嘴类型”、“真空值”、“吸嘴高度”。设置将自动进行。也可通过
键盘来输入“吸嘴号”。
图 8.5-2 ATC 吸嘴配置的设置画面
8-9
第2部 基本编 第8章 机器设置
8-5-1-1 设置方法
基准贴片头安装吸嘴后，用激光测量吸嘴顶端的高度(反映在吸嘴高度中)和吸嘴的外形宽度
(反映在吸嘴编号中)，并获得真空值。
1) 个别设置：单击相应的吸嘴编号，按下“F3”键，即可设置。
按下“DELETE”键或“BACK SPACE”键即可删除。
2)
统一设置：统一自动设置所有的 ATC 编号或已选择的多个 ATC 编号。
<设置步骤>
(1) 请点击“自动”按钮。
(2) 显示如下的画面。
选择要设置的 ATC 编号，单击“OK”。
全部选择时，点击“全部选择”后，单击“OK”。

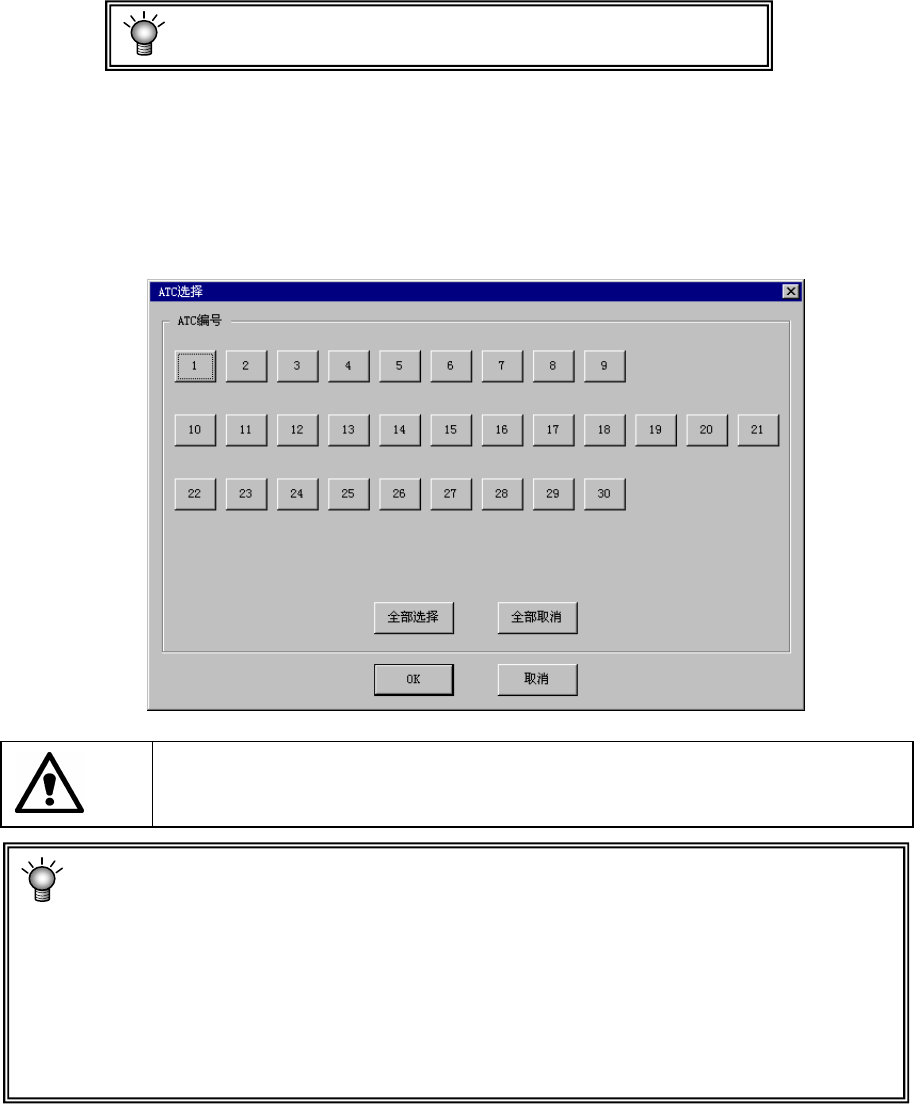

图 8-5-3 ATC 选择画面示例
选择“F3”或“确认”后，轴开始移动，进行吸嘴的装卸。因此，在按下“F3”或
“ＯＫ”前，请务必确认装置内部无人作业。另外，为了避免人身伤害，在设备运
行时，切勿将手放入装置内部，也不要将脸和头靠近装置。
① 要中断自动设置时，请按下“STOP”开关。
② 在自动设置前，若已输入的吸嘴编号与自动设置所获得的吸嘴编号不同时，优先使用自
动设置获得的吸嘴编号。
③ 如果进行自动设置，吸嘴类型被设置为“通常”。自动设置前已设置了吸嘴类型时，则
优先使用原有设置。
④ 当自动设置获得的吸嘴外形宽度与标准吸嘴不一致时，将自动设置特别订购吸嘴的最小
吸嘴编号。
⑤ 配置特别订购吸嘴时，请在执行自动设置后，重新输入正确的吸嘴编号。
8-10
第2部 基本编 第8章 机器设置
所获得的吸嘴外形不符合规定时，将显示如下的未登录吸嘴信息的信息框。此时，请根
据接下来显示的吸嘴编号设置一览画面中(下图右)的吸嘴一览表选择吸嘴编号。当一览
表中没有时，请在选择吸嘴后，重新手动输入。

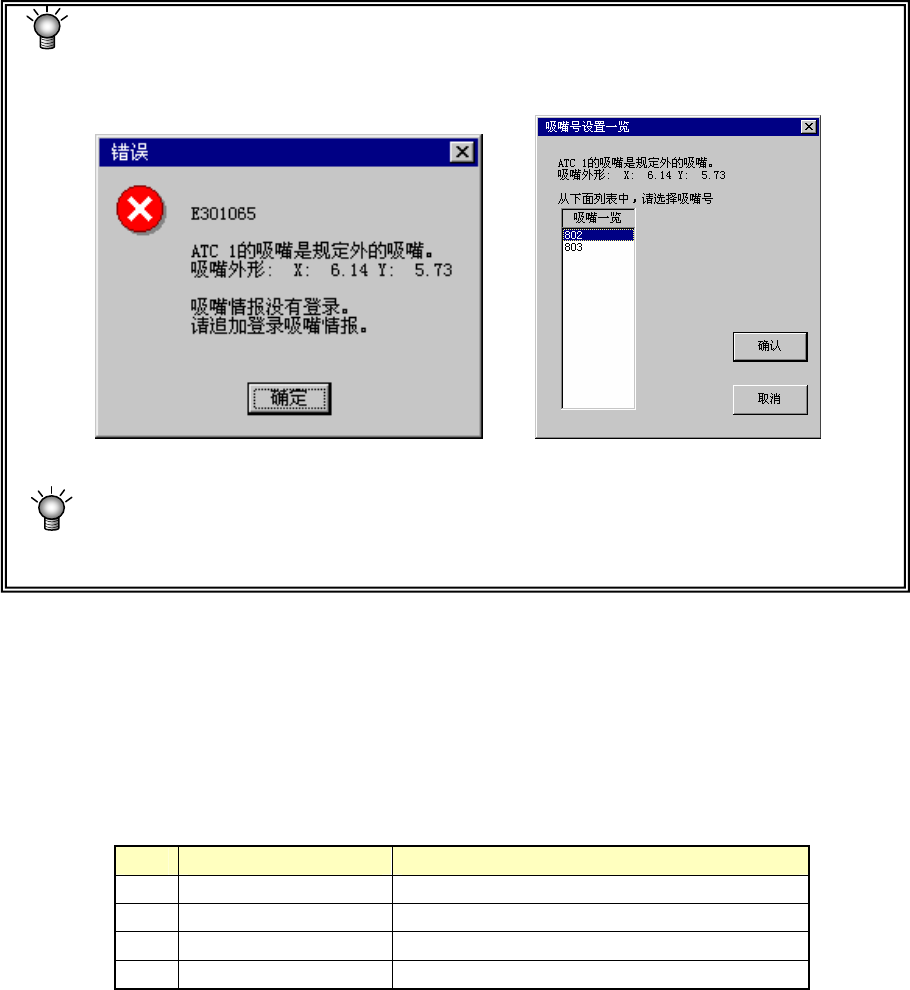

图 8-5-4 吸嘴信息没有登录画面 图 8-5-1-4 吸嘴号设置一览画面
在测力器（负荷传感器）装置可以使用的状态下，选中“吸嘴分配前进行测力器单
元检查”选项时，则可进行测力器检查。如果正常，则进行吸嘴配置。当测力器
发生异常时显示错误提示信息，不进行吸嘴配置。
8-5-1-2 设置项目
1) 吸嘴号
设置ATC中配置的吸嘴编号。
2) 吸嘴类型
设置ATC中配置的吸嘴种类。
表 8-5-1 可设置的吸嘴类型
No. 设置项目 设置内容
1 通常 通常吸嘴、负荷吸嘴
*2
、夹具吸嘴 B
*3
2 T 型 吸尘器型吸嘴
3 夹持 夹持吸嘴
4 Vac Unit 真空校准设备
※1
*1 真空校准单元：用于真空·喷吹等空气设备的故障分析(参见11-2-7 真空校准)
*2 负荷吸嘴包含在“通常”吸嘴中。
*3 679 号吸嘴即夹持吸嘴 B。在生产中使用“更新偏移量”功能时使用（“8-5-9-6 特殊功能”）。
出厂时配备在 ATC20 号位置，但可在任何置上使用。
3）真空值
设置在基准贴片头(L1)上安装吸嘴时的真空值。
与“8-5-2 无吸嘴真空值”组合使用，用于判断有无吸嘴和元件。但因有无吸嘴、有无元件
的判断主要使用激光判定，故该设定值仅为辅助信息。
4）吸嘴高度
设置相对于基准吸嘴长度的偏移值。
做为用激光测量元件时控制高度的微调值使用。
8-11
