第2部 基本编 第8章 机器设置
5）真空校准单元位置
变更真空校准单元的ATC安装位置时，请设置其编号。

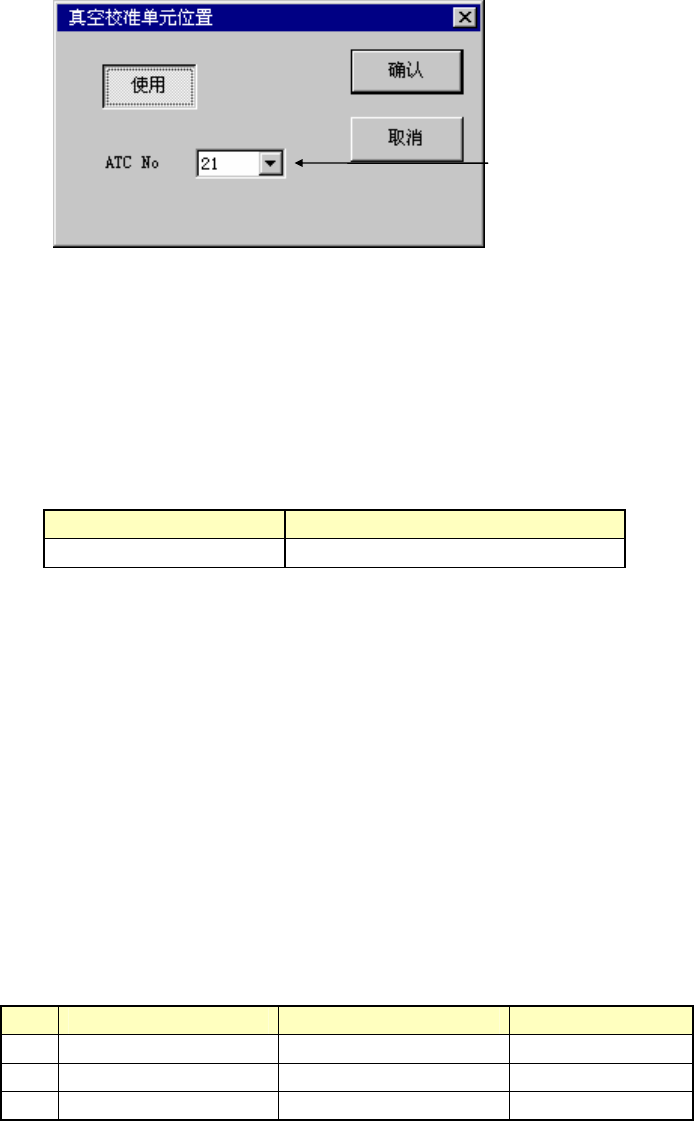

点击真空校准的“位置设置”按钮，则显示下列“真空校准单元位置”设置画面。
* 在“位置设置”按钮左边显示的编号为现在设置的 ATC 编号。未设置时显示为“***”。
ATC 编号选择一览表框
<设置方法>
点击“使用”按钮，将其设置为“使用”(按钮
处于凹下状态)后，从 ATC 编号选择框中选择真
空校准单元的安装位置。
不能选择从物理条件上无法安装真空校准单元的 ATC 位置(参见下表)。
表 8-5-2 ATC 编号不能选择的范围
机种 不能选择的范围
CX-1 1～10、22
· 仅可设置未配置吸嘴的 ATC 编号。
· 当设置变更为“使用”，且已确定时，在 ATC 吸嘴配置设置画面上已设置的 ATC 显示为浅色，
此时无法配置吸嘴。
(在吸嘴类型中显示为“VacUnit”。)
· 欲使真空校准单元位置无效时，请设置为“不使用”。这样，便可在 ATC 吸嘴配置设置画面
的相应 ATC 上进行输入。
6）滑动状态
检查已安装的吸嘴的滑动状态。
检查对象为，标准吸嘴 500～509 号和负荷控制对象吸嘴 600 号。
对于负荷控制对象吸嘴在负荷输入范围内的负荷是否均可执行校正进行自动模拟、加以确认。
负荷吸嘴检查对象吸嘴、负荷检查阈值如下表所示。
No. 吸嘴号码 检查补偿量(mm) 检查阈值(%)
1 500～505、509 1.5 理论值±40
2 506CC、507CC、508CC 1.5 理论值±40
3 601C、602C 3.5 理论值±50
8-12
第2部 基本编 第8章 机器设置
8-5-2 无吸嘴时真空值
设置未安装吸嘴状态下的各贴片头的真空值。
通过这里的设置，可确认贴片头之间真空值的偏差。
与机器交货时的值相比，数值有较大变化时(大致标准为10%左右)，请进行贴片头的检查和清
扫。

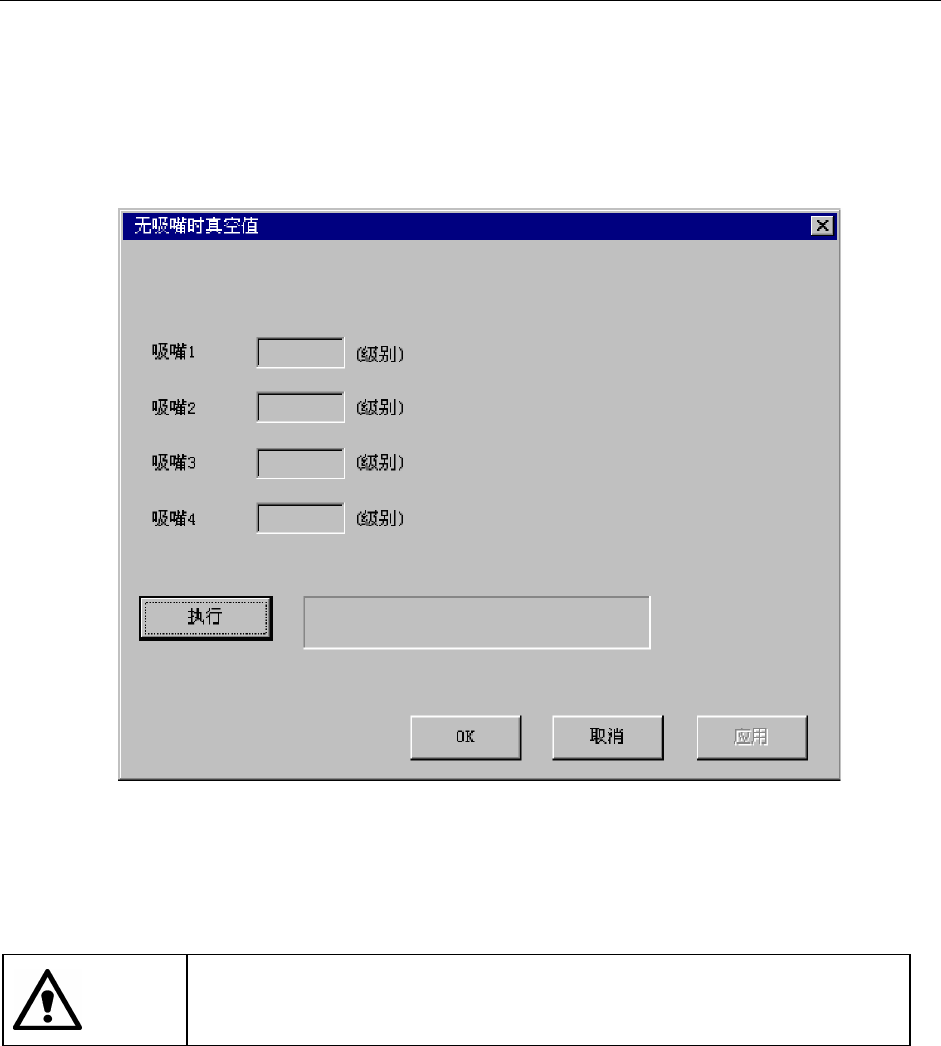

选择无吸嘴时真空值后，可显示如下图所示的无吸嘴时真空值设置画面。
-50.193
-51.374
-49.573
-49.147
图
8-5-2-1 设置无吸嘴时真空值
选择对象贴片头，点击“执行”，即可自动获得真空值。
设置退出后，按“确认”来进行确定。
点击“应用”后轴即开始移动，进行吸嘴的装卸。在单击“执行”前，请务
必确认装置内部无人作业。另外，为了避免人身伤害，在设备运行时，切勿
将手放入装置内部，也不要将脸和头靠近装置。
警告
8-13
第2部 基本编 第8章 机器设置
8-5-3 基准针位置
设置从机器原点到基准针和从动针中心的位置。
使用针基准时，在此设置的基准针位置将成为程序上的基准位置。另外，从基准针和从动针
的角度关系可自动确定“基准针校正角”。
选择基准针位置后，可显示下列基准针位置设置画面。
图 8-5-3-1 设置基准针位置
1）设置项目
No.
项目 设置内容
1
基准针(X、Y) 从机器原点到基准针的中心位置
2
从动针(X、Y) 从机器原点到从动针的中心位置
3
基准针校正角 从基准针与从动针的位置计算出的基板倾斜(自动获得)
2）设置方法
使用HOD，通过示教输入。此时，不论输入焦点在XY任何一方，均可同时读入数值并反映出来。
但，输入焦点在基准针的XY上时，只能反映基准针的数值；输入焦点在从动针的XY上时，只
能反映从动针的数值。
此外，也可直接从键盘来输入。
摄像机的焦点已对准基板上面时不能进行焦点的变更。要通过示教进行输入时，请升高
支撑台，将针的高度对准基板上面。
<支撑台面升高方法>
右击跟踪球，从显示列表中点击“支撑台”/“ON”。
进行示教时显示右侧的询问信息，请单击“是”。
注意
将脸和头贴近装置。
为了避免人身伤害，在 HOD 操作过程中切勿将手放入装置内部，也不
