第2部 基本编 第8章 机器设置
8-5-6 元件废弃位置
按各贴片头、各元件的种类，指定发生识别错误的元件废弃场所。
选择元件废弃位置后，将显示如下元件废弃位置设置画面。

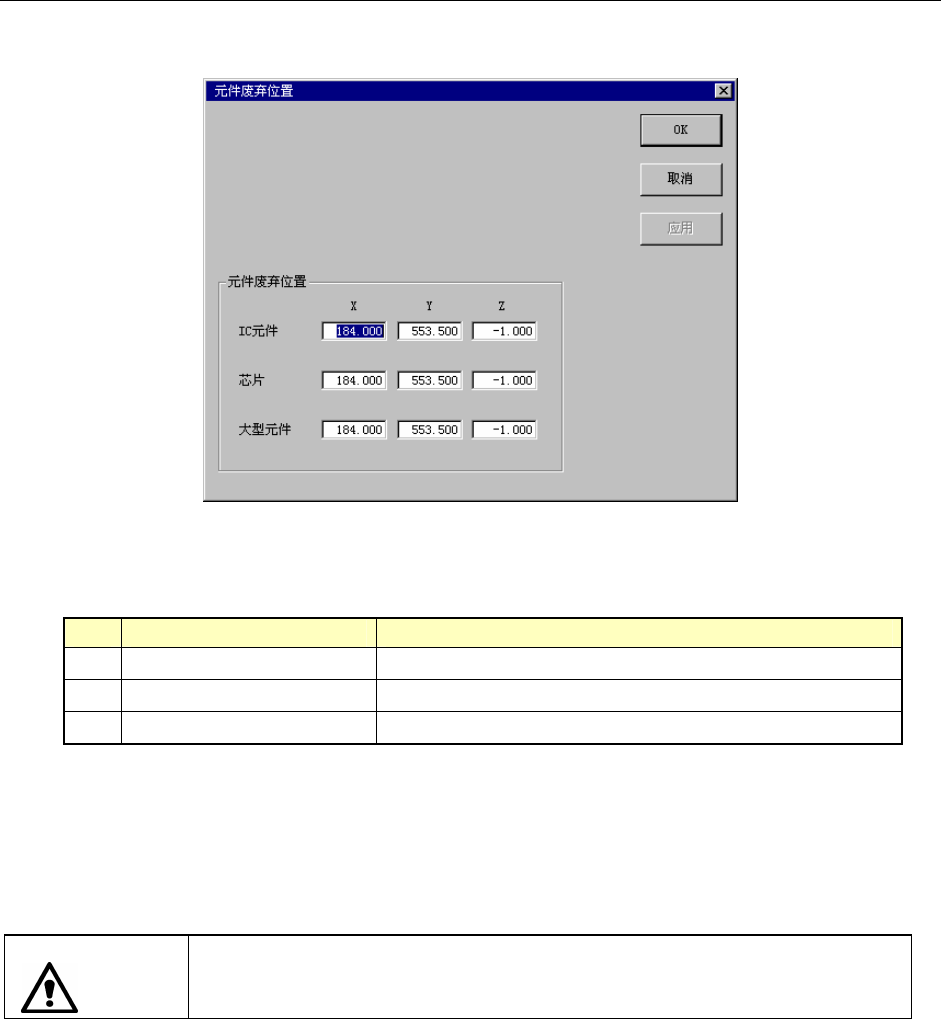

图 8.5.6-1 设置元件废弃位置
1）设置项目
No. 项目 设置内容
1 IC 元件(X、Y、Z) IC 元件(用托盘供给的元件)的废弃位置
2 芯片 (X、Y、Z) 芯片元件的废弃位置
3 大型元件(X、Y、Z) (CX-1 不能使用)
2）设置方法
通过示教或使用键盘进行设置。
当输入焦点在X或Y上时示教XY的值，当输入焦点在Z上时，示教Z的值。
· 为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
· 不可将左贴片头设置到右侧的元件废弃位置。
注意
8-17
第2部 基本编 第8章 机器设置
8-5-7 IC回收带位置
设置IC回收带的安装位置和IC回收带上的元件废弃位置(IC回收带前侧传感器的中央位
置)。
选择IC回收带位置，则显示下图所示的IC回收带位置设置画面。

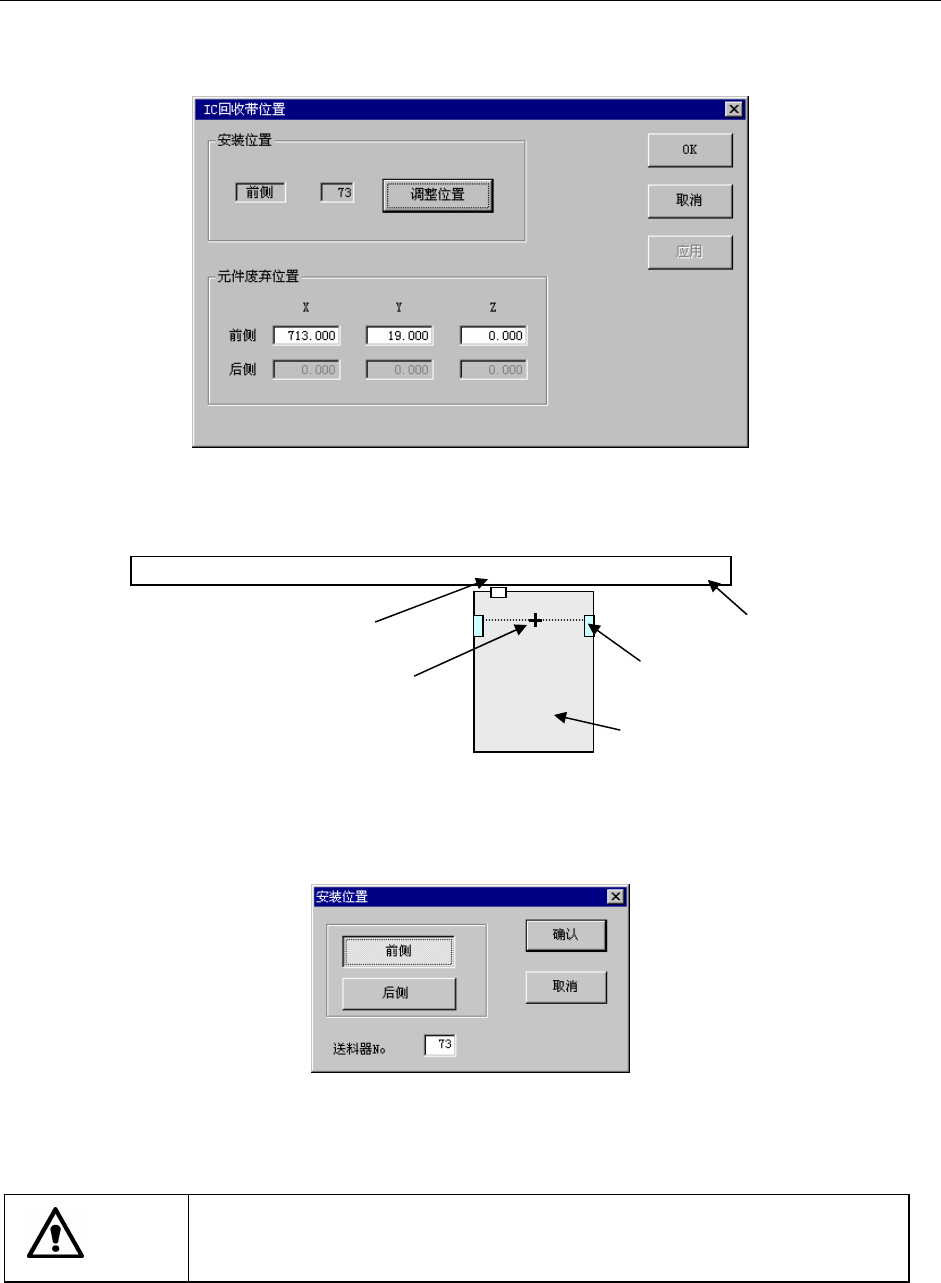

图 8.5.7-1 IC 回收带位置设置的对话框
1）设置项目
设置安装编号与元件废弃位置。
1 2 3 ··········· 65 66 67 ···
2）设置方法
传感器
安装编号
元件废弃位置
送料器台
IC 回收带
（1）安装位置
请选择位置设置按钮，则显示如下所示的安装位置设置画面。
选择
“前侧”或“后侧”，在键盘上输入安装IC回收带的送料器台编号。输入后，按下“确
认”。
（2）元件废弃位置
通过示教或用键盘进行设置。
输入焦点在X或Y上时示教XY值，当输入焦点在Z上时，示教Z值。
· 为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
注意
8-18
第2部 基本编 第8章 机器设置
8-5-8 Head待命位置
在“元件数据”的“附加信息”画面上将“元件废弃”指定为“元件保护”时，如果发生错
误，则贴片头会移动到“Head待命位置”，作业人员可用手将元件从贴片头处回收下来。此
时，“Head待命位置”为本画面所指定的位置。
选择Head待命位置后，可显示如下Head待命位置设置画面。

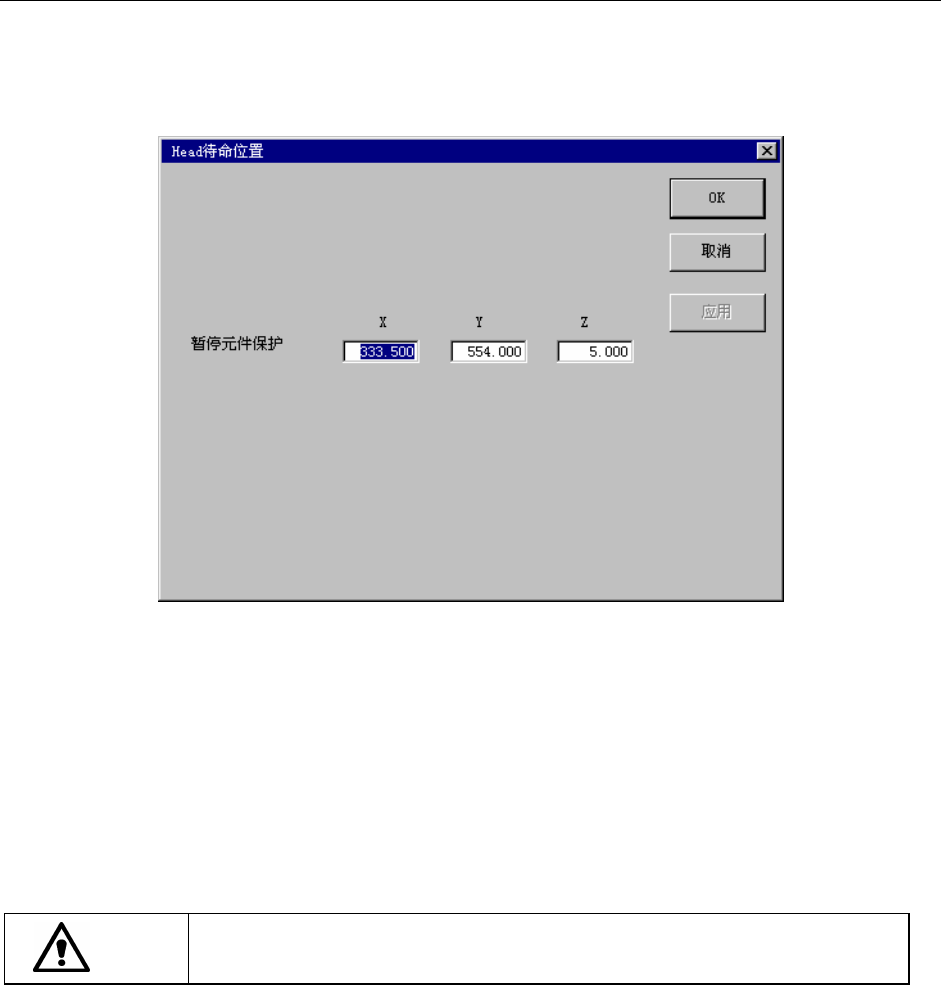

图 8.5.8-1 设置贴片头待命位置对话框
1）设置项目
设置元件保护暂停位置。
2）设置方法
通过示教或用键盘进行设置。
输入焦点在X或Y上时可示教XY值，输入焦点在Z上时可示教Z值。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
8-19
