第2部 基本编 第8章 机器设置
表 8.5-5 ① 对设置“禁止最优化功能”的情况说明
No. 单元 生产操作
禁止送料器配置最优
化
优化时，“分配选项”的“吸取数据”固定为“分配自动选择”（参见
4-4-1-2-1）
１
禁止吸嘴配置最优化
优化时，“分配选项”的“吸嘴”固定为“使用固定吸嘴” （参见 4-4-1-2-1）
表 8.5-5 ② 对设置“指定吸取优先”的情况说明
No. 单元 生产操作
１ 同时吸取优先 执行标准生产动作，可在一定条件范围内执行同时吸取的生产动作。
2 吸取位置优先
元件尺寸不同、可同时吸取的范围也会变化。越是极小元件，可同时吸取范围就
越窄，只能在吸取数据的吸取坐标附近位置进行吸取。吸嘴超出模部范围时，吸
取会偏移，显示错误。此项模式可防止贴片时吸嘴与相邻元件接触。
8-5-9-4 VCS使用单元
选择“VCS使用单元”标签，则显示如下图所示的VCS使用单元设置画面。
图
8.5.9-4 设置 VCS 使用单元画面
1）设置项目
当VCS单元发生故障时，若在本项目中设置为“不使用单元”，可在不变更生产程序数据的情
况下正常进行吸取贴片。
※ VCS识别元件的贴片将被跳过。
2）设置方法
· 点击所需功能。
按钮为凸状态时为不使用，凹状态时为使用。
· 在MS参数选项中未设置的单元不能选择。
8-24
第2部 基本编 第8章 机器设置
8-5-9-5 MTS/DTS使用单元
设置 MTS 或 DTS 使用的“有”、“无”等。
选择“MTS/DTS使用单元”标签后，可显示如下画面。
8
种。
托盘吸取顺序：
元件吸取方向可选择

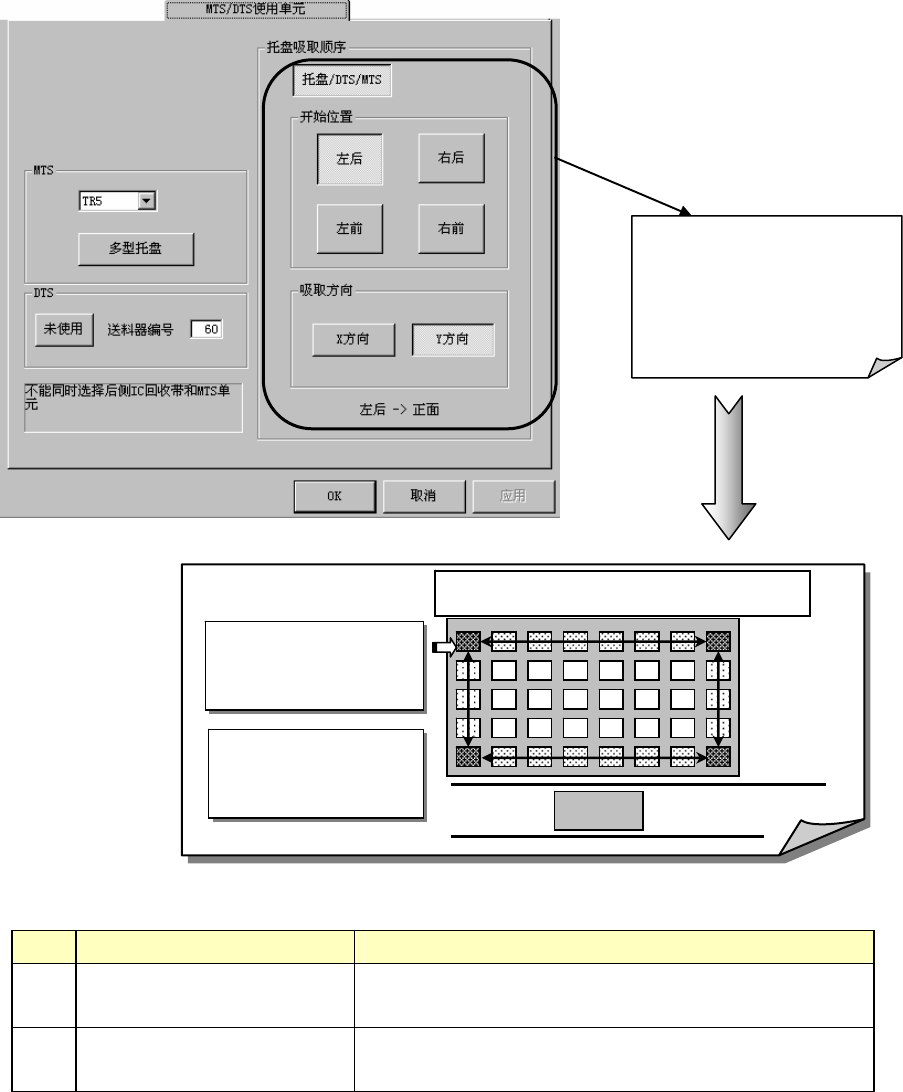

图 8.5.9-5 设置 MTS/DTS 使用单元画面
基板
传送路线
供给装置：托盘、DTS、MTS
开始位置：将吸取
开始位置设置为 4
角中的某一个角。
吸取方向：从Y方
向(标准)与 X 方向
中选择。
1）设置项目
No. 项目 设置内容
1 MTS/DTS 使用单元
使用/不使用 MTS/DTS 单元
设置使用的 MTS 或 DTS 的类型。
2 托盘吸取顺序
托盘元件的吸取顺序
设置各使用单元的元件吸取方向。
8-25
第2部 基本编 第8章 机器设置
2）设置方法
（1）托盘
选择MTS：在组合框中指定所要使用的装置单元。选择DTS：按下使用按钮，然后输入送料
器编号(安装孔编号)。
· MTS与DTS不能同时连接。
· 在选项使用单元中选择后侧IC回收带时，不能同时设置MTS单元。
（2）托盘吸取顺序
点击选择吸取顺序。选择后，按钮呈凹状态。
· 托盘元件的吸取顺序共有8种，可按按钮决定开始位置、吸取方向。确定后的动作，显示
在画面右下角。开始位置、吸取方向的关系请参见表8-5-6。
表 8.5-6 托盘吸取顺序
方向/开始位置 左后 右后 左前 右前
X 方向 左后→右 右后→左 左前→右 右前→左
Y 方向 左后→前 右后→前 左前→后 右前→后
* 默认：左后→前
· 不使用MTS等时，也可改变本功能的设置。
3）生产操作
已将MTS/DTS使用单元指定为“不使用”时，将跳过指定的供给元件，继续进行贴片。
8-26
