第2部 基本编 第8章 机器设置 8-5-11 基板传送 设置基板传送时的条件。 选择 基板 传 送后 ，可 显示 图8.5.11-1 基板传送设置画面。 选择支撑台标签，可显示图 8.5.11-２ 支撑台设置画面。 图 8 . 5. 11 -1 基板传送设置画面 图 8 . 5. 11 -２ 支撑台设置画面 8-29
第2部 基本编 第8章 机器设置
7
生产中检查吸嘴负荷 把“生产中检查吸嘴负荷”设置为有效，在“更新间隔”
（单位：分）框中指定时间后，可在生产开始时，以及生
产中每经过指定时间（“更新间隔”）后，（在搬入基板
时）重新取得生产中使用的吸嘴负荷数据。据此，根据吸
嘴的状态使用适当的配置文件保持负荷控制。
8-5-10 HLC连接
使用HLC时，要设置与HLC通讯的IP地址。

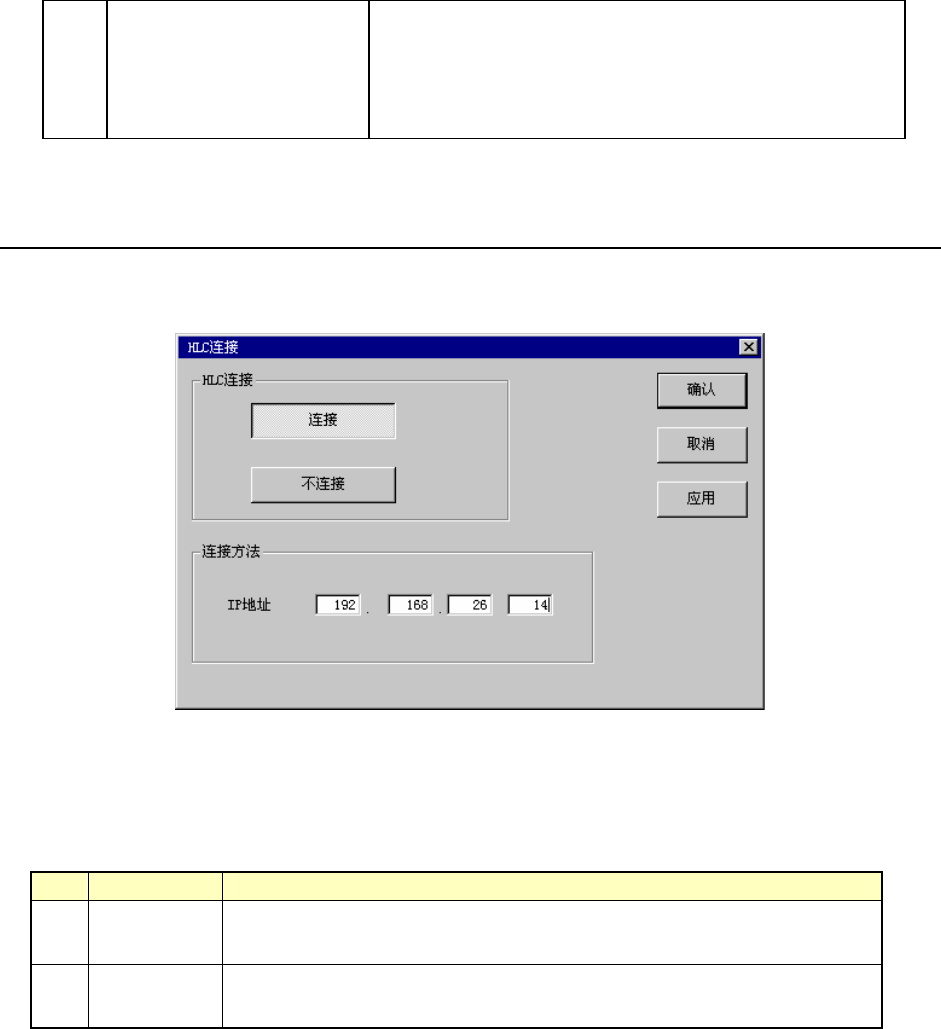

选择HLC连接后，可显示如下HLC连接设置画面。
图 8.5.10-1 设置 HLC 连接画面
1) 设置方法与内容
表 8.5-8 设置方法与内容
No. 项目 设置内容
1 HLC 连接
要将本装置与 HLC(选项)连接时，设置为“连接”。
选择后，按钮成为凹状态。(默认值为不连接)
2 IP 地址
设置 HLC“连接”时，需设置与 HLC 通信的 IP 地址。
IP 地址的号码请根据网络管理员的指示进行设置。
· IP地址的各组数值可在“0～255的值范围内进行设置”。站台之间不可设置同一个值。也
不可以将所有区域都设置为0。
8-28
第2部 基本编 第8章 机器设置
8-5-11 基板传送
设置基板传送时的条件。
选择基板传送后，可显示图8.5.11-1 基板传送设置画面。
选择支撑台标签，可显示图8.5.11-２ 支撑台设置画面。
图 8.5.11-1 基板传送设置画面
图 8.5.11-２支撑台设置画面
8-29
第2部 基本编 第8章 机器设置
1）设置方法与内容
表 8-5-9 设置方法与内容
No. 项目 设置内容
1
选择延迟
各传送传感器的延迟时间，可设置统一时间、也可个别设置。
选择后，该按钮呈凹状态。
·标准：各传感器采用同一延迟时间
·选项：各传感器可设置不同的延迟时间
选择“标准”时，下面的“标准”传感器延迟时间为有效。
选择“选项”时，“选项”的各传感器设置的延迟时间为有效。
2
延迟单位
从时间(ms：1/1000 秒)和长度(mm)中选择基板传送传感器延迟
的设定值单位。
选择后，该按钮成为凹状态。
3
传感器延迟
当在“延迟时间选择”中选择了“标
准”时，设置延迟时间或长度。
4
选项
当在“延迟时间选择”中选择了“选
项”时，应分别设置入口传感器、等
待传感器、停止传感器、C.OUT 传感
器、OUT 传感器的延迟时间或长度。
可设置的值为
0～2500(ms)、
0～1000(mm)。
5 再固定时忽略停
止传感器
设置因传送带浮动等导致生产异常停止后重新生产时，不除
去基板而重新夹紧(翻转后夹紧)时的延迟时间。
可设置的值为 0～5000(ms)、0～200(mm)。
6 传送马达速度 在[传送中]设置从入口传感器到出口传感器的传送速度。
在[后工序搬出时]设置从出口传感器到后续工序的传送速
度。可以设置快、中、慢 3 个级别。
7 等待传感器缺口
基板对应功能
当基板缺口部分停止在等待传感器上时，不论基板是否存在，
等待传感器上的检验状态即被清除，判断为无基板。
若把[等待传感器缺口基板对应功能]设定为有效，则等待传
感器在[OFF]状态下也可记忆[ON]时的状态，确保基板的正常
传送。
8 准备进入信号延
迟时间
当向后续工序传出基板动作中的出口传感器为 ON 检测出时，
可在 SETUP 设置的准备进入（ReadyIn）信号延迟时间过后，
检查准备进入信号的状态。在准备进入信号（ReadyIn）为 ON
时，可开始向后续工序传出基板。准备进入（ReadyIn）信号
延迟时间的可设置范围是 0～300 秒。
9 基板下降限制 是“基板数据”的“背面高度”的初始值。（单位：mm）
10
加速度
从“快”、“中”、“慢”、“超慢”4 种速度中选择支撑台下降时
的加速度。(默认值为“高”)
若因焊锡的粘度减低等原因而导致元件易动时，请设置为
“中”或“低”。
11
支
撑
台
推进量
输入支撑台上升时的偏移值(0～5mm)。
按已设置的值，支撑销将基板向上压入。
(默认值：0.5mm)
