第2部 基本编 第8章 机器设置
8-5-13 信号灯
可设置各画面以及各运行时的信号灯点亮状态。
选择信号灯后，可显示如下信号灯设置画面。

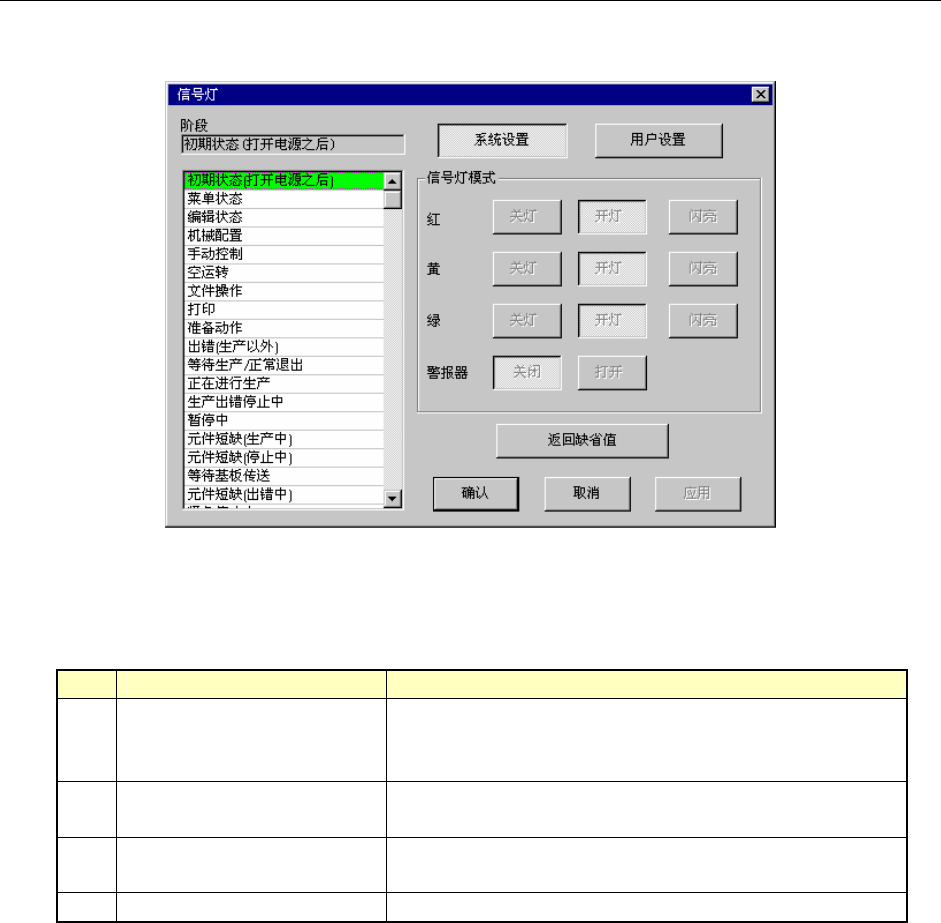

图 8.5.13-1 设置信号灯对话框画面
1) 设置项目
No. 项目 设置内容
1 系统设置、用户设置
· 系统设置：机器固有的设置。可参照系统缺省值的设
置参数。(无法改变设置)
· 用户设置：可以改变信号灯模式。
2
信号灯模式
(红、黄、绿)
设置各操作阶段的信号灯的点亮模式。
3
信号灯模式
(蜂鸣器)
※注
设置各操作阶段的蜂鸣器 ON/OFF。
4 返回缺省值 将用户设置内容统一为系统设置。
※注： 当蜂鸣器鸣叫时，按下操作面板上的任意开关，如按<START>开关、或<STOP>开关，
则会停止鸣叫。为停止鸣叫按下的开关只起停止鸣叫的作用，不起原来的开关功能作
用。
2) 设置方法
根据画面左侧的一览表，选择要设置的动作，指定信号灯模式(选择后，按钮变为凹状态)。
8-32
第2部 基本编 第8章 机器设置
3) 缺省值（初始值）
信号灯模式
No. 状 态
点亮状况 红 黄 绿 蜂鸣器
备注
1 初始状态(接通电源后) 全部点亮 OFF
2 菜单状态 黄色点亮 ― ― OFF
3 程序编辑 黄色点亮 ― ― OFF
4 机器设置 黄色点亮 ― ― OFF
5 手动控制 黄色点亮 ― ― OFF
6 空转模式 黄色点亮 ― ― OFF
7 文件操作 黄色点亮 ― ― OFF
8 印刷 黄色点亮 ― ― OFF
9 预热 黄色点亮 ― ― OFF
10 错误(生产以外) 红色点亮 ― ― OFF
11 等待/正常退出 全部点亮 OFF
12 执行 绿色点亮 ― ― OFF
13 出错停止 红色点亮 ― ― OFF
14 暂停 黄色点亮 ― ― OFF
15 元件用尽 执行中 绿色点亮+黄色闪烁 ― OFF
16 元件用尽 停止中 红色点亮+黄色闪烁 ― OFF
17 等待基板传送 绿色闪烁 ― ― OFF
18
生
产
元件用尽 错误 红色点亮+黄色闪烁 ― OFF
19 紧急停止中 红色点亮 ― ― OFF
20 返回原点中 黄色点亮 ― ― OFF
21 自我诊断 黄色点亮 ― ― OFF
22 故障解析 黄色点亮 ― ― OFF
23 自我校准 黄色点亮 ― ― OFF
24 设置变更中 黄色点亮 ― ― OFF
25 其他 全部点亮 OFF
： 指示灯点亮
： 指示灯闪烁
： 指示灯熄灭
初始状态是指接通电源后到可进行操作为止的状态。
此外，菜单状态指初始状态以后的初始画面。
8-33
第2部 基本编 第8章 机器设置
8-5-14 坏板标记传感器示教
当坏板标记的颜色和基板的颜色难以区别时，应对传感器的灵敏度进行设置。
在基板记上坏板标记时，应尽量选择水平位置。
选择坏板标记传感器示教后，将显示下列[坏板标记传感器示教]设置画面。从[摄像机]和[传
感器]选择坏板标记的识别方法，使用 OCC 时，要设置阈值。
[设置 OCC 坏板标记阈值]有效
选择[传感器]后的状态
[自动检测临界值]有效
选择[摄像机]后的状态

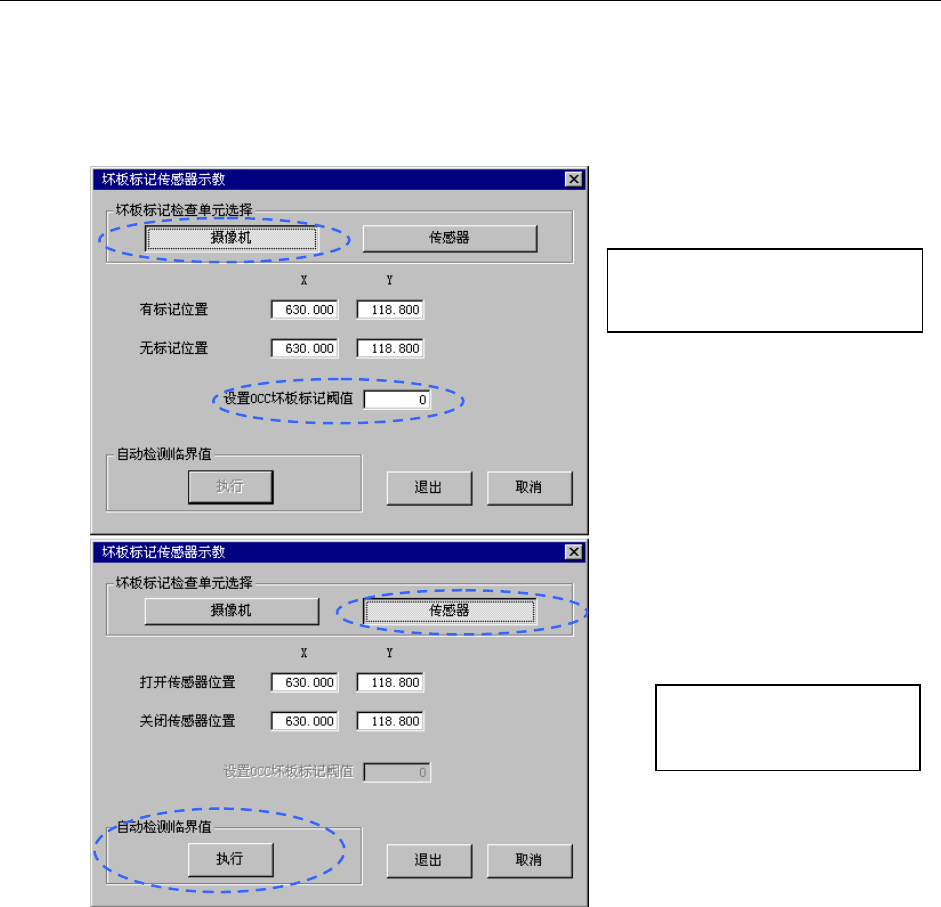

图
8.5.14-1 设置坏板标记传感器示教画面
设置方法
选择坏板标记检测单元。
要使用 OCC 识别坏板标记时选择[摄像机]，使用坏板标记传感器识别坏板标记时选择[传感器]。根
据选择单元切换设置项目，进行各设置项目的示教。
8-34
