第2部 基本编 第8章 机器设置
8-5-16 VCS脏污检查
设置 VCS 脏污检查的检测级别，检查 VCS 外罩玻璃的脏污。

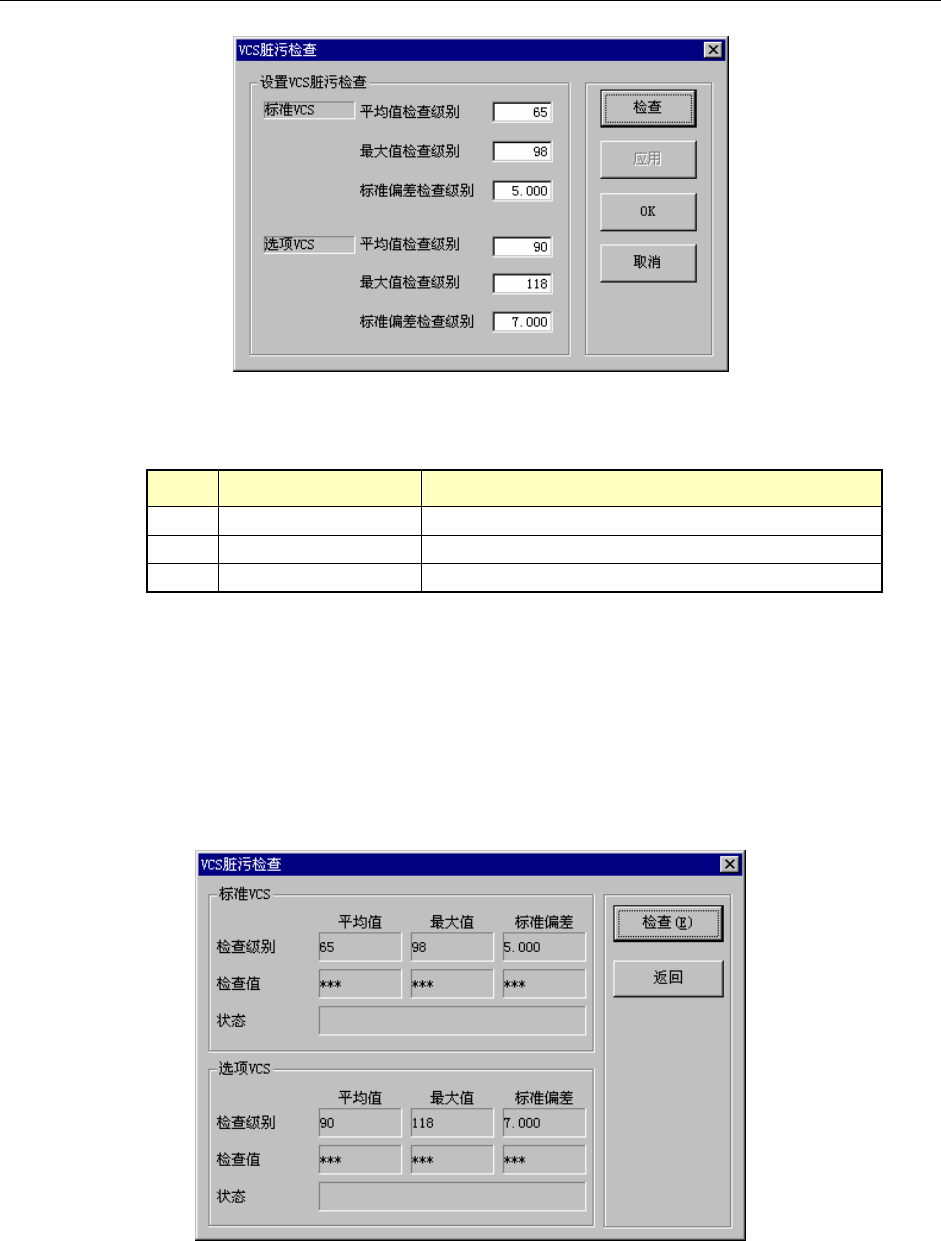

图 8.5.16-1 设定 VCS 脏污检查对话框
（1）设置项目（各设置值建议使用默认设置值）
No. 项目 设定内容
1 平均值检查级别
设置以平均值判断脏污的阈值。
2 最大值检查级别
设置以最大值判断脏污的阈值。
3 标准偏差检查级别
以标准偏差指定脏污的判断值。
（2）设置方法
・输入检测级别：0～255。
・按下[应用]按钮、或[OK]按钮确认变更内容。
・按下[检查]按钮后，显示[VCS 脏污检查]的执行画面。
(3) 执行操作
按下[检查]按钮，启动[VCS 脏污检查]对话框，再按下该对话框中的[检查]按钮，进行 VCS
脏污检测操作，检查标准 VCS、选项 VCS 脏污。
检查结果显示在画面的[状态]栏上。
图 8.5.16-2 执行 VCS 脏污检查对话框
8-38
第2部 基本编 第8章 机器设置
8-5-17 校准块脏污检查
对使用校准块脏污检测功能进行设置。可选择两种检查级别：从半径检查、或从面积检查。

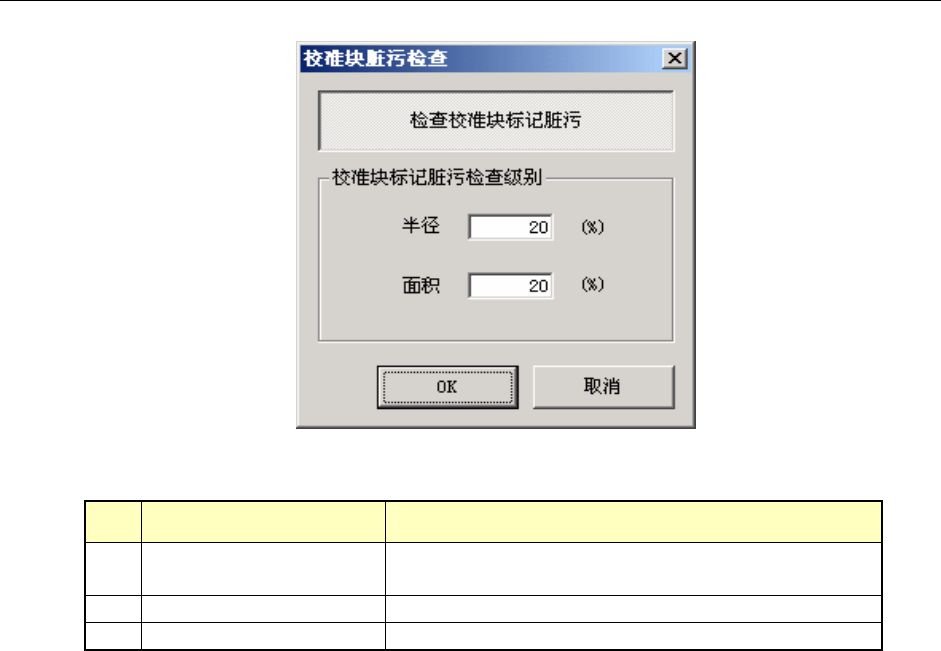

图 8.5.17-1 校准块脏污检查对话框
（1）设置项目
No. 设置项目 设置内容
1 检查校准块标记脏污 设置在生产开始前、返回原点时是否进行校准块脏污检
查。
2 半径 设定脏污检查级别：半径。
3 面积 设定脏污检查级别：面积。
﹡各设置值，推荐使用默认设置值
（2）设置方法
・点击按钮，设置是否检查校准块标记脏污。
・在[半径]和[面积]编辑框内输入检查级别 0～100（%）。
・按下[OK]确认所设置的值。
8-39
第2部 基本编 第8章 机器设置
8-5-18 激光面接触检查
为避免元件接触激光面，设置识别元件时进行激光面接触检查。

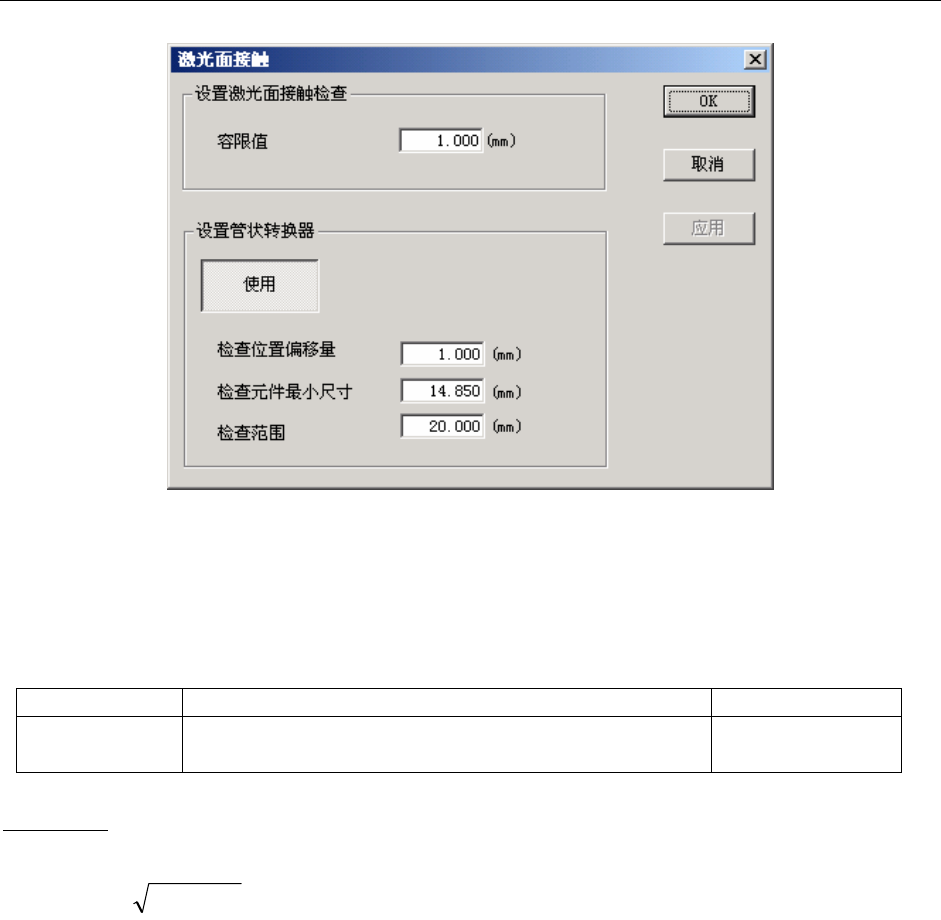

图 8.5.18-1 激光面接触检查对话框
●设置激光面接触检查
此功能是为了防止元件接触到激光（MNLA）玻璃表面，在吸取后的激光定心旋转、测量元件之前，进
行是否接触激光面的检查。
可设置激光面接触检查容限值
显示项目 详细内容 输入范围
检查容限值 在激光面接触检查中，设置元件与玻璃表面的距离－－
容限值(默认值 = 1.00 mm)。
0.10 ～ 5.00 mm
关于容限值
在激光面接触检查中，以元件吸取点到元件端点的长度为（X、Y），按照以下条件式，预测是否会接触。
条件式
2/
22
GAPYX ﾚｰｻｰｼﾞﾝ ﾞﾏ
容限值 < 激光
不能满足这个条件式时，可判断为接触激光面，并停止生产。
在这个条件式中 X
2
+ Y
2
的平方根表示元件旋转半径(L)。激光 GAP，MNLA 为 34mm，FMLA 为
57mm。[检查容限值]中设置的值，是在判定激光面接触时要考虑的中心偏移而加到元件旋转半径
(L)里的值。
