第 1 部 基本编 第 1 章 设备概要 1-5 文件 下面，对文件菜单的操作方法进行说明。 本节对“控制数据管理”以外的项目进行说明。 关于“控制数据管理” 请参见“1 3-3：控制数据管理”。 1-5-1 新建文件 新建文件时,请选择菜单栏中的“文件”/“新建”。 将生产程序的数据初始化。 如有未保存的生产程序,则显示信息要求确认。 图 1-5-1 确认生产程序信息 在此,按下“ 是 ”,则不保存文件而直接将其初始化。按下“ 否…
第 1 部 基本编 第 1 章 设备概要
1-4-2-6 装置运行信息
换页
第一页 第二页
No
.
图标 名称 图标 名称
1
机器运行信息
HMS 运行信息
2 各吸嘴运行信息
信号灯运行信息
3 各贴片头运行信息 小信号灯控制
4 ATC 运行信息 OCC 运行信息
5 激光运行信息
VCS 运行信息
6 轴运行信息
非同步运行信息
7
传送运行信息
SOT 运行信息
8
退出
返回桌面。
退出
返回桌面。
1-52
第 1 部 基本编 第 1 章 设备概要
1-5 文件
下面，对文件菜单的操作方法进行说明。
本节对“控制数据管理”以外的项目进行说明。关于“控制数据管理”请参见“1
3-3：控制数据管理”。

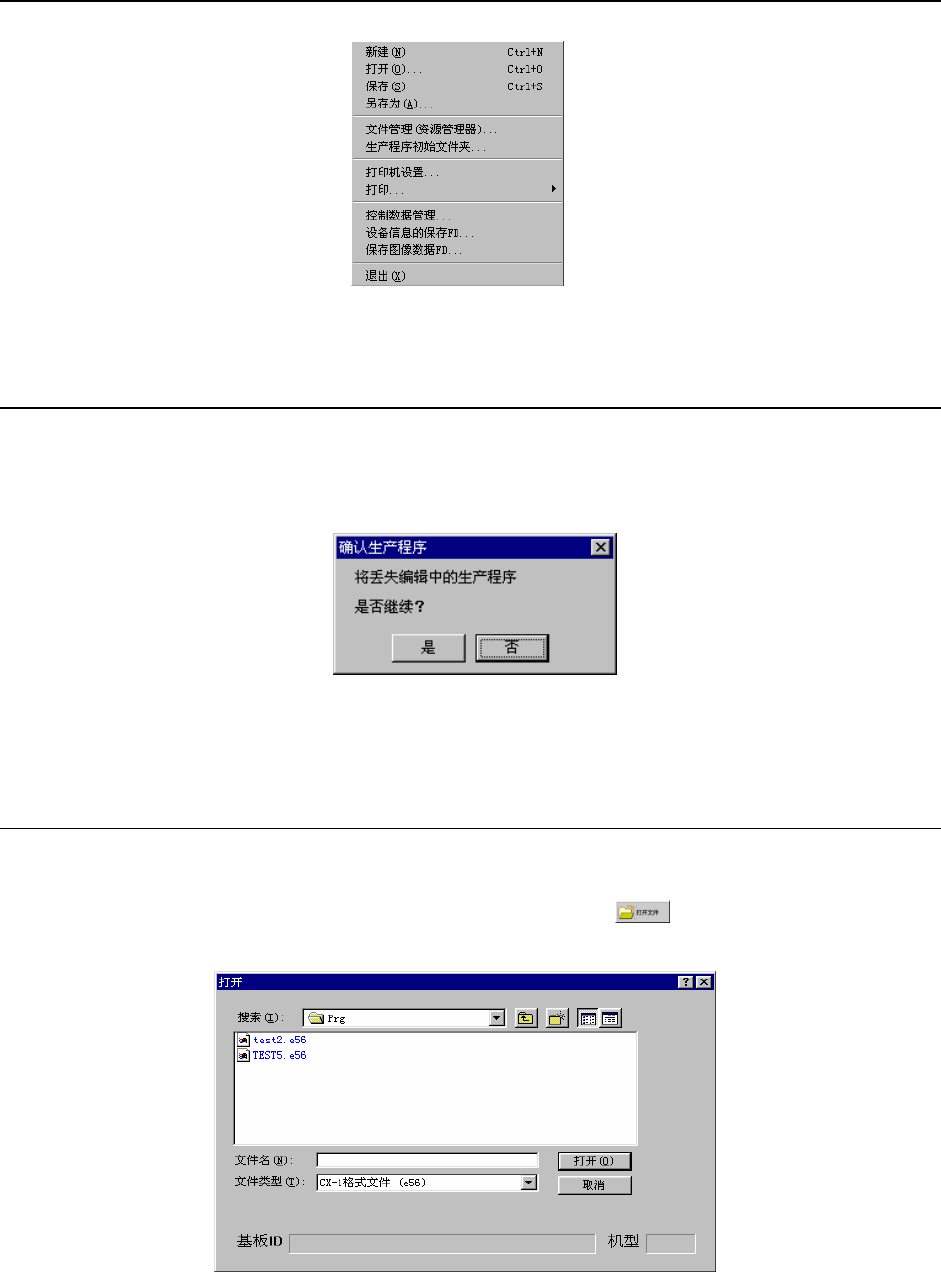

1-5-1 新建文件
新建文件时,请选择菜单栏中的“文件”/“新建”。
将生产程序的数据初始化。
如有未保存的生产程序,则显示信息要求确认。
图 1-5-1 确认生产程序信息
在此,按下“是”,则不保存文件而直接将其初始化。按下“否”,则中止处理返回桌
面。
1-5-2 打开(读入文件)
读入已经制作好的生产程序文件。
<步骤>
① 从菜单中选择“文件”/“打开”,或按下命令按钮 。
② 从“打开文件”画面中,选择文件并单击「打开」。
如有未保存的生产程序则显示确认信息。(参见1-5-1 新建)
1-53
第 1 部 基本编 第 1 章 设备概要

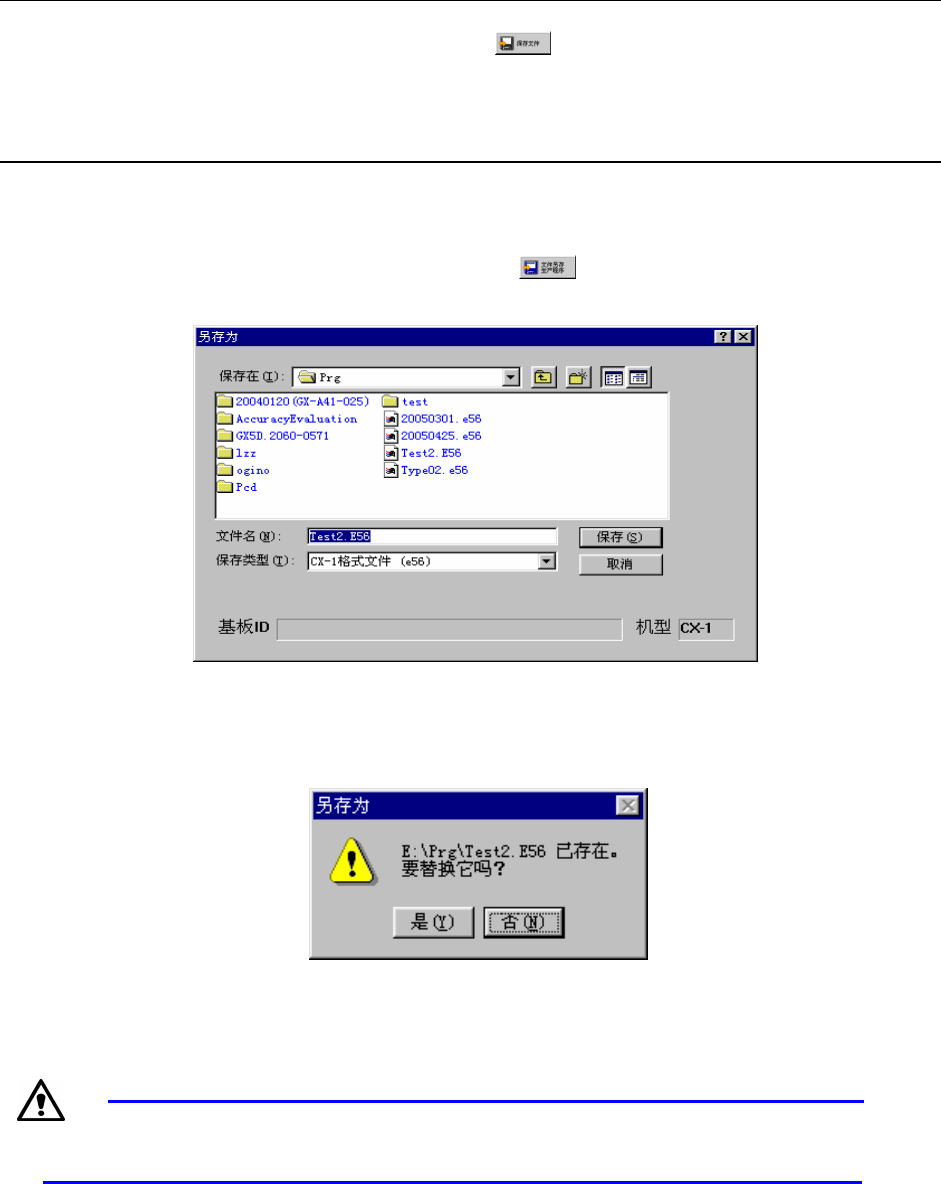

1-5-3 保存
保存已制作的生产程序。
选择“文件”/“保存”,或按命令按钮 , 执行该命令。
1-5-4 另存为
要将编辑后的生产程序保存于其他文件夹、或更改文件名保存时,选择“另存为”。
<步骤>
① 选择“文件”/“另存为”,或按命令按钮 。
② 在“另存为”画面中指定文件夹和文件名, 单击「保存」。
图 1-5-2 文件另存
若指定已有的生产程序名,则显示信息，要求确认是否替换。
图 1-5-3 另存为的确认信息
文件名的设定应根据 Windows 的规定和限制进行,也可用中文设定长文件
名。
注意:
1-54
