第 2 部 功能详细篇 第 10 章 设备运行信息
10-32
10-5-16-3 设备运行数据的全部初始化
可以通过以下方法，在各项设备的作业信息画面上，对全部设备的作业运行数据进行“初始化”，实
行统一重新设置。
注意
:
“设备作业运行数据全部初始化”不仅是对正在画面上操作的设备作业运行数据（下
面列举机器作业信息运行数据的例子）实行重新设置，而是同时对其他各种设备的
作业运行数据，全面地实行重新设置。

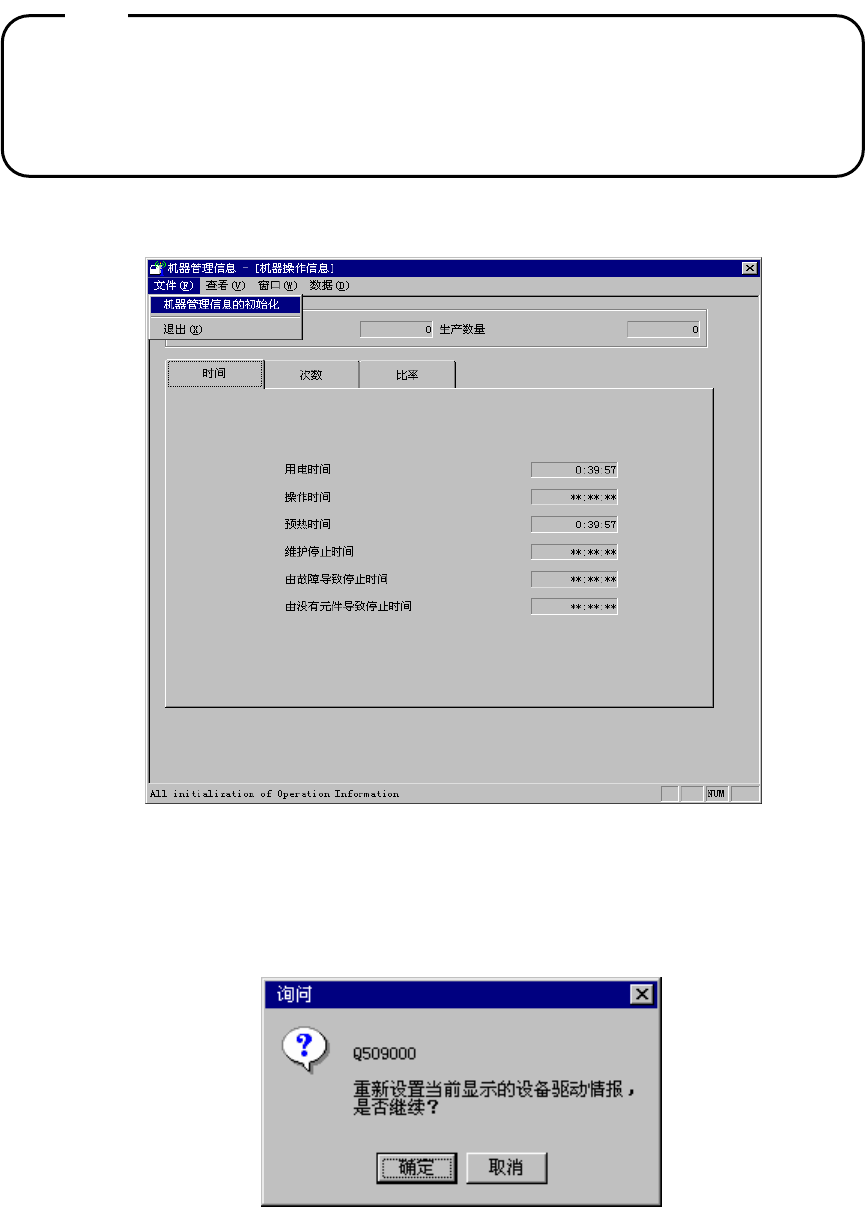

（1）请打开
各设备作业信息画面“文档”菜单，从“设备作业运行信息全部初始化”。
图 10-5-16-19 选择“设备作业运行信息初始化”
（2）出现确认是否全部初始化的询问框。
— 要全部实行初始化时，点击“确认”。
— 要取消全部实行初始化时，点击“重新设置”。
图 10-5-16-20 选择“初始化”
第2部 功能详细篇 第11章 自动校准
第 11 章 自动校准
用自动校准可对机器的部分基本设置信息(MS参数)进行变更。
如果设置错误，有可能出现误动作。
在进行设置时，请与本公司商洽后再进行操作。
注意
接通
电源后运行自动校准时，请进行 15 分钟以上预热。
注意
11-1 概要
用自动校准设置的项目如下表所示。
表 11-1-1 自我校准项目
No. 自动校准组 设置内容
1 XY 校正系数 XY 轴停止精度的校正参数
2 激光传感器高度 从基板上面所看到的激光传感器高度
3 吸嘴旋转中心 由激光传感器决定的吸嘴旋转中心
4 贴片头偏移
各贴片头相对于 OCC 的安装位置
与激光校准的主体的安装角度
5 VCS 偏移 VCS 摄像机的安装位置及安装角度
6 VCS2 值化阈值
使用 VCS 识别元件时的 2 值化阈值
(临界值水平)
7 真空校准 真空的校准值
8 FCS
*1
贴片偏移综合校准(柔性校准系统)（JUKI 专
用）
*1 FCS (Flexible Calibration System 柔性校准系统)是 JUKI 专用菜单。菜单上可显示，
但客户不能使用。
※在取得偏移值的操作中需要使用夹具时, 应在选择菜单时，把夹具移到方便贴片头安装的位置
(等待位置)上。
※可控制的设定项目（移动等待位置／打开滑板／关闭滑板）导航显示在提示栏上。
警告
打开画面时，轴会移动。打开画面之前，请务必确认装置内部无人作业。
此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
11-1
第2部 功能详细篇 第11章 自动校准
11-1-1 刚启动后
从菜单栏(图11-1-1)中选择“维护”/“机器自动校准…”，则显示图11-1-2的自动校准初
始画面。
图 11-1-1 菜单栏
图
11-1-2 自动校准初始画面
11-1-2 选择设置项目
从下述菜单或画面左侧的命令按钮组中选择项目，则显示与各项目相对应的画面。
设置组
不能选择没有在MS参数的“选项”设置中选择的(未安装)组件。
图 11-1-2 设置组的项目
11-2
