第 1 部 基本编 第 1 章 设备概要

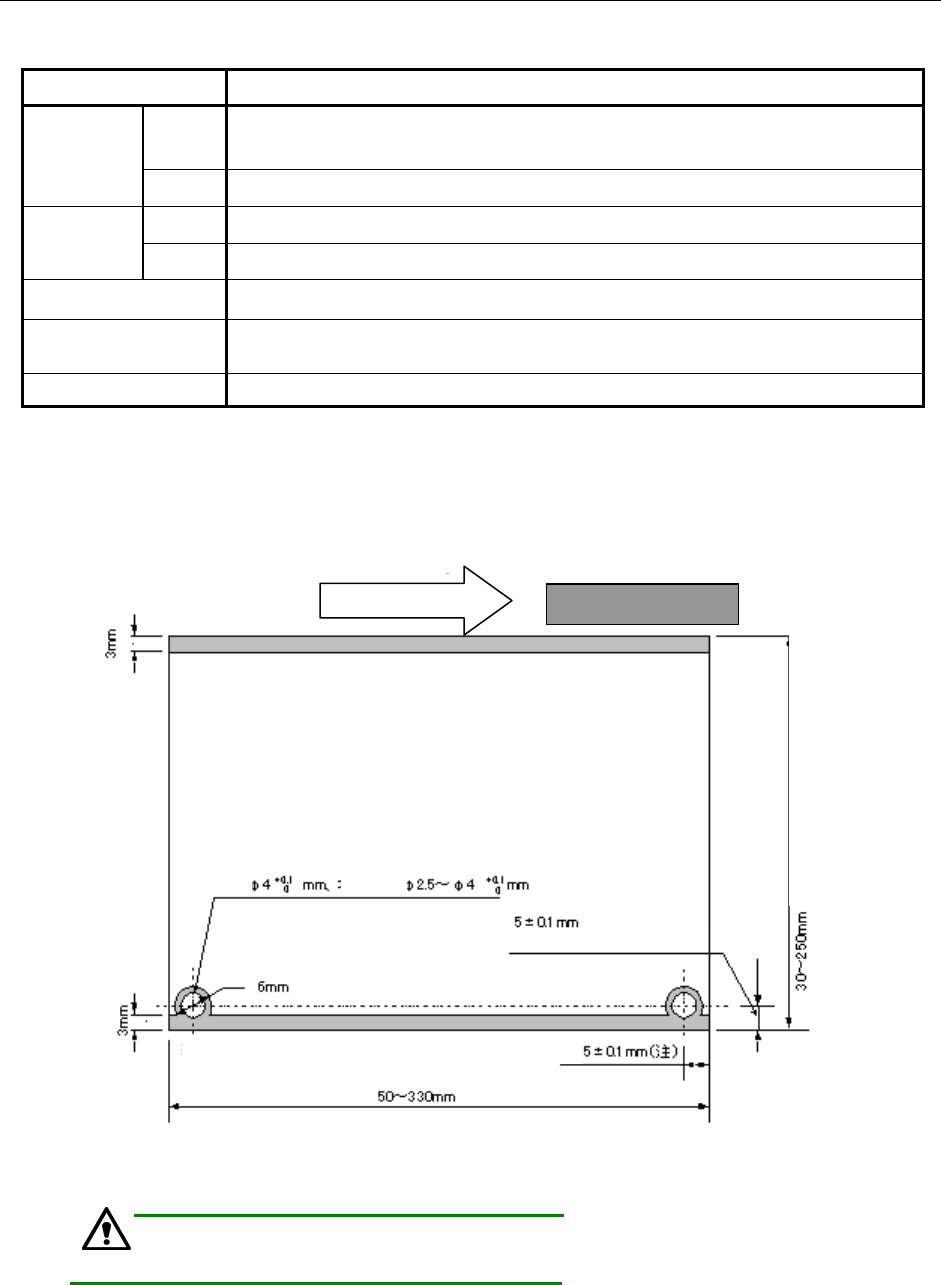

1-6-2 印刷基板规格
1-6-2-1 基板条件
机型 M 基板规格
Min.
(X) 50mm x (Y) 30mm
但装有自动调整基板宽度选购项时为：(X) 50mm x (Y) 50mm
基板尺寸
Max. (X) 330mm x (Y) 250mm
Min.
0.4mm
基板厚度
Max.
4.0mm
最大容许重量
2000 g
弯曲允许值 每50 mm 弯曲量0.2 mm 以下，上下一共 1 mm 以下 （按JIS B 8461 标准）
基板质量 硬塑料、玻璃纤维
（X）： 基板传送方向 （Y）： 与基板传送成直角方向
1-6-2-2 基板制限条件
(1) 不能贴片范围
基板传送方向
不能贴片范围
(自动调整基板宽度时 50~250mm)
选项标准
定作 5~7mm (出厂时设定)
传送轨道固定侧
标准
图 1-6-1 基板上面不能贴片的范围（基板表面图）
出厂时的尺寸
注意
1-64
第 1 部 基本编 第 1 章 设备概要

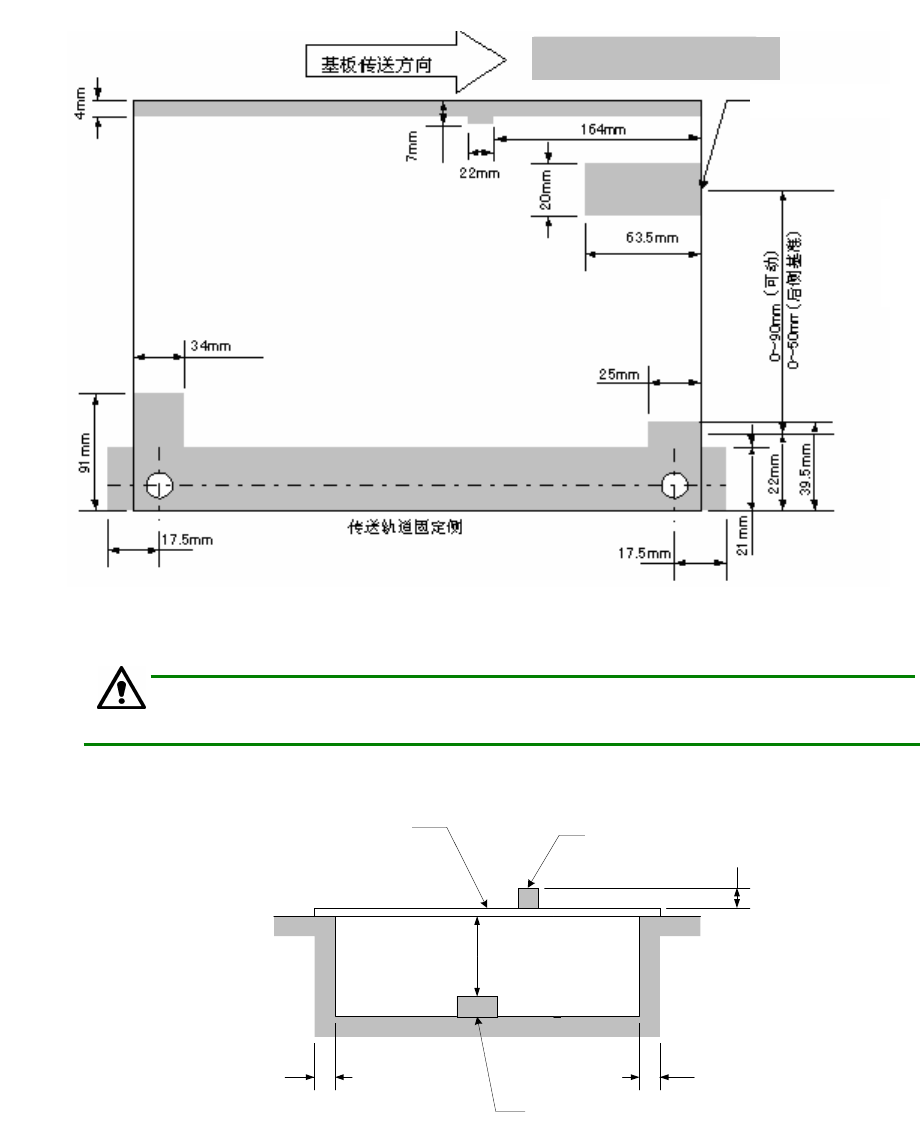

(2)支撑销不能设置的范围（基板背面图）
支撑销不能设置的范围
停止挡销设置位置
图 1-6-2 基板背面不能贴片的范围 (基板背面图)
基板传送方向为相反方向（向左传送）时，支撑销的设置位置的范围与上图呈左右
对称。
注意
(3) 贴片元件高度及基板背面传送高度范围
基板裏面
搭載可能範囲
h1
部品
基板
3mm
3mm
最大 30mm
ストッパ
基板
元
件
可以贴片范围
基板背面
挡快
图 1-6-3 高度方向不能贴片的范围
元件高度规格: h1 = 12mm (NC 规格)
1-65
第 1 部 基本编 第 1 章 设备概要

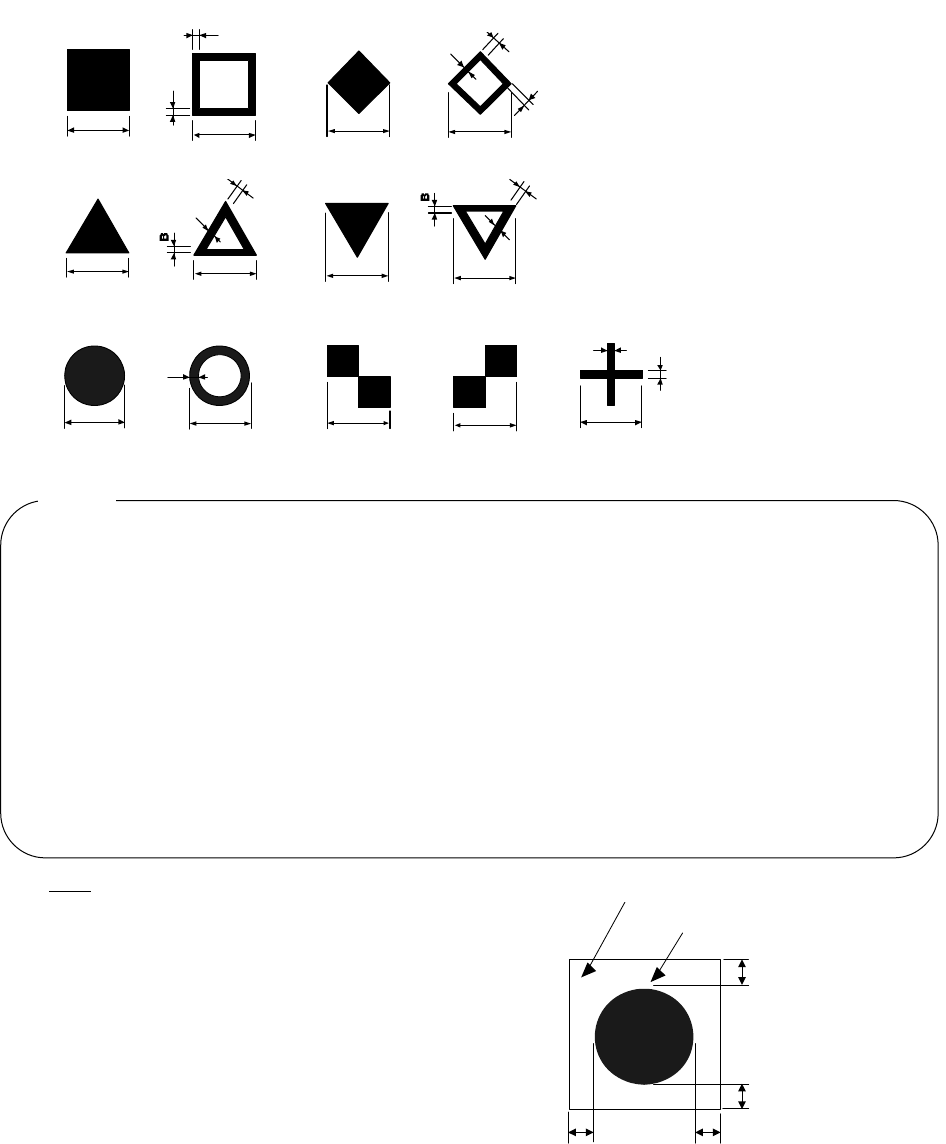

1-6-2-3 识别用标记
请按下述条件制作识别用标记。（图 1-6-4）
但形状推荐使用均匀带色的圆形。
此外，标记周围的留空区以图 1-6-5 识别标记间隙所示范围为准
。
A
C
C
A
B
A
B
B
三角形
A
B
A
B
C
C
B
B
B
正方形
中抜き正方形
菱形
中抜き菱形
円形
中抜き円形
B
A
C
B
A
C
B
B
中抜き三角形 逆三角形 中抜き逆三角形
市松模様(1)
市松模様(2)
十字
中空正方形
中空菱形
A 和 C 尺寸：
0.5～3.0 mm ± 10%以下
B 尺寸 ：
0.2 mm 以上
中空倒三角形
中空三角形
倒三角形
黑白相间方格（1）
十字
圆形
黑白相间方格（2）
中空圆形
图 1-6-4 识别标记形状
1. 识别时，标记为上述方向的角度。
但非矩阵基板指定为“使用每一电路的标记”时，基准电路的标记全为上述方向的角
度，以90°为单位配置的电路均可识别标记。
2. 一张基板内的基准,建议使用同一形状和同一大小的标记。
3. 可识别铜箔及镀锡。
4. 最大登录数
基板标记 1组(２个标记或３个标记)
IC标记 50组(２对标记)
5. 可登录项目
标记编号、重心检测窗、检测时正色／反色的区別
标记形状、外形尺寸、投射有效值、统一性
6. 如无识别用标记，通过登录用户指定的模板，可进行标记识别。
注意:
间隙
0.5 mm 以上
0.5 mm 以上
0.5 mm 以上
间隙区域
识别标记
请确保各识别标记周围没有导体图
案、焊接保护层、标记等其他元件。
此外，该留空区尺寸请设定为识别
标记外围 0.5mm 以上的大正方形。
图 1-6-5 识别标记留空区
0.5 mm 以上
