第 1 部 基本编 第 1 章 设备概要 □33.5mm～□48mm - - △ ( 注1 , 2 ) - □24mm～□33.5mm - ○ △ ( 注 1 , 2 ) - □20mm～□24mm - ○ ○(注 2) - □20mm 以下 ○ ○ ○ - 间距 0.65/0.8 1.0/1.27/2.54mm 单向引脚连 接器 26.5mm×11mm 以下 ○ ○ △(注 1) - □24mm～□48mm - - △ ( 注1 , …

100%1 / 912
第 1 部 基本编 第 1 章 设备概要
方形芯片元件/
外形识别元件
通用图像元件
- 1005
､
1608
､
2125
､
2520
､
3216
､
3225
○ ○ - ■
芯片电感
SOT SOT 模部 1608/2125
SOT
ｰ
23
､
SOT
ｰ
89
SOT-143
､
SOT-223
- ○ ○ - ■
(最大□8)
□33.5mm～□48mm - - △(注1,2) -
□24mm～□33.5mm - ○ △(注1,2) -
□20mm～□24mm - ○ ○(注 2) -
□20mm 以下 ○ ○ ○ -
间距 0.65/0.8
1.0/1.27 mm
SOP
､
TSOP
､
HSOP
SOP
､
TSOP
､
HSOP
26.5mm×11mm 以下 ○ ○ △(注 1)
-
□20mm 以下 - - ○ ■
(最大□8)
间距 0.2/0.4/0.5mm
26.5mm×11mm 以下 - - △(注 1)
■
(最大□8)
□24mm～□33.5mm - ○ - -
□20mm～□24mm - ○ ○(注 2) -
□20mm 以下 ○ ○ ○ -
间距 1.27mm SOJ SOJ
26.5mm×11mm 以下 ○ ○ -
-
□20mm～□33.5mm - ○ - - 间距 0.65mm
○ ○ -
- □20mm 以下
26.5mm×11mm 以下 ○ ○ -
-
□24mm～□33.5mm - ○ - ■
(最大□8)
PLCC PLCC 间距 1.27mm
- ○ ○
■
(最大□8)
□20mm～□24mm
○ ○ ○ ■
(最大□8)
□20mm 以下
26.5mm×11mm 以下 ○ ○ -
■
(最大□8)
□33.5mm～□48mm - - △(注1,2) -
□24mm～□33.5mm - ○ △(注1,2) -
□20mm～□24mm - ○ ○(注 2) -
□20mm 以下 ○ ○ ○ -
间距
0.65/0.8/1.0mm
QFP, BQFP,
QFN
26.5mm×11mm 以下 ○ ○ △ (注 1)
-
□24mm～□48mm - - △(注1,2) -
□20mm 以下 - - ○ ■
(最大□8)
QFP, BQFP,
QFN
间距 0.2/0.4/0.5mm
26.5mm×11mm 以下 - - △(注 1) ■
(最大□8)
□33.5mm～□48mm - - △ - BGA
□24mm～□33.5mm - ○ △
-
□20mm～□24mm - ○ ○ -
□20mm 以下 ○ ○ ○ ■
(最大□8)
BGA 间距
1.0mm 以上 2.0mm 以下交
错排列时:3.0mm 以下
球径:
0.4mm 以上 1.0mm 以下
26.5mm×11mm 以下 ○ ○ △ -
□33.5mm～□48mm - - △ - FBGA
□24mm～□33.5mm - - △ -
□20mm～□24mm - - ○ -
FBGA
间距 0.5mm 以上
球径 0.1mm 以上
□20mm 以下 - - ○
△
(最大
□16)
1-70
第 1 部 基本编 第 1 章 设备概要
□33.5mm～□48mm - - △(注1,2)
-
□24mm～□33.5mm - ○ △(注1,2) -
□20mm～□24mm - ○ ○(注 2) -
□20mm 以下 ○ ○ ○ -
间距 0.65/0.8
1.0/1.27/2.54mm
单向引脚连
接器
26.5mm×11mm 以下 ○ ○ △(注 1) -
□24mm～□48mm - - △(注1,2) -
双向引脚连
接器
Z 引脚连接
器
单向引脚连接器
双向引脚连接器
Z 引脚连接器
间距 0.2/0.4/0.5mm
- - ○
■
(最大□8)
□20mm 以下
26.5mm×11mm 以下 - - △(注 1)
■
(最大□8)
□24mm～□33.5mm - ○ - - IC 插座
□20mm～□24mm - ○ ○ -
□20mm 以下 ○ ○ ○ -
(J 引脚、
鸥翼式、
带减震器
的)
J 引脚插座
鸥翼式插座
带减震器的插座
间距 1.0mm～1.27mm
26.5mm×11mm 以下 ○ ○ -
-
□20mm～□24mm - - ○ - 外形识别
元件
外形识别元件
□20mm 以下 - - ○
■
(最大□8)
□24mm～□48mm - - △ -
引脚元件:
间距：0.3mm 以上
引脚宽：0.11mm 以上
□20mm 以下 - - ○ ■
(最大□8)
□24mm～□48mm - - △ -
通用图像
元件
通用图像元件
球型元件:
- - ○
■
(最大
□16)
间距：0.25mm 以上
球径：0.1mm 以上
□20mm 以下
注 1）HSOP、QFN 不能分割识别。
注 2）需要 R 贴片头选购项。
注 3）对 QFP 等对各个引脚间距有具体规定的元件，规定外的间距也可以识别。
只要该项值在最小值～最大值之间即可识别。
注 4）BGA、FBGA 的间距横·宽长度不同，也可以识别。
1-71
第 1 部 基本编 第 1 章 设备概要
(1) 外形识别元件
• 识别角
识别直方体形状元件的角。该角引脚需为 R0.5mm 以下、2.0mm 以上的直线的夹角。
• 识别边
识别直方体形状元件的边。该边需为元件尺寸 1/2 以上，直线边长大于 3mm，可识别距离边
的中心±1.5mm 位置的直线边。
• 测出重心
用元件的重心和惯性转矩的倾斜度测出。
* 外形识别元件不能进行分割识别。
(2) 通用图像元件
（复合数组
通用图像元件是指：多种间距连接器、复合阵列 ）BGA、分散配列 FBGA 等引脚间距
尺寸不同的引脚元件、球排列间距不同的球元件、以及需要将外形或标记一起识别的连接器（引脚元
件）等可以用通用元件数据处理的元件种类。
• 通用图像元件，是将元件按识别对象要素 (＝要素。指引脚、球等)分开，将具有相同要素的
区域分组（要素组）定义，由多个组构成。
• 要素可以从引脚、球、land、角、边、标记中选择。边、角的识别与外形识别元件的识别要素
相同。标记形状与区域标记相同，尺寸为 2.0mm 以上 10.0mm 以下。
• 1 个组(要素组)，是指一个识别对象要素（element），以同一尺寸、同一间距、配置多个构成
为组。球/ land 的排列即使长、宽间距不等，也可以构成同一组。角、边、标记，视为 1 个组。

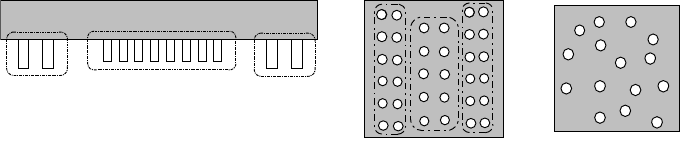

• 对排成 1 列、但引脚长短交叉的连接器等，可以分成长引脚组、短引脚组，在重叠的同一区
域内指定各组进行识别。同样，对交错式排列的 BGA，可采取错开半间距分组识别的方式。
除上述各组之外，位置任意配置的同一尺寸的球/ land，可视为扩展阵列（扩展数组）方式编
为 1 个组。
グループ２ループ１
グループ３
グ
グループ
ループ１
３
グ
拡張アレイ
组 1 组 2 组 3
复合阵列（复合数
グループ２
组 1 组 2 组 3
组
）
