第 1 部 基本编 第 1 章 设备概要 ② 用 VCS 识别通用图像元件（球元件）的限制事项 • 必 须有 3 个以上同一尺寸的球。相似尺寸的球/land (直径不满 1.5 倍)组接近时，各个中心 需离开球/ land 直径的 2 倍的距离。 D1：元素 组 1 的球直径 D2：元素 组 2 的球直径 Ｌ： 球 中心 之 的距离 间 D1＜1.5D2 或 D2＜1.5D1 时 、 Ｌ≧2D1 而且需要 Ｌ≧2D2。 <BOTT…
第 1 部 基本编 第 1 章 设备概要
• 在同一个元件上，不能同时设置引脚和球（或 land）两个元素。
• 在同一个元件上，只可设置用同一照明看得见的元件组合。
• 在同一个元件上，不能同时定义元素组和扩展阵列组（扩展数组）。

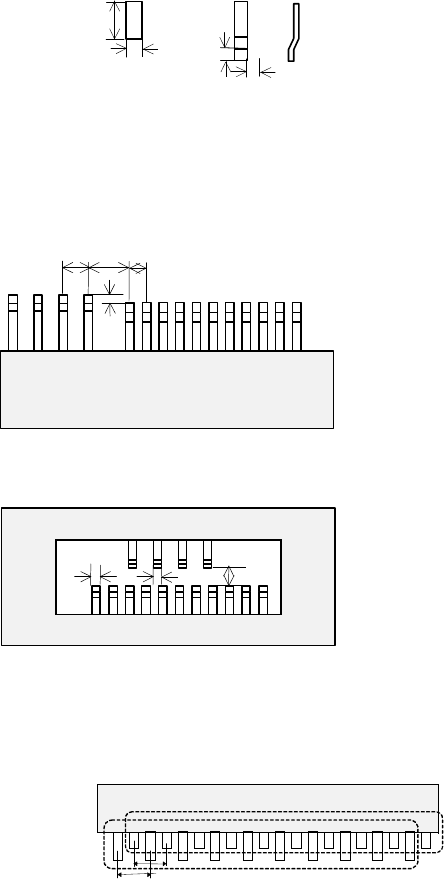

① 用 VCS 识别通用图像元件（引脚元件）时的限制事项
• 引脚尺寸的长 (鸥翼型引脚时的印刷脚长度) /宽必须为 1 以上。
海型引脚鸥
宽
长
长
宽
一般引脚
引脚 度必 大于长须宽
度
。
• 引脚前端高度（引脚方向前端位置）相同（前端高度的差为间距的 0.5 倍以内）的组互相接
近时，相邻的引脚中心，须离开各自引脚间距的 2 倍以上的距离。对于仅有 1 个引脚的引脚
组，各自引脚的中心必须离引脚宽度的 2 倍以上。不是引脚、但接近的引脚形状的，也必须
保持距离。
P1
P1:
第 1个元素 距组间
P2: 第 2个元素 距组间
Ｌ : 元素组 之 的距离间
Ｈ :引 上端位置的高低差线
Ｈ
≦
0. 5P1 并且Ｈ
≦
0. 5P2 时
L≧2P1 并且 L≧2P2
P2
Ｌ
Ｈ
<TOP VIEW>
• 在引脚的长度方向如果还有其他组时，需要有 1 mm 或引脚宽度中大的数据以上的间隔。
W1
W1:
第
1个
元素 距组间
W2:
第
2个
元素 距组间
Ｌ:
元素 之 的引脚 度组间 长
方向
的距离
L≧W1
并且
L≧W2
并且
L≧1mm
W2
Ｌ
<TOP VIEW>
• 无论是对所有的引脚进行定义，还是只对多个引脚组中特定的一个引脚组进行定义，都必须
满足这些接近条件的定义，才能识别。
• 在识别引脚长短不一而相互交叉的连接器时，只要引脚组区域重叠、而引脚不重叠，则不受
上述接近条件的影响，可进行设置，在没有引脚弯曲造成重合的情况下可以识别。
第
2
元素组
距间
1
距间
2
第
1
元素组
ﾟ
<TOP VIEW>
• 在引脚组内，不能只对部分引脚进行定义。
• 1 支引脚，不能在不同的引脚组内同时定义。引脚间不能有重合定义。搞错引脚间距、引脚数、
引脚宽度时，容易发生错误定义，敬请注意。
1-75
第 1 部 基本编 第 1 章 设备概要

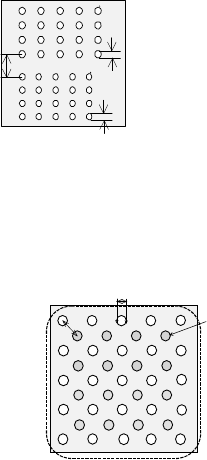

② 用 VCS 识别通用图像元件（球元件）的限制事项
• 必须有 3 个以上同一尺寸的球。相似尺寸的球/land (直径不满 1.5 倍)组接近时，各个中心
需离开球/ land 直径的 2 倍的距离。
D1：元素
组
1
的球直径
D2：元素
组
2
的球直径
Ｌ：
球
中心
之 的距离间
D1＜1.5D2
或
D2＜1.5D1
时
、
Ｌ≧2D1
而且需要
Ｌ≧2D2。
<BOTTOM VIEW>
Ｌ
D1
D2
• 无论是对所有的引脚组进行定义，还是只对多个引脚组中的一个引脚组进行定义，都必须满
足这个接近条件，才能识别。
• 交叉排列的 BGA 等球组区域互相重合时也可以定义，但是球不能互相重合，并且各球的中心
之间的距离必须离开各自球直径的 1.5 倍以上。
元素组
1
元素组
2
D
Ｌ
Ｄ：
球直径
Ｌ：
球中心之 距离间
Ｌ
必须
≧1.5 Ｄ
<BOTTOM VIEW>
• 只对球排列的一部分进行定义时，请对 2 个以上对角领域进行定义，此时，注意不要使球的
布局模式相似。
• 球的判定项目（检查项目）包括：有无球（在应该有球的位置上没能测出球时，包括缺球）、
球的布局（测出的球的间距与定义不同时）、面积（变形）、直径、平均直径（不同直径的球
｡
元件） （直径检查精度在直径的±50%以下时，可识别间距、可识别球直径会受到较大限制。）
1-76
第 1 部 基本编 第 1 章 设备概要
③ 用 VCS 识别通用图像元件（其它）的限制事项
• 元素的边，必须指定 2 个以上垂直相交的边。最多可定义 4 个 边，但是同样角度的边(
θ
偏
移) 只能指定１个。最外周的边，请选择长度为元件尺寸的 1/2 以上的边进行定义。
ｰ
虽然有２个θ0°的
角
但只能对１个进行定义。
<TOP VIEW>
θ270°角
θ0°角 2
θ0°角 1
θ90°角
θ180°角
• 引脚、球之外，只可定义一种元素(角、边、标记)时，请指定 2 处以上进行定义。
• 孔的定义，可以指定极性 (黑暗)反转的圆形标记，但圆形图像显示必须清晰（用透射照明识
别厚元件时，圆孔有可能照得不圆正，务请注意）。
• 角必须与其它组离开 2 mm 以上、标记必须与其它组离开 2.5mm 以上。（换算为高分辨率 VCS
＜标准 27mm＞）
1-77
