Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 3 Dados técnic os e módulos A partir da versão de software SR.713.1 Edição 12/2020 PT 3.6 Vis ão geral dos módulos 115 3.6 Visão geral dos módulos 3.6.1 Visão geral dos m…
3 Dados técnicos e módulos Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
3.5 Dimensões e peso A partir da versão de software SR.713.1 Edição 12/2020 PT
114

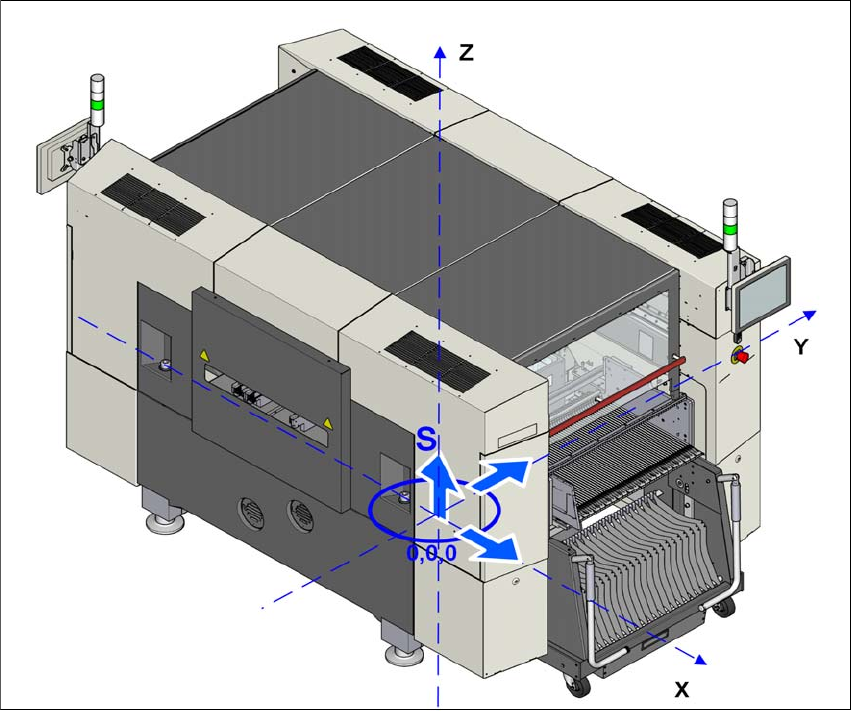

3.5.5 Centro de gravidade da estação de montagem SX1/SX2
3
Fig. 3.5 - 4 Centro de gravidade da estação de montagem SX1/SX2 em milímetros
Coordenada X 0 mm
Coordenada Y 0 mm
Coordenada Z 738,5 mm
Estas coordenadas do centro de gravidade são válidas para a estação de montagem com uma
altura de transporte de PCI de 900 mm.
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 3 Dados técnicos e módulos
A partir da versão de software SR.713.1 Edição 12/2020 PT 3.6 Visão geral dos módulos
115
3.6 Visão geral dos módulos
3.6.1 Visão geral dos módulos SIPLACE SX2 V3
3
3
Fig. 3.6 - 1 Estação de montagem SIPLACE SX2 V3 - Visão geral dos módulos
(1) Módulo básico
(2) Módulo do robô
(3) Portal 2 com cabeçote de montagem
(4) Transporte das placas de circuito impresso (transporte simples ou duplo)
(5) Portal 1 com cabeçote de montagem
(6) Monitor Multi-Touch
(7) Carro de componentes no compartimento 1
(8) Compartimento 2 com dispositivo de inserção, dispositivo de corte de fita, canal condutor de
fita
(T) Sentido do transporte de placas de circuito impresso
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
3 Dados técnicos e módulos Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
3.6 Visão geral dos módulos A partir da versão de software SR.713.1 Edição 12/2020 PT
116
3.6.2 Visão geral dos módulos SIPLACE SX1 V3
3
3
Fig. 3.6 - 2 Estação de montagem SIPLACE SX2 V3 - Visão geral dos módulos
(1) Módulo básico
(2) Módulo do robô
(3) Portal 1 com cabeçote de montagem
(4) Transporte das placas de circuito impresso (transporte simples ou duplo)
(5) Monitor Multi-Touch
(6) Compartimento 2 com carro de componentes
(7) Compartimento 1 com dispositivo de inserção, dispositivo de corte de fita, canal condutor de
fita
(T) Sentido do transporte de placas de circuito impresso
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
