Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 3 Dados técnic os e módulos A partir da versão de software SR.713.1 Edição 12/2020 PT 3.9 Sis tema de transporte de PCI 153 3.9.5.2 Arqueamento da PCI durante a mo nt age…
3 Dados técnicos e módulos Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
3.9 Sistema de transporte de PCI A partir da versão de software SR.713.1 Edição 12/2020 PT
152

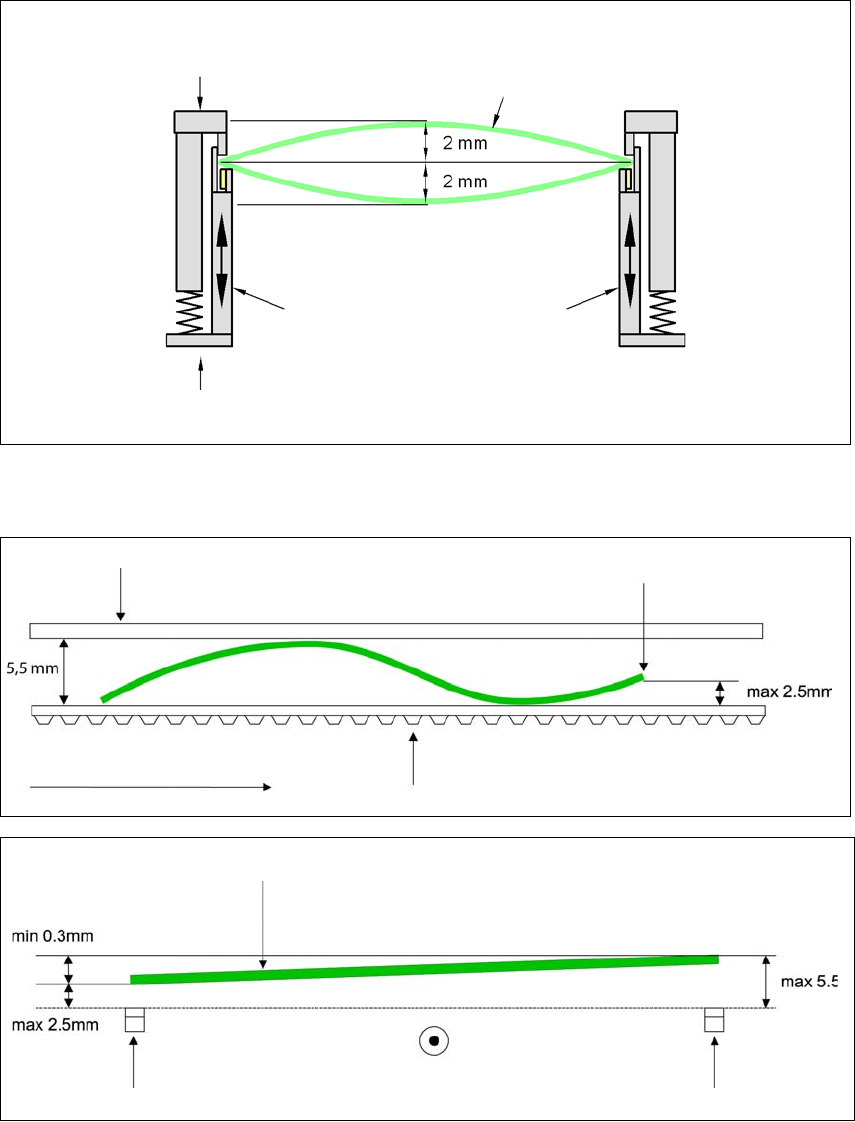

3.9.5 Definição do arqueamento da placa de circuito impresso
3.9.5.1 Arqueamento da PCI durante o transporte
Arqueamento da PCI no sentido transversal à direção de transporte, no máximo 1 % da diagonal
da PCI, mas não mais do que 2 mm
3
Arqueamento da PCI na direção de transporte + espessura da PCI < 5,5 mm. Curvamento da
aresta dianteira PCI máx. 2,5 mm.
3
3
Aresta de aperto fixo
Dispositivo de aperto móvel
Placa de circuito impresso
Lateral do transporte
Aresta de aperto fixo
Correia transportadora
Direção do transporte de PCI
Aresta dianteira da placa de circuito impresso
Aresta dianteira da placa de circuito impresso
Correia transportadora direita
Correia transportadora esquerda
Direção do transporte de PCI
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 3 Dados técnicos e módulos
A partir da versão de software SR.713.1 Edição 12/2020 PT 3.9 Sistema de transporte de PCI
153

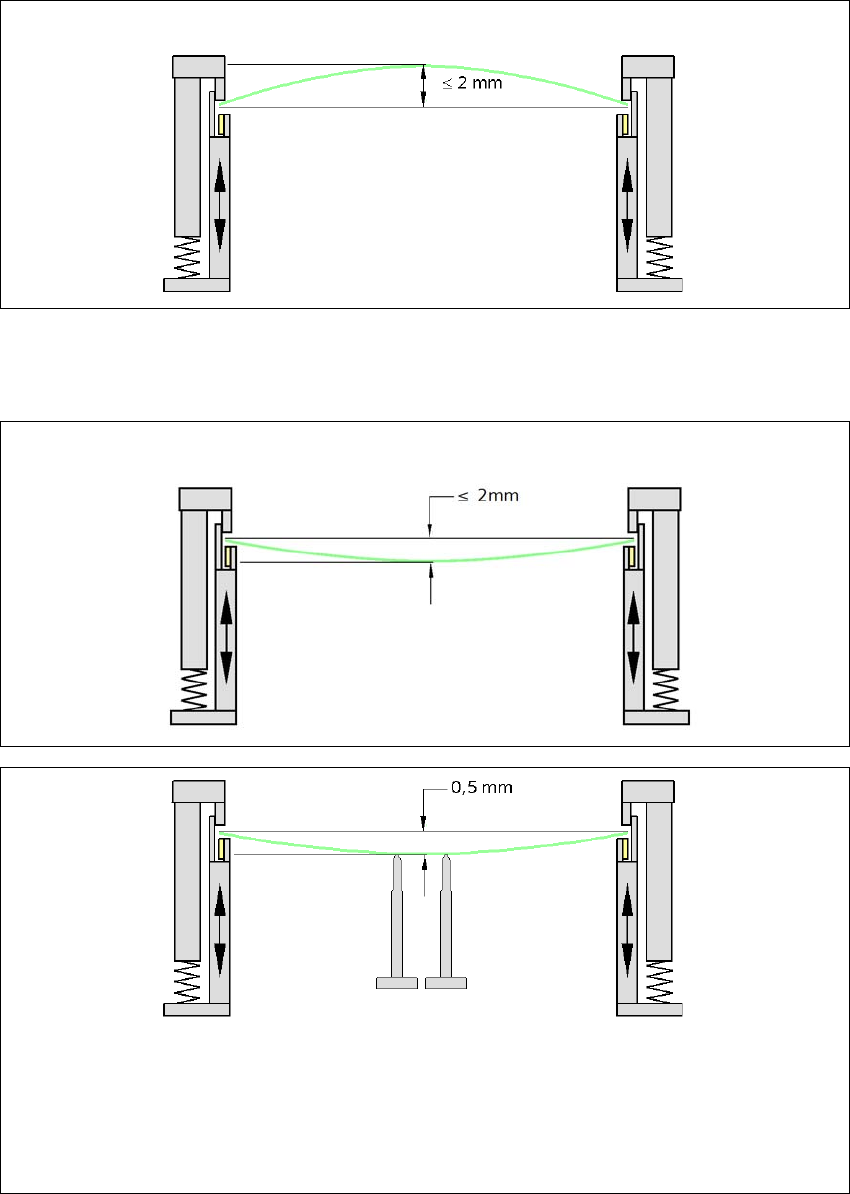

3.9.5.2 Arqueamento da PCI durante a montagem
3
3
Alterações das posições de superfície são aceitas automaticamente pelas funções para aprendi-
zagem da altura.
3
3
Arqueamento máximo da PCI para cima 2,5 mm.
Arqueamento máximo da PCI para baixo 2,5 mm.
Apoio da PCI
Para não prejudicar a qualidade e a velocidade da montagem, recomenda-se utilizar um apoio da
PCI, p. ex. Smart Pin Support, de foma que o arqueamento da PCI para baixo não exceda 0,5 mm.
3 Dados técnicos e módulos Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
3.9 Sistema de transporte de PCI A partir da versão de software SR.713.1 Edição 12/2020 PT
154
3.9.6 Câmera de componentes, tipo 34 GigE
Nº Art.: 03101402-xx
3.9.6.1 Estrutura
3

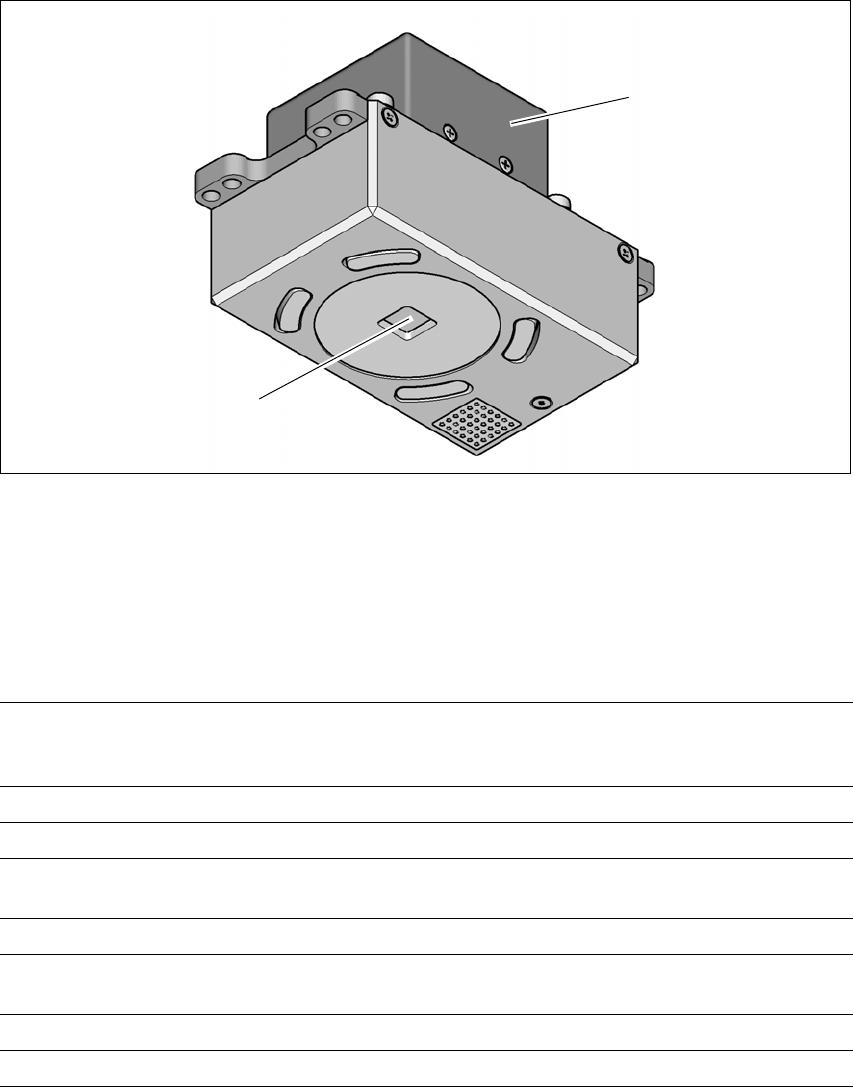

Fig. 3.9 - 5 Câmera de componentes, tipo 34 GigE
(1) Amplificador da câmera
(2) Sistema ótico da PCI e iluminação
3.9.6.2 Dados técnicos
3
(1)
(2)
Marcas PCI Até 3 (comutações individuais e aproveitamento múltiplo),
até 6 na opção "PCI longa" (as marcas opcionais são emitidas
pela otimização).
Marcas locais Até 2 por PCI (podem ser de tipos diferentes)
Memória da biblioteca Até 255 marcas de ajuste por comutação individual
Processamento de imagem Método de detecção de arestas (Singular Feature) com base em
tons de cinza
Tipo de iluminação Luz incidente (3 planos livremente programáveis)
Tempo de reconhecimento por
marca/marca ruim
20 ms - 200 ms
Campo de visão 5,78 mm x 5,78 mm
Distância do plano focal 28 mm
