00198665-02_UM_SX12-V3_PT - 第170页
3 Dados técnicos e módulos Manual de operação SIPLACE SX1/SX2 Ed ição V2 e V3 3.10 Alimentadores X A partir da versão de software SR.713.1 Ediç ão 12/2020 PT 170 3.10.6.2 Instruções de segurança 3.10.6.3 Dados técnicos 3…
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 3 Dados técnicos e módulos
A partir da versão de software SR.713.1 Edição 12/2020 PT 3.10 Alimentadores X
169
3.10.6 SIPLACE PowerConnector X
Nº de artigo 00141420-xx SIPLACE PowerConnector X
3

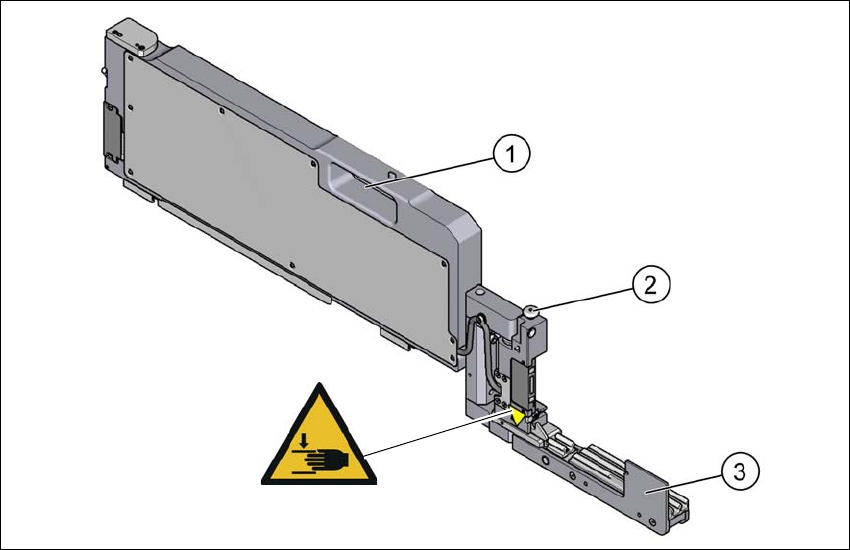

Fig. 3.10 - 9 SIPLACE PowerConnector X
(1) Manípulo
(2) Botão de desbloqueio para o braço e o transportador
(3) Braço (em posição de trabalho)
Item W 024, Nº Art. 03155346-01
3.10.6.1 Descrição
Com auxílio do SIPLACE PowerConnector X podem ser executadas correções de erros nos ali-
mentadores SIPLACE X na máquina, sem necessidade de parar a produção.
A descrição detalhada pode ser encontrada no manual de operação do
SIPLACE PowerConnector X, [Nº Art. 00198772-01-xx.]
W 024
3 Dados técnicos e módulos Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
3.10 Alimentadores X A partir da versão de software SR.713.1 Edição 12/2020 PT
170
3.10.6.2 Instruções de segurança
3.10.6.3 Dados técnicos
3
3
3
3
Alerta de ferimentos nas mãos
Ao dobrar o braço para dentro, em posição de estacionamento, há
perigo de ferimentos nas mãos.
Ao dobrar o braço para dentro, não coloque sua mão entre o
braço e o
SIPLACE PowerConnector X.
Comprimento 648,4 mm (dobrado para dentro)
866,9 mm (dobrado para fora)
Largura 34,4 mm
Altura 188,4 mm
Compartimentos ocupados 3
Peso 3,2 kg
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 3 Dados técnicos e módulos
A partir da versão de software SR.713.1 Edição 12/2020 PT 3.11 Carro de componentes
171
3.11 Carro de componentes
Nº de artigo 00519922-xx Carro de componentes SIPLACE SX1/SX2 com 60 trilhas
Nº de artigo 00519722-xx Carro de componentes SIPLACE SX1/SX2 com 30 trilhas
Nas estações de montagem da SIPLACE SX1/SX2 podem ser atracados dois carros de compo-
nentes SIPLACE SX1/SX2, cada um com 60 trilhas. Quando em um dos compartimentos está co-
locado um WPC5/WPC6, fica disponível um carro de componentes com 30 trilhas no
compartimento remanescente.
3

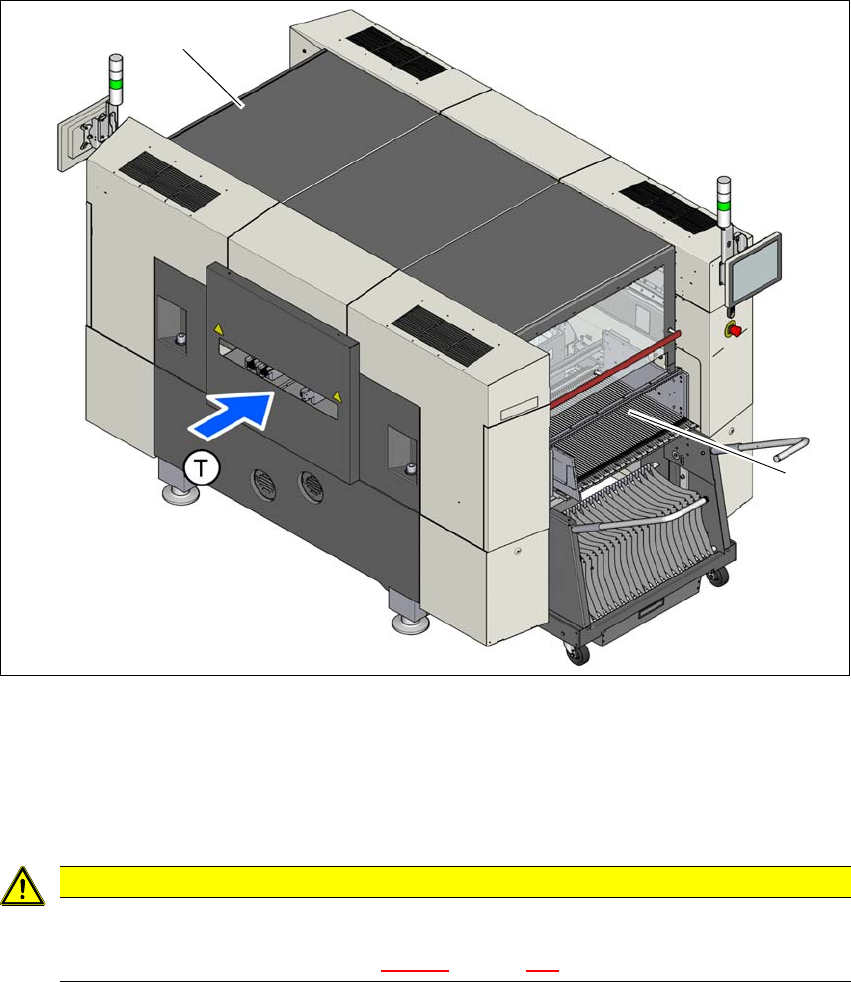

Fig. 3.11 - 1 Compartimentos dos carros de componentes SIPLACE SX1/SX2
(1) Compartimento 1
(2) Compartimento 2
(T) Sentido do transporte de placas de circuito impresso
3
CUIDADO
Os carros de componentes da SIPLACE SX1/SX2 podem ser atracados somente em
compartimentos nos quais está instalado o dispositivo de inserção do carro de compo-
nentes da SIPLACE SX1/SX2 (Fig. 5.15 - 4
, página 283).
(2)
(1)
