3.11.5 Dimensões do carro de componentes
3

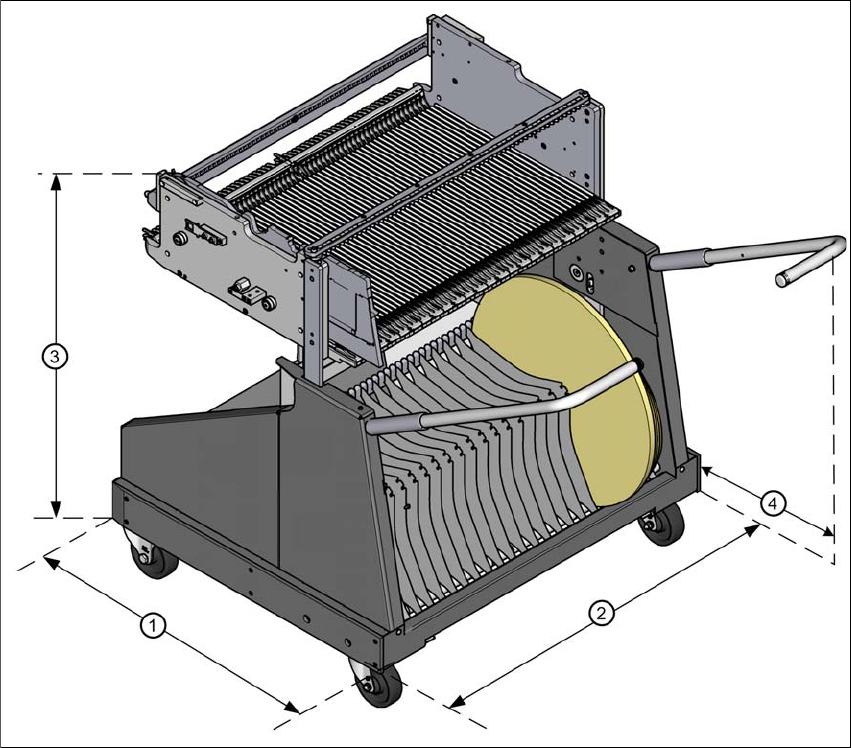

Fig. 3.11 - 4 Dimensões do carro de componentes, SIPLACE SX1/SX2, todas as medidas em milímetros
(1) Comprimento = 760 mm
(2) Largura = 864 mm
(3) Altura (depende do ajuste da altura
– com 900 mm = 934 mm
– com 930 mm = 964 mm
– com 950 mm = 984 mm
(4) Distância dos manípulos estendidos = 476 mm
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 3 Dados técnicos e módulos
A partir da versão de software SR.713.1 Edição 12/2020 PT 3.11 Carro de componentes
177
3.11.6 Mesa de componentes SIPLACE SX1/SX2
Os alimentadores são colocados com sua guia deslizante dianteira sobre o dispositivo auxiliar de
introdução. Ao empurrar para dentro, o alimentador desliza com suas guias sobre o perfil guia até
a barra de encosto. Um furo de centragem na barra de encosto recebe o pino de centragem "dian-
teiro" do alimentador X. Ao mesmo tempo o trinco de bloqueio da mesa de componentes engata
no rolo de bloqueio do alimentador. O pino de centragem "traseiro" no lado superior do alimenta-
dor é recebido pelo rebaixo da barra de centralização.
3

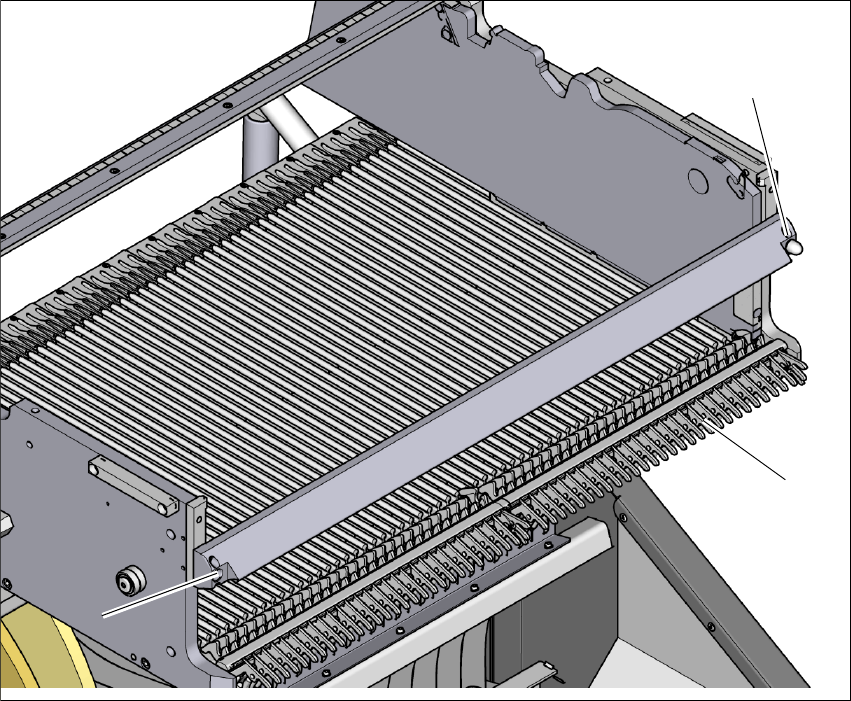

Fig. 3.11 - 5 Mesa de componentes, vista traseira
(1) Dispositivo auxiliar de introdução
(2) Perfil guia (perfil
Ω)
(3) Régua de centragem para alojar o pino de centragem "traseiro" para os alimentadores X
(4) Régua de encosto
(5) Furos de centragem
(6) Lingueta de comutação para o interruptor de segurança do circuito de PARADA DE EMER-
GÊNCIA
(7) Travamento
(1)
(2)
(3)
(4)
(5)
(6)
(7)
3 Dados técnicos e módulos Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
3.11 Carro de componentes A partir da versão de software SR.713.1 Edição 12/2020 PT
178
3
Fig. 3.11 - 6 Mesa de componentes, vista frontal
(1) Trincos de bloqueio
(2) Pino de centragem na mesa de componentes
(3) Furo de centragem na mesa de componentes
(1)
(2)
(3)
