3 Dados técnicos e módulos Manual de operação SIPLACE SX1/SX2 Ed ição V2 e V3 3.11 Carro de componentes A partir da versão de software SR.713.1 Edição 12/2020 PT 180 3.1 1.8 Contentor de fit a 3.1 1.8.1 Descrição O conte…
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 3 Dados técnicos e módulos
A partir da versão de software SR.713.1 Edição 12/2020 PT 3.11 Carro de componentes
179
3.11.7 Suporte para rolos de fita adicionais para a mesa de componentes
3
Fig. 3.11 - 7 Suporte para rolo de fita adicional
(1) Suporte para rolo de fita adicional, Nº de artigo 03075622-xx
(2) Alojamento para o suporte
Alimentadores de Série X podem trabalhar com fitas sem problemas se o deslocamento lateral
entre o alimentador e o rolo de fita não for superior a 60 mm. Caso o deslocamento máximo per-
mitido não possa ser cumprido devido a uma preparação predefinida, recomendamos utilizar o
suporte para um rolo de fita adicional (
Item 1). Basta inserir o suporte no alojamento (Item 2) e
deslocar este o tanto que for necessário, até ficar abaixo do deslocamento máximo permitido de
60 mm. O carro de componentes tem 5 alojamentos no total. Cada suporte do rolo de fita pode
receber 2 rolos de fita, de forma que é possível posicionar até dez rolos de fita de 19" (483 mm)
acima do contentor de fita.
máx. 60 mm
(1)
(2)
3 Dados técnicos e módulos Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
3.11 Carro de componentes A partir da versão de software SR.713.1 Edição 12/2020 PT
180
3.11.8 Contentor de fita
3.11.8.1 Descrição
O contentor de fita pode receber rolos de fita com um diâmetro de até 19" (483 mm). A inserção
das chapas de separação é descrita na seção 5.9.5
página 262.
3
Fig. 3.11 - 8 Carro de componentes, SIPLACE SX1/SX2, com contentor de fita
(1) Contentor de fita com chapas de separação
(2) Recipiente de resíduos de fita
(1)
(2)
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 3 Dados técnicos e módulos
A partir da versão de software SR.713.1 Edição 12/2020 PT 3.11 Carro de componentes
181
3.11.8.2 Diâmetro máximo do rolo de fita em função da altura de transporte de PCI
3
3
3.11.9 Calha de resíduos de fita
3

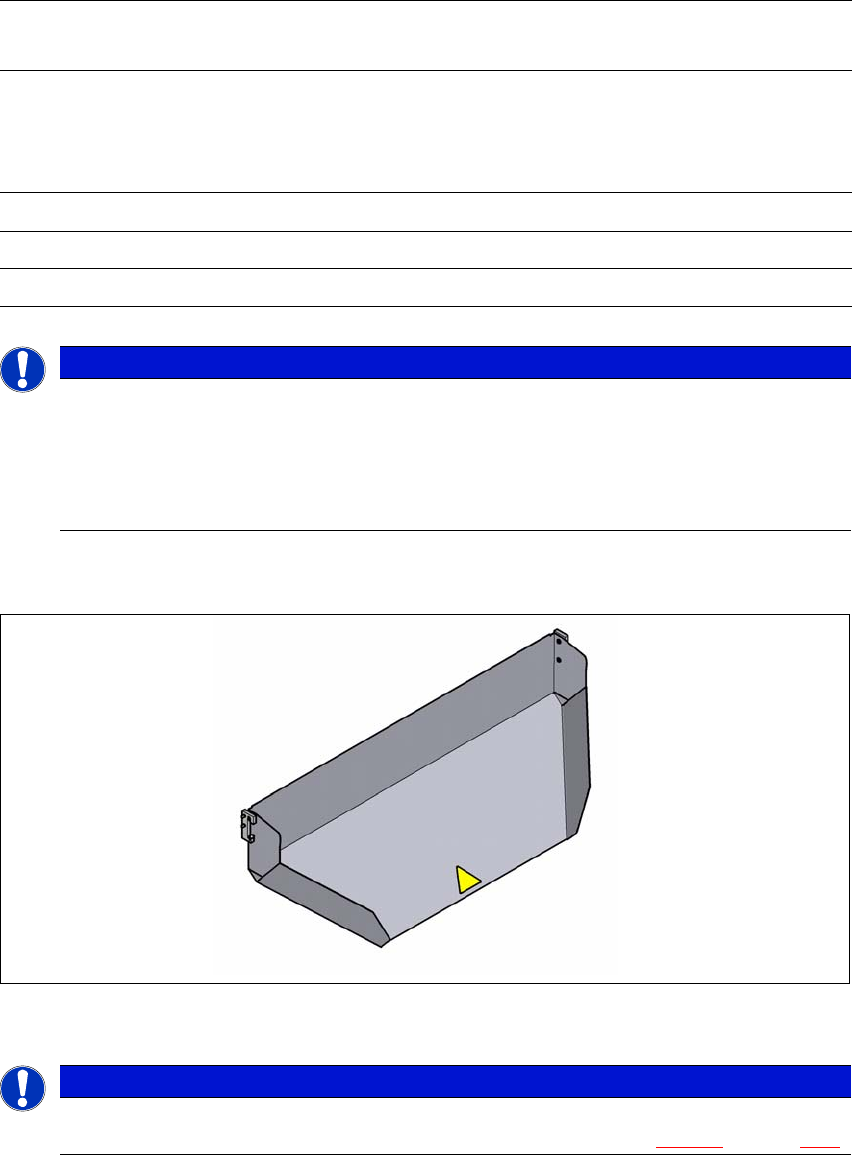

Fig. 3.11 - 9 Calha de resíduos de fita para a inserção do carro de componentes
3
3
Sem suporte para o
rolo de fita adicional
Com suporte para os
rolos de fita adicionais
Altura de transporte
de PCI
do carro de
componentes
Diâmetro do rolo de fita Diâmetro do rolo de fita
sem eixo de encaixe com eixo de
encaixe
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
NOTA
Aplicação de eixos de encaixe
Via de regra não são necessários eixos de encaixe para os carros de componentes da
SIPLACE SX1/SX2.
Insira os eixos de encaixe quando a mensagem de erro "Timeout" ocorrer de forma
recorrente no alimentador X.
NOTA
A calha de resíduos de fita para a SIPLACE SX1/SX2 pode ser instalada apenas na in-
serção do carro de componentes da SIPLACE SX1/SX2 (veja Fig. 5.15 - 4
, página 283).
