4 Instalação e colocação em funcionamento Manual de operação SIP LACE SX1/SX2 Edição V2 e V3 4.2 Infraestrutura do local de instalação A partir da versão de software SR.713.1 Edição 12/2020 PT 198 4 Aperte o prensa-ca …
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 4 Instalação e colocação em funcionamento
A partir da versão de software SR.713.1 Edição 12/2020 PT 4.2 Infraestrutura do local de instalação
197
4
Fig. 4.2 - 4 Bloco de terminais para a ligação do cabo de conexão à rede elétrica
(1) Terminais de conexão à rede (X94) para o cabo de alimentação da rede L1, L2, L2, N e PE.
Os terminais de conexão são dimensionados para uma seção transversal do fio de 4 mm².
(2) Abertura na alimentação de energia elétrica com prensa-cabo
Passe o cabo de alimentação da rede através do prensa-cabo (item 2) até os terminais de
conexão à rede X94 (
item 1) na Fig. 4.2 - 4, página 197.
Assegure que o raio de curvatura seja suficientemente grande. Os fios não podem ser do-
brados.
Coloque um terminal crimpado em cada extremidade de fio do cabo de conexão à rede elé-
trica.
Conecte L1,L2, L3, N e PE nos terminais de conexão à rede X94 (Item 1) na Fig. 4.2 - 4,
página 197
. Preste atenção para que, ao inserir o fio no terminal de conexão, este último não
seja danificado.
(2)
(1)
L1
L2
L3
N
PE
4 Instalação e colocação em funcionamento Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
4.2 Infraestrutura do local de instalação A partir da versão de software SR.713.1 Edição 12/2020 PT
198
4
Aperte o prensa-cabo (Item 2) na Fig. 4.2 - 4, página 197 com a mão.
Preste atenção para que os fios e o cabo não possam ficar presos ou sofrer atrito em qual-
quer ponto. Se necessário fixe os fios e o cabo com braçadeiras.
4.2.3.5 Conexão à rede elétrica - cabo de conexão à rede elétrica COM conector (configu-
ração 2)
A estação de montagem vem acompanhada por um cabo de conexão à rede elétrica de aprox..
5 m de comprimento COM um conector CEE vermelho 16 A (conforme IEC 60309).
4
4
Fig. 4.2 - 5 Pinagem do conector CEE
CUIDADO
Observar a sequência correta das fases!
Observe a sequência correta das fases. Uma sequência incorreta das fases causa uma
falha funcional e danos à bomba de vácuo! Verifique o sentido de rotação correto da(s)
bomba(s) de vácuo ao colocar a estação de montagem em funcionamento.
Verifique a função correta da conexão PE da estação de montagem.
ALERTA
O cabo de conexão à rede elétrica deve ser ligado somente por umeletricista qualificado.
O cabo de conexão à rede elétrica deve ser ligado somente por um eletricista qualifica-
do. Um eletricista qualificado é uma pessoa com formação técnica, conhecimentos e ex-
periência adequados, capaz de identificar e evitar os perigos que podem ser originados
pela eletricidade.
São válidas as prescrições do país onde a estação de montagem for utilizada.
PE
L1
L2
L3
N
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 4 Instalação e colocação em funcionamento
A partir da versão de software SR.713.1 Edição 12/2020 PT 4.2 Infraestrutura do local de instalação
199
4.2.3.6 Conexão à rede - cabo de conexão à rede elétrica SEM conector (configuração 3)
A estação de montagem vem acompanhada por um cabo de conexão à rede elétrica de aprox..
5 m de comprimento SEM conector.
4
4

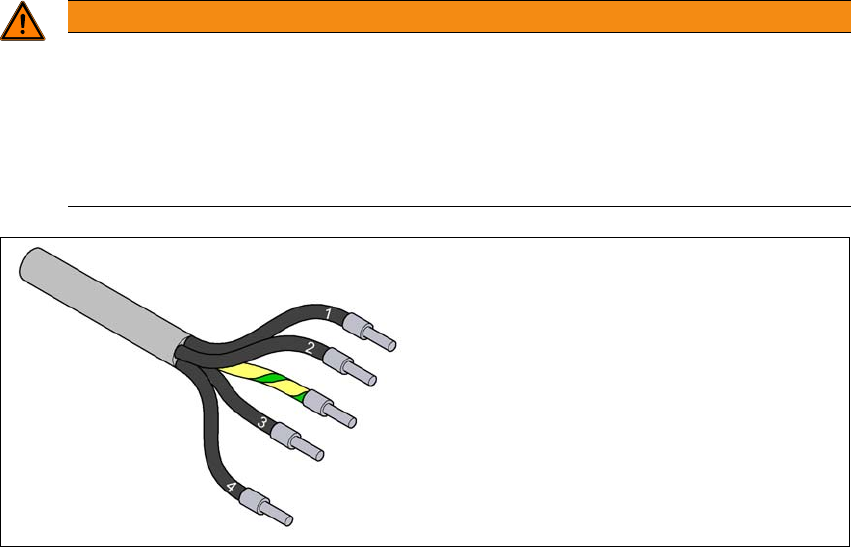

Fig. 4.2 - 6 Denominação dos fios no cabo de conexão à rede
ALERTA
O cabo de conexão à rede elétrica deve ser ligado somente por umeletricista qualificado.
O cabo de conexão à rede elétrica deve ser ligado somente por um eletricista qualifica-
do. Um eletricista qualificado é uma pessoa com formação técnica, conhecimentos e ex-
periência adequados, capaz de identificar e evitar os perigos que podem ser originados
pela eletricidade.
São válidas as prescrições do país onde a estação de montagem for utilizada.
1 = (L1): Fase de corrente trifásica
2 = (L2): Fase de corrente trifásica
3 = (L3): Fase de corrente trifásica
4 = (N): Condutor neutro
verde/amarelo = (PE): Condutor de prote-
ção
