4 Instalação e colocação em funcionamento Manual de operação SIP LACE SX1/SX2 Edição V2 e V3 4.3 Instalar a da estação de montagem A partir da versão de software SR.713.1 Edição 12/2020 PT 208 4 Fig. 4.3 - 3 Pés da máqui…

Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 4 Instalação e colocação em funcionamento

A partir da versão de software SR.713.1 Edição 12/2020 PT 4.3 Instalar a da estação de montagem

207

4.3.6 Trocar os pés da máquina (adaptador de altura)

A estação de montagem está apoiada sobre 4 pés de máquina (adaptador de altura) (veja item 1

na Fig. 4.3 - 2, página 207)

Para as diferentes alturas de transporte de PCI existem os respectivos adaptadores de altura.

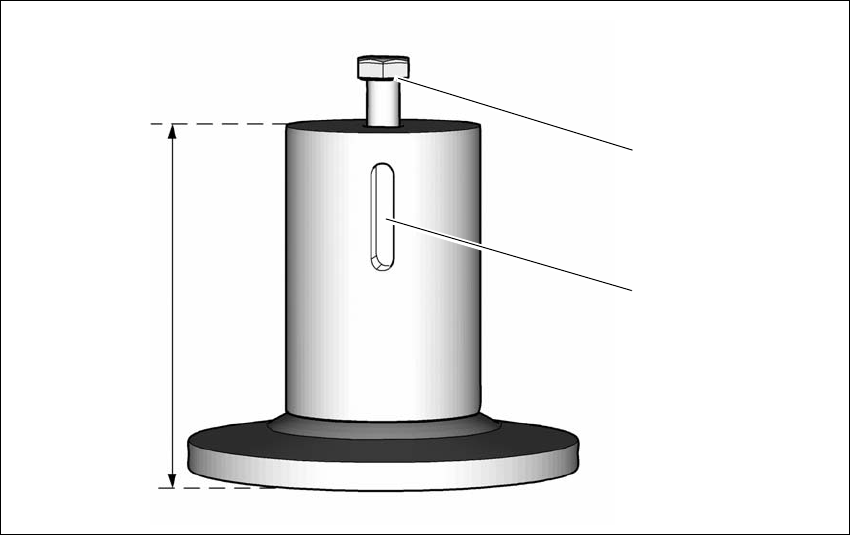

Fig. 4.3 - 2 Adaptador de altura da estação de montagem

(1) Parafuso sextavado para a regulagem de altura

(2) Entalhe para retenção contra queda (parafuso de retenção)

(3) Diferentes dimensões dos adaptadores de altura

– Adaptador de altura para as alturas de transporte de PCI 900 (Art. Nº 03067048-xx)

– Adaptador de altura para as alturas de transporte de PCI 930 (Art. Nº 03067046-xx)

– Adaptador de altura para as alturas de transporte de PCI 950 (Art. Nº 03065876-xx)

(3)

(1)

(2)

4 Instalação e colocação em funcionamento Manual de operação SIPLACE SX1/SX2 Edição V2 e V3

4.3 Instalar a da estação de montagem A partir da versão de software SR.713.1 Edição 12/2020 PT

208

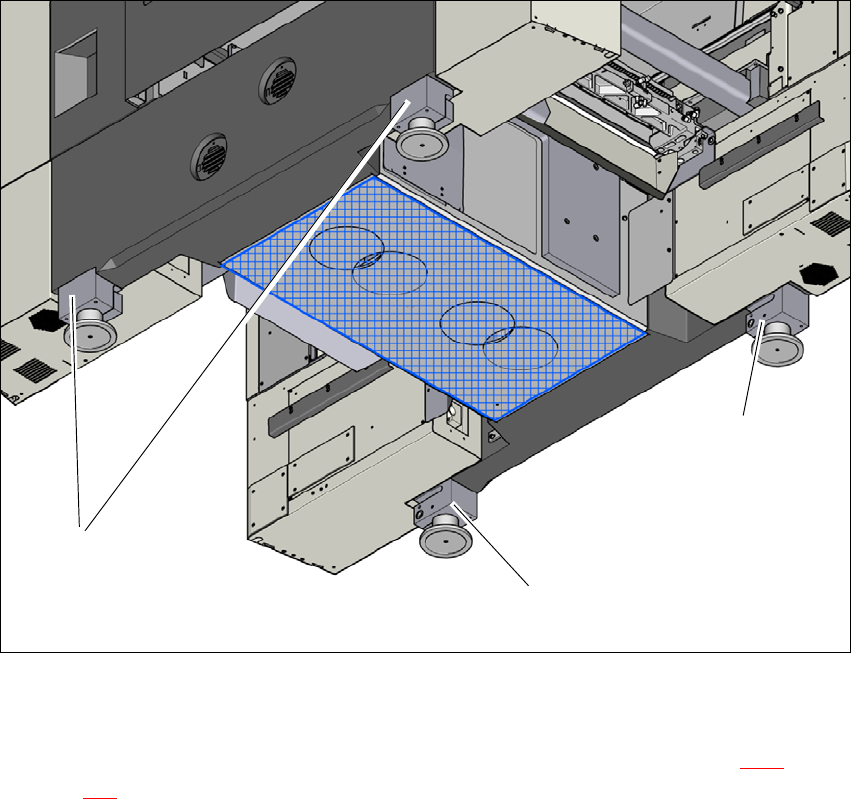

Fig. 4.3 - 3 Pés da máquina (adaptador de altura) da estação de montagem

(1) 4 adaptadores de altura - para diferentes alturas

 Empurre o garfo da empilhadeira por baixo da estação de montagem. Veja aqui 4.3.2, na pá-

gina 203

 Suspenda a estação de montagem aprox. 35 cm com a empilhadeira. Assim você pode re-

mover os adaptadores de altura por baixo.

(1)

Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 4 Instalação e colocação em funcionamento

A partir da versão de software SR.713.1 Edição 12/2020 PT 4.3 Instalar a da estação de montagem

209

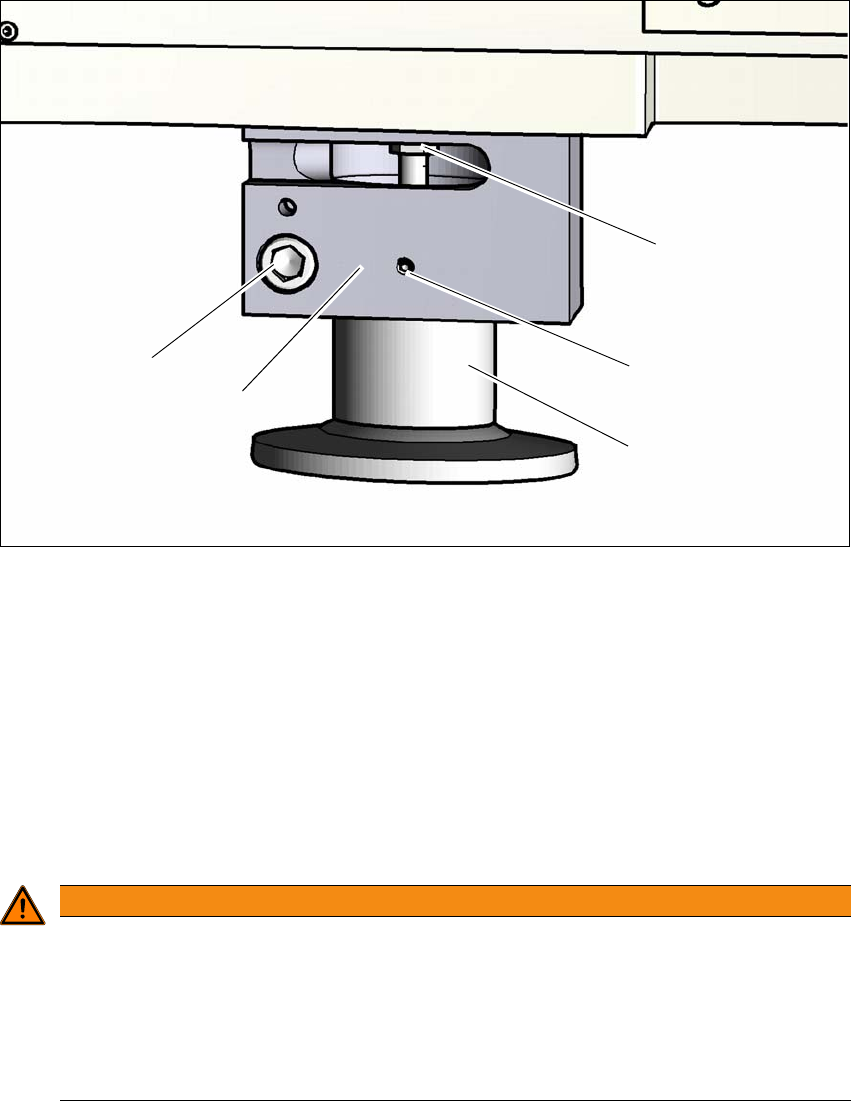

Fig. 4.3 - 4 Adaptador de altura - regular altura

(1) Parafuso de ajuste para a regulagem da altura

(2) Parafuso de retenção

(3) Adaptador de altura

(4) Dispositivo de aperto

(5) Parafuso de aperto

 Afrouxe o parafuso de retenção(2). O parafuso de retenção trava o adaptador de altura e

evita sua queda imediata depois que o dispositivo de aperto foi afrouxado.

 Afrouxe o parafuso de aperto e remova o adaptador de altura por baixo.

 Verifique no novo adaptador de altura, se o parafuso de regulagem de altura (1) gira com fa-

cilidade. Caso necessário, gire o parafuso para fora e lubrifique a rosca com graxa Topas

NCA 52.

ALERTA

Perigo de ferimentos!

Depois de se soltar o dispositivo de aperto, o adaptador de altura pode - apesar do blo-

queio com o parafuso sem cabeça - cair da ranhura e causar ferimentos nos pés e nas

mãos.

 Segure o adaptador de altura e fixe-o de forma que não possa cair.

 Tenha cuidado com suas mãos e seus pés.

(3)

(1)

(2)

(4)

(5)
