4 Instalação e colocação em funcionamento Manual de operação SIP LACE SX1/SX2 Edição V2 e V3 4.3 Instalar a da estação de montagem A partir da versão de software SR.713.1 Edição 12/2020 PT 214 Neste procedimento preste…
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 4 Instalação e colocação em funcionamento
A partir da versão de software SR.713.1 Edição 12/2020 PT 4.3 Instalar a da estação de montagem
213
4.3.7.3 Medidas de distância dos pés da máquina da estação de montagem e WPC5/WPC6
4

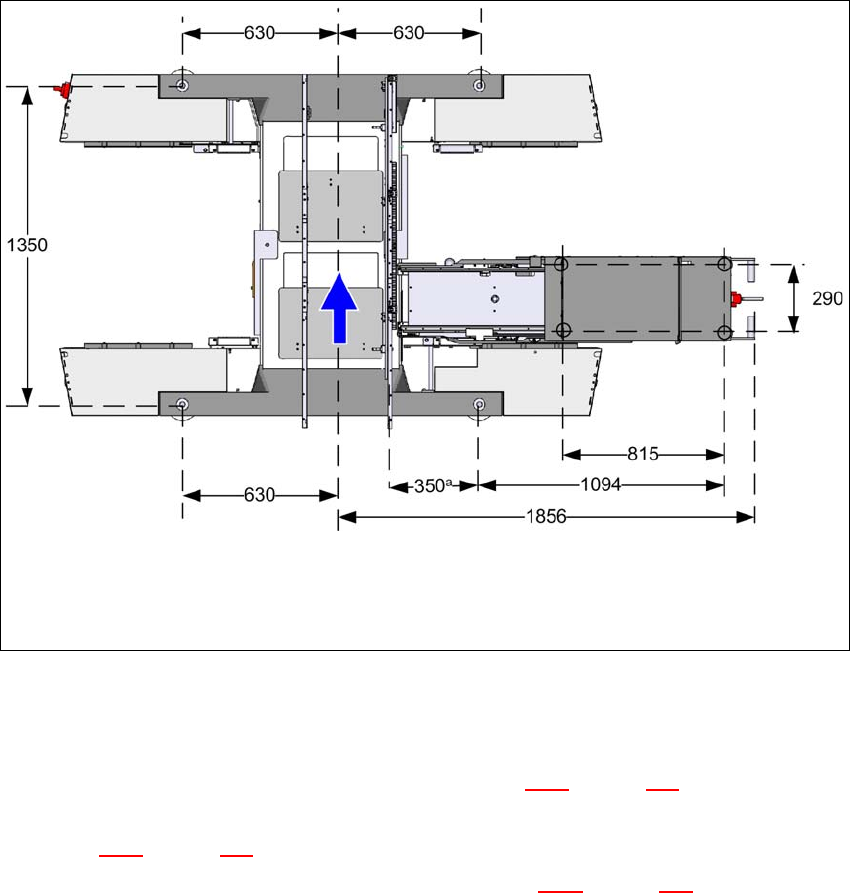

Fig. 4.3 - 7 Medidas de distância dos pés da máquina da estação de montagem e WPC5/WPC6 em milímetros
4.3.8 Integração da estação de montagem na linha
Observe os avisos de alerta gerais descritos na seção 4.3.1, página 202.
Observe os avisos de alerta relativos ao transporte da estação de montagem, descritos na
seção 4.3.2
, página 203.
Ferramentas e meios auxiliares encontram-se na seção 4.3.5, página 206.
4.3.8.1 Alinhar a estação de montagem na linha e ajustar
Suspenda a estação de montagem com a empilhadeira até aliviar a carga sobre os pés da
máquina.
Determine a altura de transporte de PCI da estação de montagem da linha e ajuste a regu-
lagem de altura, grosso modo, com o respectivo parafuso sextavado.
Se for o caso, monte os pés da máquina para a respectiva altura de transporte de PCI (veja
4.3.6 na página 207).
Posicione a estação de montagem com a empilhadeira no compartimento livre da linha.
a) A medida depende da posição do painel lateral fixo.
Todas as medidas em mm.
4 Instalação e colocação em funcionamento Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
4.3 Instalar a da estação de montagem A partir da versão de software SR.713.1 Edição 12/2020 PT
214
Neste procedimento preste atenção ao alinhamento dos transportes de PCI e verifique a dis-
tância em relação à estação de montagem anterior.
4
4
Alinhe a estação de montagem com auxílio do nível de bolha da máquina na direção X e Y
(veja seção 4.3.9 na página 215).
Oriente o alinhamento dos transportes de PCI com o auxílio das placas auxiliares longas.
Neste procedimento coloque a estação de montagem em sua posição definitiva. A placa au-
xiliar longa deve se deixar mover com segurança e sem aperto através do transporte de PCI
até à estação de montagem adjacente.
Com auxílio do nível de bolha da máquina, verifique mais uma vez a direção X e Y e, se ne-
cessário, faça a correção na regulagem de altura dos pés da máquina.
Aperte os pés da máquina no parafuso de aperto, com um torque de 130 Nm.
Verifique a capacidade de carga dos pés da máquina batendo com um martelo.
Com auxílio do nível de bolha da máquina, verifique mais uma vez a direção X e Y.
ALERTA
Risco de causar danos!
Um impacto unilateral dos pés da máquina contra o piso provoca deformações na fixação
dos pés da máquina.
Abaixe a estação de montagem lentamente.
Solicite que uma segunda pessoa monitore a descida, para que os pés da máquina
assentem simultaneamente no piso.
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 4 Instalação e colocação em funcionamento
A partir da versão de software SR.713.1 Edição 12/2020 PT 4.3 Instalar a da estação de montagem
215
4.3.9 Alinhar a estação de montagem com o nível de bolha da máquina
4

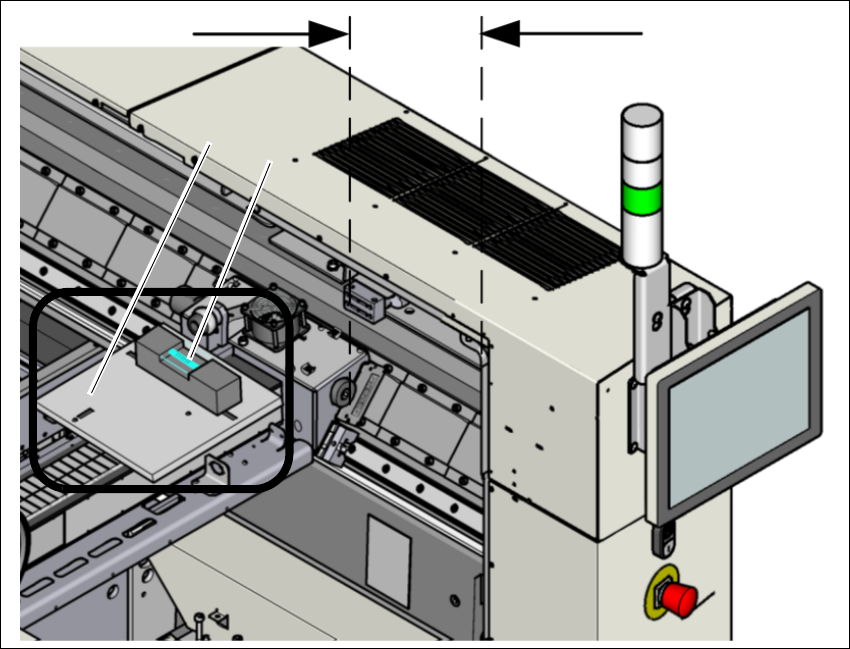

Fig. 4.3 - 8 Ajustar a estação de montagem na direção X e Y - estrutura de medição
A medição é efetuada no portal 1.
Empurre o portal para dentro, na direção Y. A distância dos dois amortecedores deve medir
aprox. 300 mm (ou aprox. 4-5 pontos vermelhos na guia linear).
Coloque a placa de apoio (1) no portal de tal modo, que os 3 pinos de apoio fiquem entre a
superfície de deslizamento e o ímã. Neste procedimento, preste atenção para que os 3 pinos
de apoio estejam posicionados uniformemente.
Coloque o nível de bolha da máquina (precisão de 0,02 mm) sobre a placa de apoio e faça
a medição, em 3 pontos, do
– alinhamento do eixo Y no lado do rolamento móvel e no lado do rolamento fixo.
– alinhamento do eixo X no centro do portal X. O suporte de cabeçote deve estar posicio-
nado no centro do portal X.
4
300 mm
(1)
(
2)
