4.6 Colocar a estação de montagem em funcionamento
4.6.1 Colocar a estação de montagem em funcionamento no cliente
Verifique se todos os módulos estão bem assentados.
Remova as travas de segurança de transporte (veja seção 4.3.10, página 219).
Limpe os trilhos de guia linear do eixo X/Y com um pano que não solta fiapos. Para isso não
utilize solventes (veja seção 4.3.11
, página 219).
Conecte a alimentação elétrica e de ar comprimido. Preste atenção para que as linhas de
alimentação não ofereçam perigo de tropeçar. Assente as linhas de alimentação preferen-
cialmente debaixo da estação de montagem.
Ligue a estação de montagem e verifique o funcionamento dos dispositivos de segurança,
como botões PARADA DE EMERGÊNCIA, interruptores de posição das coberturas e dos
carros de componentes.
Execute uma marcha de referência.
Execute a primeira calibração da estação de montagem (veja seção 4.6.1.1, página 224).
Carregue um lote no computador e teste-o.
Após um tempo de aquecimento de 3 - 4 h, verifique o ponto zero da estação de montagem.
Com o pessoal de operação do cliente, prepare os alimentadores com base no programa de
montagem do cliente.
Execute o manuseio dos alimentadores de acordo com o JobGuide.
4 Instalação e colocação em funcionamento Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
4.6 Colocar a estação de montagem em funcionamento A partir da versão de software SR.713.1 Edição 12/2020 PT
224
4.6.1.1 Executar primeira calibração
Na barra de ícones clique em "Service Tools".
Clique no botão Calibração automática.
4
Fig. 4.6 - 1 Service Tools => Calibração automática
Selecione em Seleção => Calibrar eixos de portal (1).
(1)
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 4 Instalação e colocação em funcionamento
A partir da versão de software SR.713.1 Edição 12/2020 PT 4.6 Colocar a estação de montagem em funcionamento
225
4

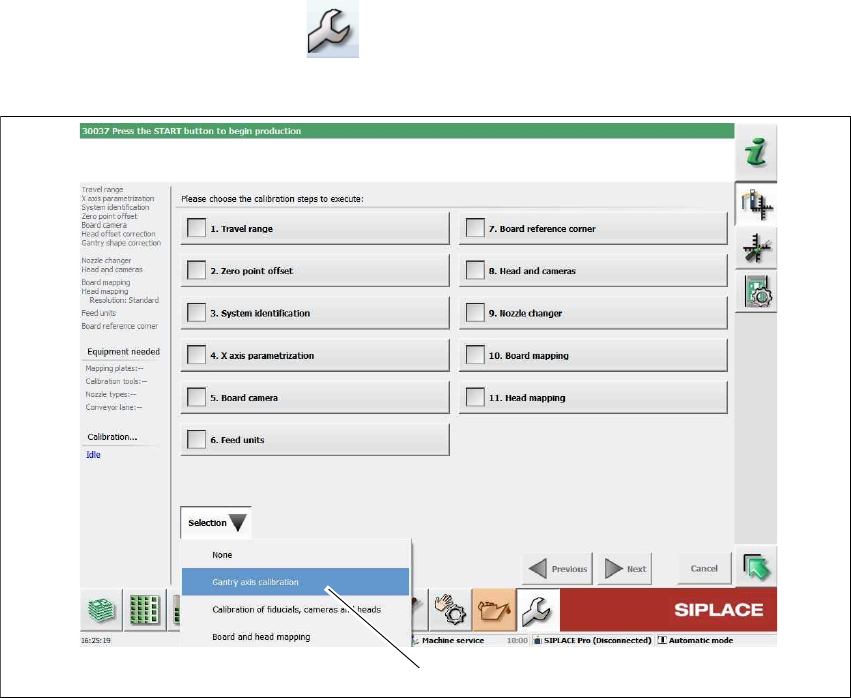

Fig. 4.6 - 2 Service Tools => Calibração automática => Calibrar eixos de portal
Estão ativados os seguintes passos de calibração:
– 1. Zona de deslocação
– 3. Identificação do sistema
– 4. Parametrização eixo X
Clique em Avançar (1).
A calibração deve transcorrer sem erros.
(1)
