00198665-02_UM_SX12-V3_PT - 第226页
4 Instalação e colocação em funcionamento Manual de operação SIP LACE SX1/SX2 Edição V2 e V3 4.6 Colocar a estação de montagem em funcionamento A partir da versão de software SR.71 3.1 Edição 12/2020 PT 226 4.6.2 T reina…
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 4 Instalação e colocação em funcionamento
A partir da versão de software SR.713.1 Edição 12/2020 PT 4.6 Colocar a estação de montagem em funcionamento
225
4

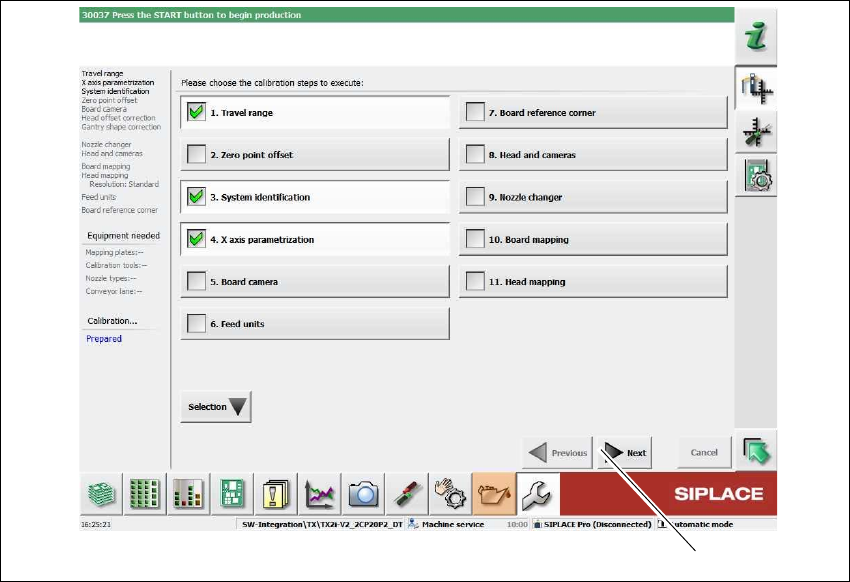

Fig. 4.6 - 2 Service Tools => Calibração automática => Calibrar eixos de portal
Estão ativados os seguintes passos de calibração:
– 1. Zona de deslocação
– 3. Identificação do sistema
– 4. Parametrização eixo X
Clique em Avançar (1).
A calibração deve transcorrer sem erros.
(1)
4 Instalação e colocação em funcionamento Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
4.6 Colocar a estação de montagem em funcionamento A partir da versão de software SR.713.1 Edição 12/2020 PT
226
4.6.2 Treinamento do pessoal do cliente
Explique todos os opcionais incorporados específicos do cliente, especialmente o software /
compatibilidade de software.
Explique aos programadores como são os editores do SIPLACE Pro.
Mostre como funciona o software da estação aos operadores e engenheiros de linha.
Fale sobre a proteção por senha.
Treine o pessoal do cliente em conformidade com o manual de operação e com o manual de
manutenção.
4.6.3 Teste de funcionamento e início da produção
Teste a linha com a placa de circuito impresso de teste ou com uma placa de circuito im-
presso do cliente.
Anote os dados do produto do cliente e os dados de capacidade, prepare estes dados e re-
gistre-os no relatório de instalação.
Salve os dados e entregue ao cliente as cópias de segurança.
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 5 Tarefas na estação de montagem
A partir da versão de software SR.713.1 Edição 12/2020 PT 5.1 Perfil do pessoal
227
5 Tarefas na estação de montagem
O presente capítulo contém um certo número de temas que têm como finalidade ajudá-lo no
seu trabalho diário em uma linha SIPLACE. Por exemplo, será dada ajuda para se poder recorrer
às medidas que são necessárias logo de início para minimizar os períodos de parada da má-
quina, a fim de se conseguir uma eficiência tão elevada quanto possível da linha SIPLACE du-
rante a produção.
5.1 Perfil do pessoal
5
Determinadas funções ou menus podem ser executados ou chamados apenas por pessoal trei-
nado para isso. Para isso deve-se distinguir os diferentes níveis de operação:
– Produção
– Produção avançada
– Assistência técnica (cliente)
Os níveis de operação "Produção avançada" e "Assistência técnica (cliente) podem ser protegi-
dos por senha.
NOTA
Utilização conforme a finalidade por pessoal qualificado
Em caso de utilização em desacordo com a finalidade pode ocorrer perigo de morte e de
ferimentos, bem como de danos materiais.
Somente pessoal devidamente qualificado pode colocar a máquina em funciona-
mento, operá-la ou efetuar quaisquer outros trabalhos na estação de montagem.
Mais informações encontram-se na seção 1.3.6
, página 26.
A qualificação deverá ser comprovada por treinamentos ou pela instrução do pes-
soal. O treinamento deverá ser realizado por pessoal instruído e autorizado da SI-
PLACE. Uma visão geral dos cursos de treinamento pode ser encontrada na seção
1.4
, página 28.
