5 Tarefas na estação de montagem Manual de ope ração SIPLACE SX1/ SX2 Edição V2 e V3 5.6 Mensagens de erro e Ajuda On line A partir da versão de software SR.713.1 Edição 12/2020 PT 250 5.6.2 Exibir formações relativas ao…
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 5 Tarefas na estação de montagem
A partir da versão de software SR.713.1 Edição 12/2020 PT 5.6 Mensagens de erro e Ajuda Online
249
5.6.1 Apresentar informações relativas ao alarme atual
Para visualizar informações relativas ao alarme atual, clicando no ícone do Sistema de
ajuda
do computador da estação. É aberta a janela principal do Sistema de ajuda com as infor-
mações de alarme. As informações referem-se ao alarme apresentado atualmente, a partir do
qual foi acionada a ajuda.
Depois de ter sido corrigida a causa de um alarme e essa correção ter sido automaticamente
constatada pela estação de montagem, o alarme é apagado do campo de status automatica-
mente.
Se a eliminação não for detectada automaticamente, o alarme pode ser apagado manualmente
no campo de status.
Para isso clique no ícone A mensagem de alarme deixa de ser exibida no campo de
status.
5 Tarefas na estação de montagem Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
5.6 Mensagens de erro e Ajuda Online A partir da versão de software SR.713.1 Edição 12/2020 PT
250
5.6.2 Exibir formações relativas ao alarme selecionado
Na barra de ícones clique no botão (1).
São listados todos os alarmes ocorridos.
Selecione uma categoria de erro com os botões da barra de ícones vertical (2).
Clique em uma mensagem na lista de alarmes (3) para abrir informações detalhadas.
. 5

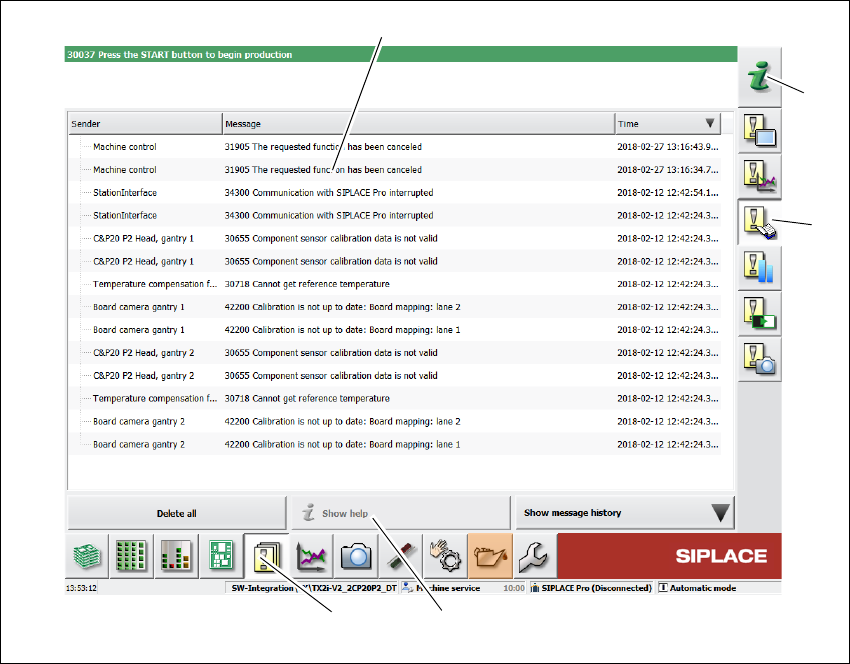

Fig. 5.6 - 2 Exemplo: lista de alarmes
Selecione na lista de alarmes a indicação de alarme sobre a qual pretende receber as infor-
mações.
Clique no botão "Exibir ajuda" (4) para mostrar as informações.
Informações de alarme relativas a outro alarme podem ser procuradas e exibidas através do Ín-
dice do sistema de ajuda (5) com a introdução do número do alarme.
(5)
(2)
(3)
(4)
(1)
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 5 Tarefas na estação de montagem
A partir da versão de software SR.713.1 Edição 12/2020 PT 5.6 Mensagens de erro e Ajuda Online
251
5.6.3 Significado das cores nas informações dos alarmes na Ajuda online
5
5.6.4 Ajuda de contexto online
Para visualizar informações relativas à tela atual, clicando no ícone você pode acessar Sis-
tema de ajuda
do computador da estação. É aberta a janela principal do Sistema de ajuda com
as informações de alarme. As informações referem-se à tela atualmente exibida, a partir da qual
foi acionada a ajuda. Você pode obter todos os conteúdos da Ajuda online através do sumário de
conteúdo, do índice e da função de busca.
Marcação de texto Significado
Texto vermelho Número e mensagem de alarme
Texto preto Possível(eis) causa(s) do alarme
Texto verde Instruções para a eliminação do alarme
Texto azul sublinhado Chamada de informações adicionais
