Puxe o filme de cobertura lateralmente para frente ao longo da janela de coleta, e por baixo
da janela de coleta para fora.
Dobre o filme de cobertura para trás, até ficar encostado na margem de retirada (Item 3 na
Fig. 5.10 - 5
, página 271).
5
Puxe a alavanca (Item 5 na Fig. 5.10 - 5, página 271) para trás, para descer a janela de co-
leta.
Introduza o filme de cobertura sobre o balancim de filme de cobertura (Item 2 na Fig. 5.10 -
7) até as rodas de enchimento de filme (Item 1 na Fig. 5.10 - 7).
5

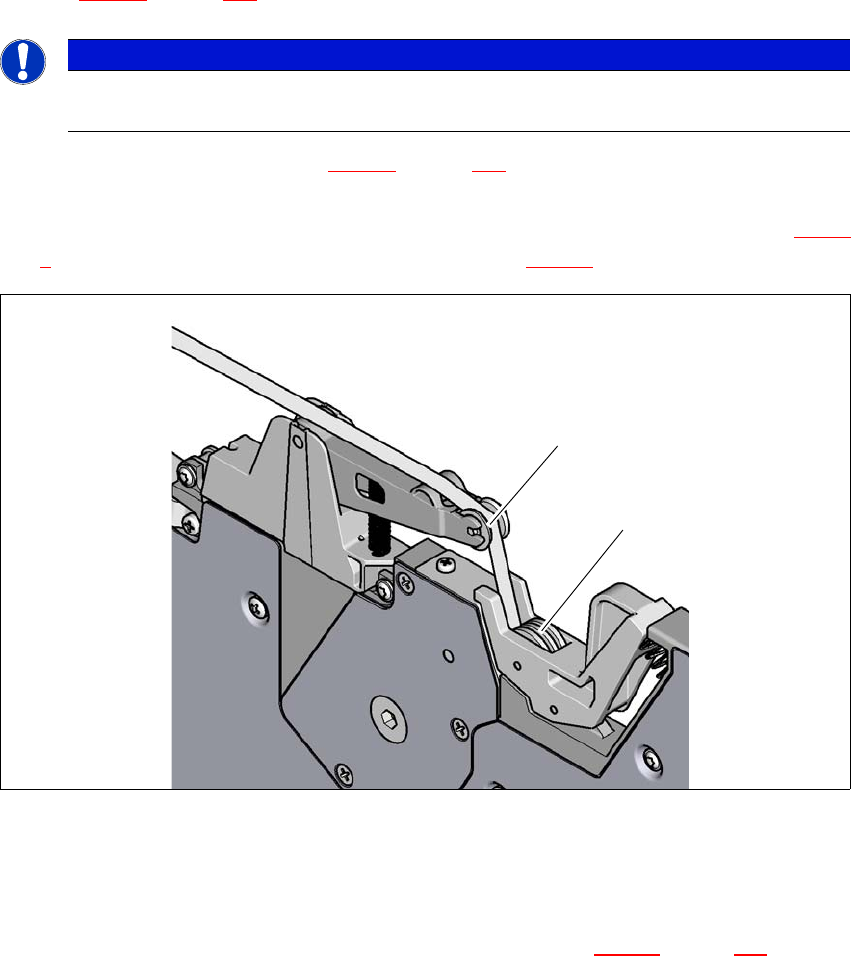

Fig. 5.10 - 7 Conduzir o filme de cobertura para as rodas de enchimento de filme de cobertura
(1) Rodas de avanço do filme de cobertura
(2) Filme de cobertura
5
No painel de operação, pressione a tecla FILME (Item 3 na Fig. 5.10 - 6, página 271) durante
o tempo necessário até que o filme de cobertura esteja esticado. O balancim do filme de co-
bertura vira para baixo e faz parar o motor de acionamento.
Corte a fita rente na extremidade frontal do alimentador.
NOTA
A janela de coleta só deve ser descida se o filme de cobertura estiver encostado na
margem de retirada.
(1)
(2)
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 5 Tarefas na estação de montagem
A partir da versão de software SR.713.1 Edição 12/2020 PT 5.11 Observar as indicações no alimentador
273
5.10.4.4 Sensores de junção
O SIPLACE SmartFeeder pode ser reequipado com sensores de junção.
Alimentadores de fita com sensores de junção pré-instalados também estão disponíveis (veja se-
ção 3.10
, a partir da página 156).
5.10.5 Preparar componentes no SIPLACE SmartFeeder
A operação e a preparação é descrita nos Job Guides do SIPLACE SmartFeeder X/Xi.
5.11 Observar as indicações no alimentador
5

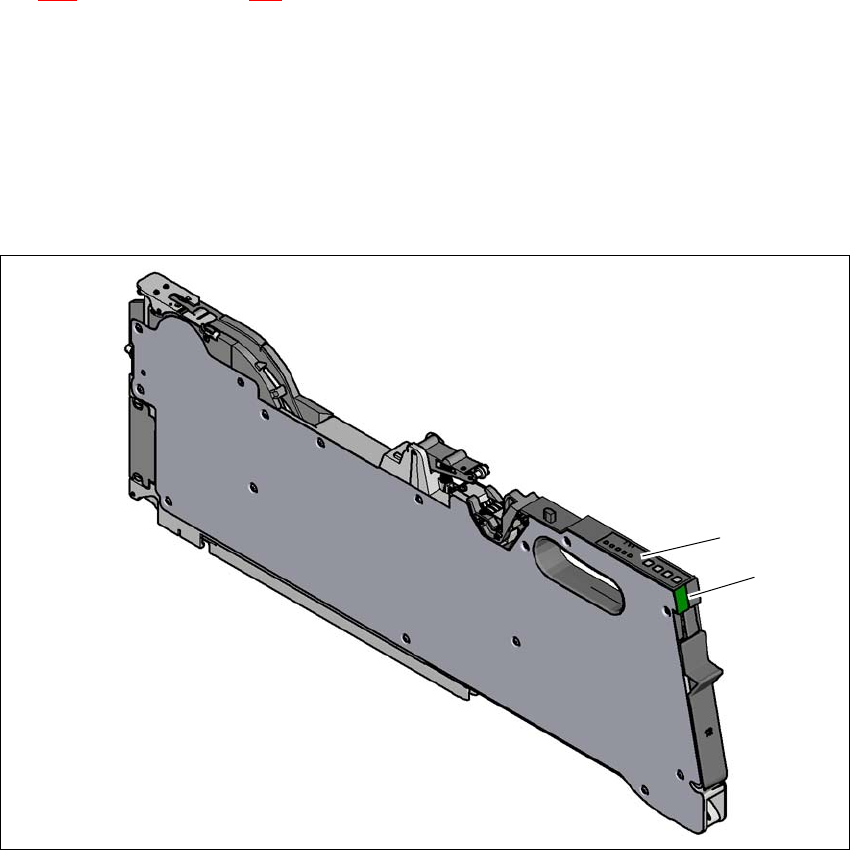

Fig. 5.11 - 1 SIPLACE SmartFeeder X
(1) Painel de operação - LED de indicação
(2) Indicação de status
(2)
(
1)
5 Tarefas na estação de montagem Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
5.11 Observar as indicações no alimentador A partir da versão de software SR.713.1 Edição 12/2020 PT
274
5.11.1 Painel de operação - LED de indicação
Os alimentadores SIPLACE SmartFeeder possuem um painel de operação para a sinalização
dos estados operacionais com indicações de status para cada trilha.
5

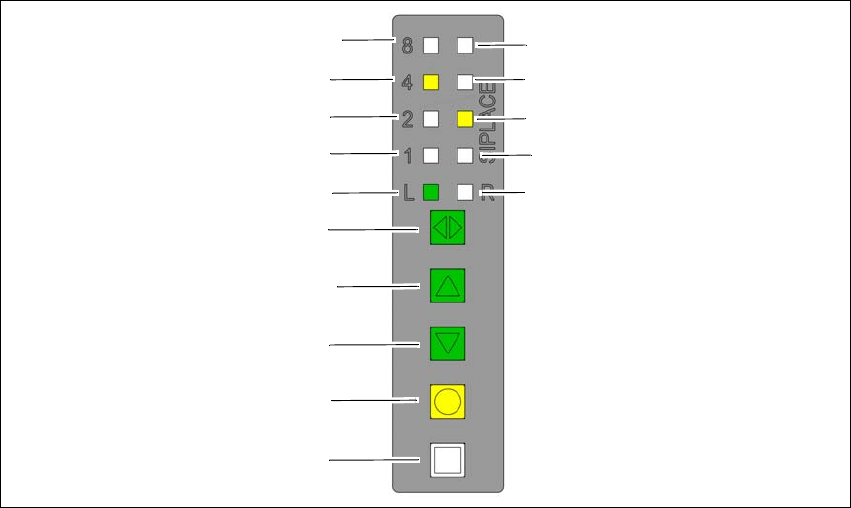

Fig. 5.11 - 2 Teclas, LED e indicadores de status: Exemplo no SmartFeeder 2x8 mm X
(1) Tecla Set
(2) Tecla Filme
(3) Tecla Recuar
(4) Tecla Avançar
(5) Tecla mudança de trilha entre direita e esquerda
(6) LED L trilha esquerda está ativa
(7) LED 1 mm intervalo trilha esquerda
(8) LED 2 mm intervalo trilha esquerda
(9) LED 4 mm intervalo trilha esquerda
(10) LED 8 mm intervalo trilha esquerda
(11) LED R trilha direita ativa
(12) LED 1 mm intervalo trilha direita
(13) LED 2 mm intervalo trilha direita
(14) LED 4 mm intervalo trilha direita
(15) LED 8 mm intervalo trilha direita
(8)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
