6 Extensões da estação
Para ver as respectivas possibilidades de configuração e opcionais, consulte a especificação cor-
respondente da estação de montagem SIPLACE.
6
6.1 Trocador de pipetas
Os carregadores estão assentados sobre um suporte comum. Eles são centralizados com dois
pinos cilíndricos e fixados com 4 botões de pressão. A posição exata é determinada por meio de
duas marcas em cada carregador. O assentamento correto dos carregadores no corpo principal
do trocador de pipetas é controlado com microinterruptores para não ocorrer uma colisão do ca-
beçote de montagem com um carregador eventualmente saliente. Todas as posições de carrega-
dor têm de estar ocupadas, porque o circuito de segurança para a estação de montagem se
houver carregadores faltando ou assentados incorretamente.
NOTA
Ao utilizar a opção SIPLACE Smart Pin Support é reduzida a quantidade máxima dos
carregadores de trocador de pipetas
6 Extensões da estação Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
6.1 Trocador de pipetas A partir da versão de software SR.713.1 Edição 12/2020 PT
288
6.1.1 Trocador de pipetas para o SIPLACE SpeedStar C&P20 P2 /C&P20 P
6.1.1.1 Trocador de pipetas com 4 carregadores
Nº de artigo 03147925-xx Trocador de pipetas estrutura básica CPx curto
Nº de artigo 03101503-xx Trocador de pipetas 60xx/40xx com 20 garagens
Nº de artigo 03218226-02 Carregador de pipetas tipo 40xx cpl. / NCS
6

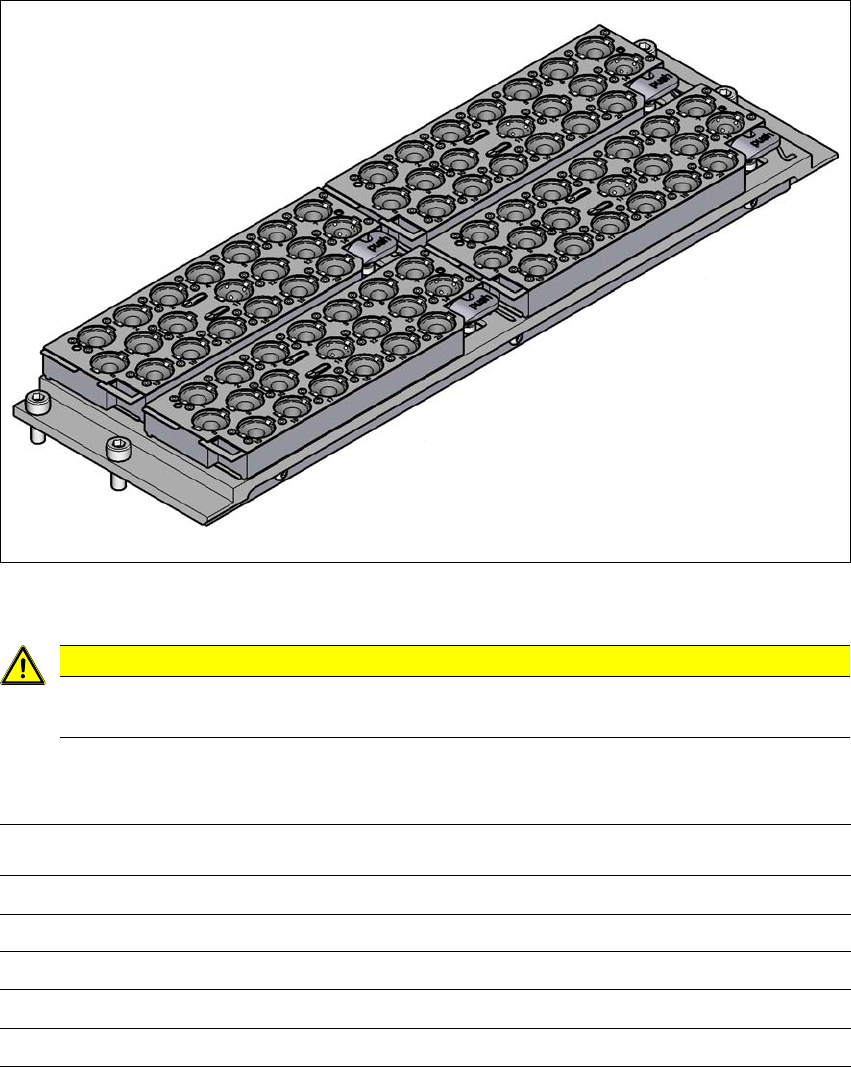

Fig. 6.1 - 1 Trocador de pipetas para o SIPLACE SpeedStar C&P20 P2 / C&P20 P com 4 carregadores
6
6.1.1.2 Dados técnicos
6
CUIDADO
O carregador para a SIPLACE SpeedStar pode ser utilizado somente com o SpeedS-
tar.
Trocador de pipetas para o SIPLACE SpeedStar
Dimensões (comprimento x largura x altura) 314 mm x 94,5 mm x 68,6 mm
Quantidade de garagens de pipetas 80
Quantidade de carregadores de pipetas 4
Tipos de pipetas C&P20 P2 60xx/40xx
Tipos de pipetas C&P20 P 40xx
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 6 Extensões da estação
A partir da versão de software SR.713.1 Edição 12/2020 PT 6.1 Trocador de pipetas
289
6.1.1.3 Localização dos trocadores de pipetas para o SIPLACE SpeedStar
6
Fig. 6.1 - 2 Localização dos trocadores de pipetas para o SIPLACE SpeedStar - exemplo
(1) Carro de componentes na posição interna
(PPW) Trocador de pipetas
(PA) Zona de montagem
(1)
(1)
