6 Extensões da estação Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 6.1 Trocador de pipetas A p artir da versão de software SR.713.1 E dição 12/2020 PT 292 6.1.2.3 Carregador de pipet as com 9 garagens p ara pipeta …
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 6 Extensões da estação
A partir da versão de software SR.713.1 Edição 12/2020 PT 6.1 Trocador de pipetas
291
6.1.2.2 Carregador de pipetas com 20 garagens para pipetas 20xx
6

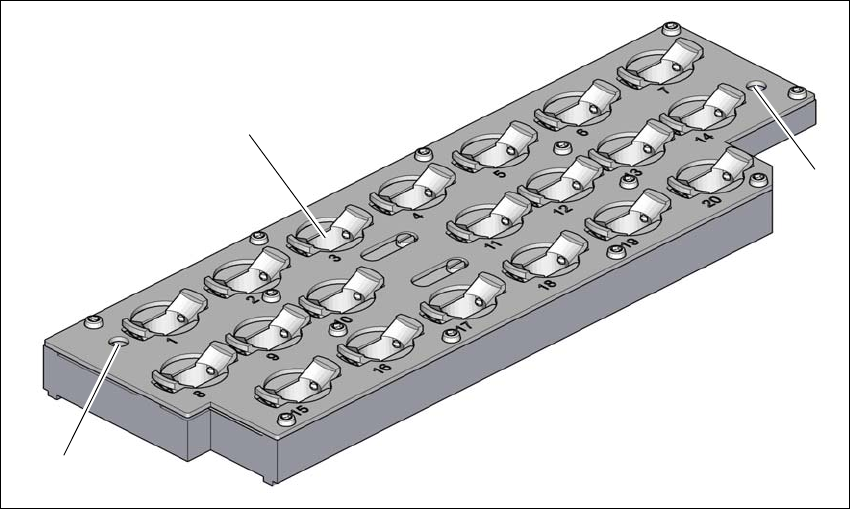

Fig. 6.1 - 4 Carregador de pipetas para pipetas 20xx com 20 garagens - placa de bloqueio aberta
(1) 20 garagens para pipetas 20xx
(2) Marcas (visível apenas com a placa de travamento aberta)
(2)
(1)
(2)
6 Extensões da estação Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
6.1 Trocador de pipetas A partir da versão de software SR.713.1 Edição 12/2020 PT
292
6.1.2.3 Carregador de pipetas com 9 garagens para pipetas 28xx
6

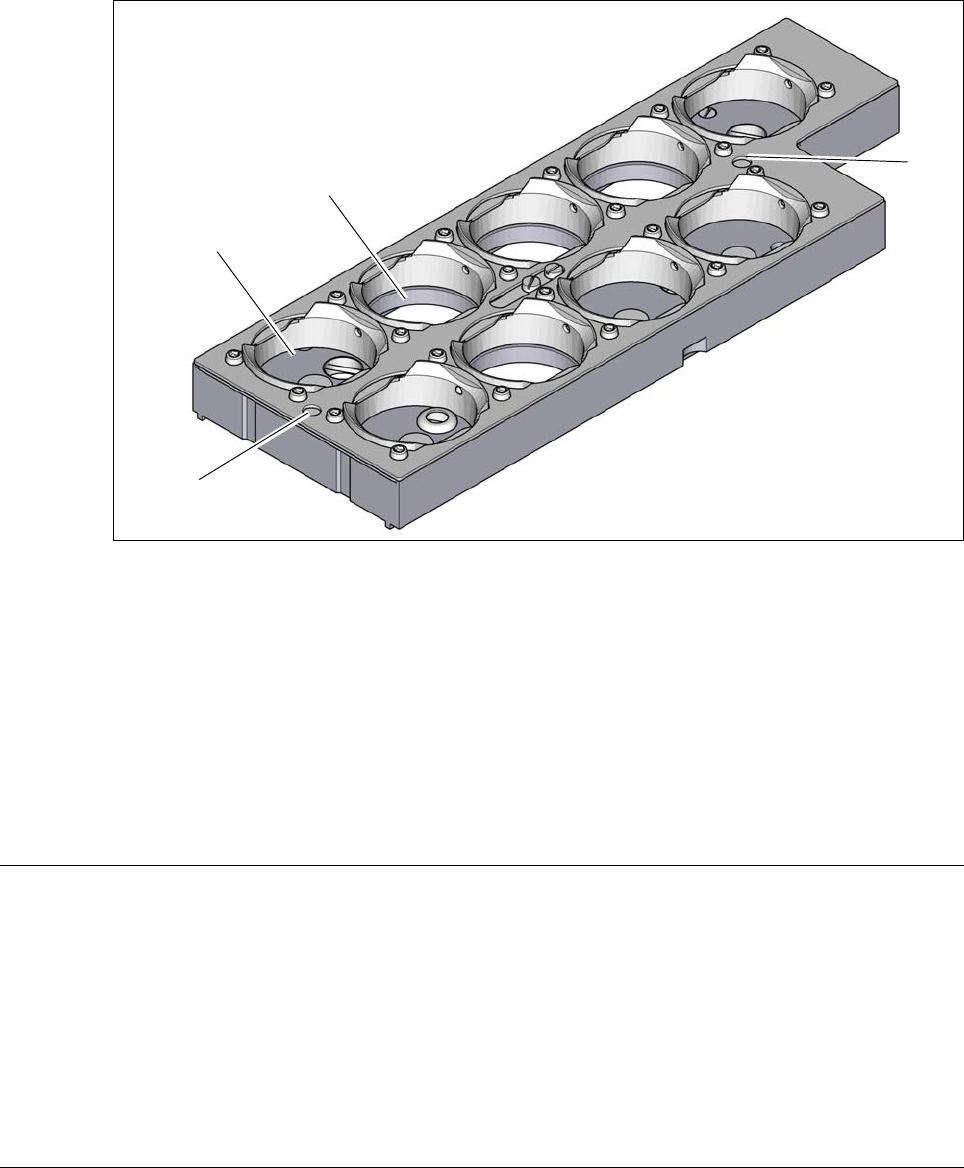

Fig. 6.1 - 5 Carregador de pipetas para pipetas 28xx
(1) 5 garagens para pipetas 28xx com um comprimento de pipeta máximo de 12,5 mm
(número de garagens 1, 5, 6, 8 e 9)
(2) 4 garagens para pipetas 28xx com um comprimento de pipeta máximo de 16,5 mm
(número de garagens 2, 3, 4 e 7)
(3) Marcas (visível apenas com a placa de travamento aberta)
6.1.2.4 Dados técnicos
6
(1)
(2)
(3)
(3)
Trocador de pipetas para o SIPLACE MultiStar
Número de carregadores por compartimento
*a
4
Quantidade máx. de garagens de pipetas por com-
partimento
69
Configuração padrão por compartimento 3 carregadores com 60 pçs Garagens de pipetas
20xx
1 carregador com 9 pçs Garagens de pipetas 28xx
Tipos de pipetas 20xx, 28xx
*)a Todos os carregadores no trocador de pipetas devem estar sempre preparados.
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 6 Extensões da estação
A partir da versão de software SR.713.1 Edição 12/2020 PT 6.1 Trocador de pipetas
293
6.1.2.5 Localização dos trocadores de pipetas para o SIPLACE MultiStar
6

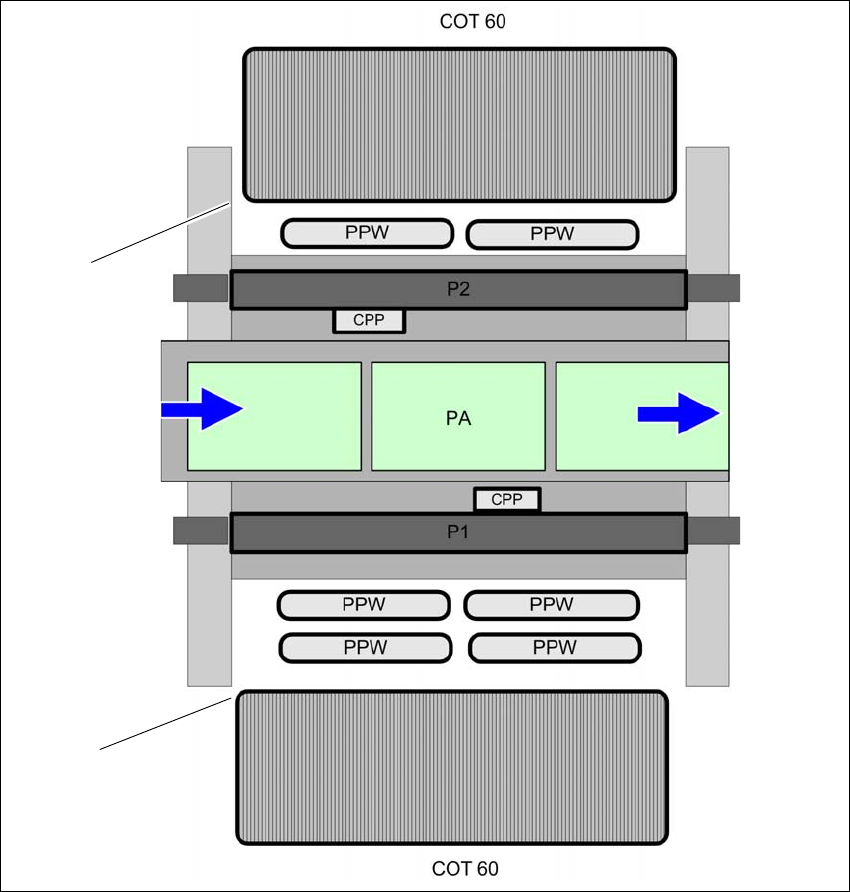

Fig. 6.1 - 6 Posição dos trocadores de pipetas SIPLACE MultiStar - exemplo
6
(1) Carro de componentes na posição interna
(2) Carro de componentes na posição externa
(PPW) Trocador de pipetas
(PA) Zona de montagem
(1)
(2)
