Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 6 Extensões da estação A partir da versão de software SR .713.1 Edição 12/2020 PT 6.1 Tro cador de pipetas 297 6.1.3.4 T rocador de pipetas "Sé rie 2" p ara o S…
6 Extensões da estação Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
6.1 Trocador de pipetas A partir da versão de software SR.713.1 Edição 12/2020 PT
296
6
Coloque o carregador sobre as esferas de botão de pressão (Item 5 na Fig. 6.1 - 7, página
295
).
Pressione o carregador uniformemente para baixo, de modo que as esferas de botão de
pressão encaixem simultaneamente em todos os botões de pressão.
6.1.3.3 Reconhecimento da posição
Cada carregador do trocador de pipetas possui duas marcas para determinar a posição.
6

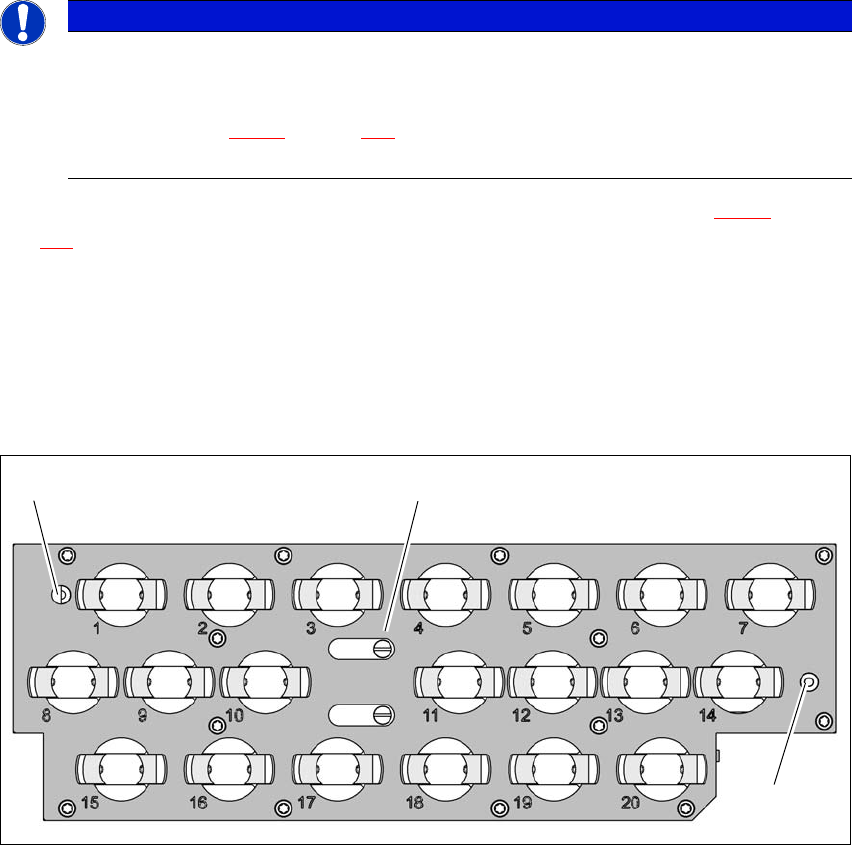

Fig. 6.1 - 8 Carregador de pipetas - numeração das garagens, marcas para determinar a posição e a posição angu-
lar
(1) Placa de travamento na posição "Carregador aberto"
(2) Marcas para determinar a posição
NOTA
6
Desloque a placa de travamento para a posição "carregador travado".
Antes da colocação, alinhe o carregador de tal modo que os pinos cilíndricos (Item
2 e 6 na Fig. 6.1 - 7
, página 295) possam deslizar para o furo de centragem e para
o furo oblongo.
(1)
(2)
(2)
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 6 Extensões da estação
A partir da versão de software SR.713.1 Edição 12/2020 PT 6.1 Trocador de pipetas
297
6.1.3.4 Trocador de pipetas "Série 2" para o SIPLACE MultiStar
Nº de artigo 00519842-xx Trocador de pipetas CPP para Série 2, SX
O trocador de pipetas da "Série 2" pode ser instalado nos seguintes compartimentos:
Estação de montagem SX:Compartimentos 1 e 2
O pacote de montagem posterior contém, além do trocador de pipetas, um conjunto de monta-
gem.
6

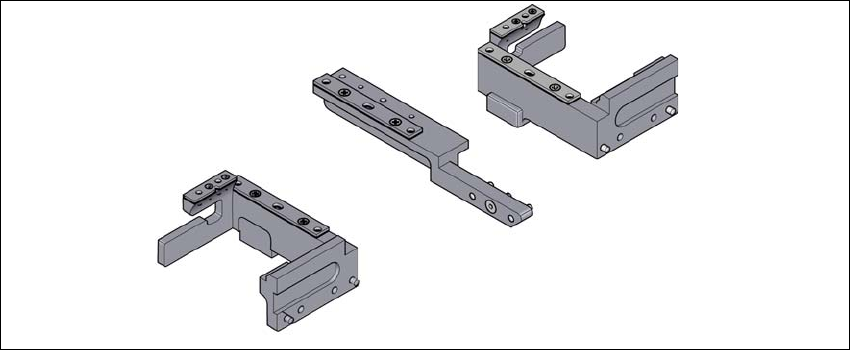

Fig. 6.1 - 9 Conjunto de montagem para o trocador de pipetas da "Série 2"
6 Extensões da estação Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
6.1 Trocador de pipetas A partir da versão de software SR.713.1 Edição 12/2020 PT
298
6.1.4 Trocador de pipetas para o SIPLACE TwinStar
Nº de artigo 03005191-xx Carregador para 2 pipetas
Nº de artigo 03001807-xx Carregador para 1 pipeta
6
Fig. 6.1 - 10 Trocador de pipetas para o SIPLACE TwinStar
6.1.4.1 Descrição
Este trocador de pipetas pode receber até 12 carregadores de pipetas. Estão disponíveis dois ti-
pos de carregadores: carregadores padrão e carregadores para pipetas especiais ou garras. Os
carregadores estão assentados sobre um suporte comum. Cada um está centralizado com dois
pinos cilíndricos e fixado com dois parafusos de cabeça escareada.
