Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 6 Extensões da estação A partir da versão de software SR.713.1 Edição 12/2020 PT 6.4 Tro cador Waffle-Pack (WPC5/WPC6) 309 6.4.6 Raios de manobra do WPC5/WPC6 6 Fig. 6.4 …
6 Extensões da estação Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
6.4 Trocador Waffle-Pack (WPC5/WPC6) A partir da versão de software SR.713.1 Edição 12/2020 PT
308
6.4.5.2 Valores de conexão elétrica
6
6.4.5.3 Influências ambientais permitidas
6
Tensão de conexão 3 x 200 V~ ± 5 %; 50/60 Hz (Japão)
3 x 208 V~ ± 5 %; 50/60 Hz (EUA)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Europa)
3 x 415 V~ ± 5 %; 50/60 Hz
Potência aparente nominal 1,5 kVA
Potência efetiva nominal 1,0 kW
Temperatura ambiente entre 15°C e 35°C
Umidade do ar 30 - 75%
(em média não acima de 45%, de forma a excluir conden-
sação na estação de montagem em todos os casos.)
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 6 Extensões da estação
A partir da versão de software SR.713.1 Edição 12/2020 PT 6.4 Trocador Waffle-Pack (WPC5/WPC6)
309
6.4.6 Raios de manobra do WPC5/WPC6
6

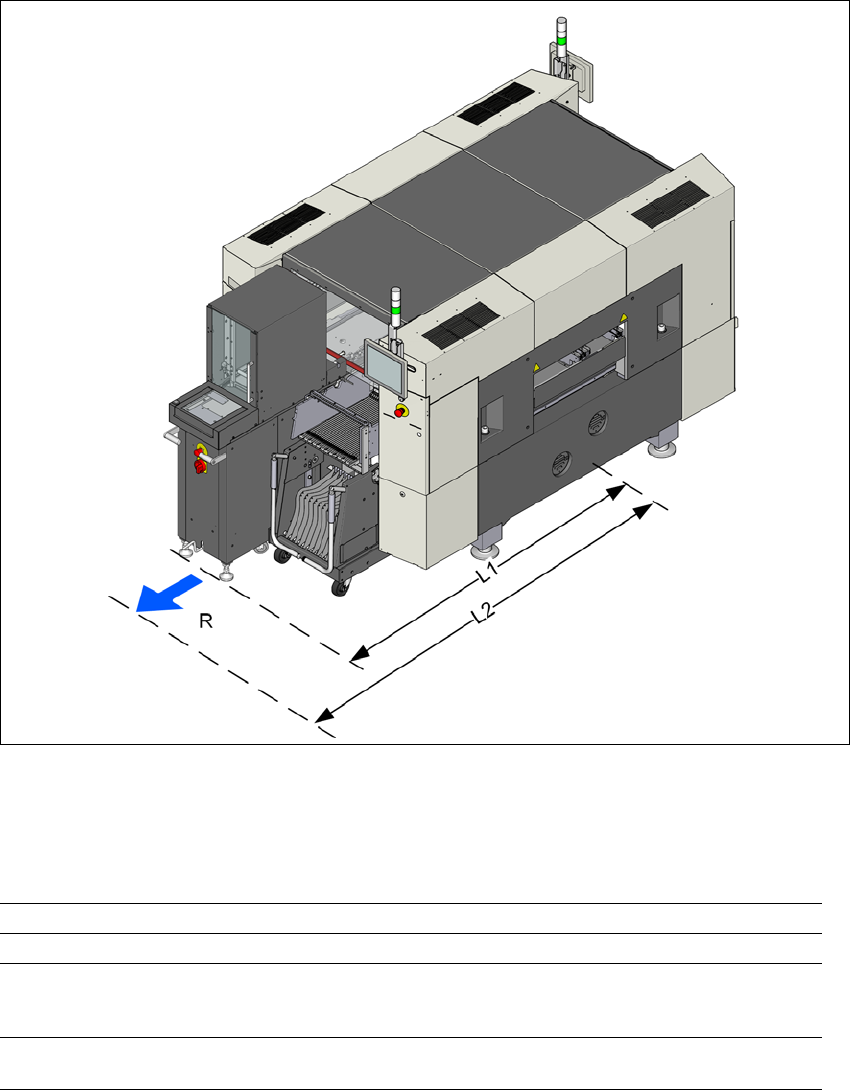

Fig. 6.4 - 2 Raios de manobra do WPC5/WPC6 na estação de montagem SX1/SX2
Os raios de manobra R do WPC5/WPC6 na estação de montagem SX1/SX2 medem:
6
Compartimento 1 Compartimento 2
Raio de manobra R 750 mm 750 mm
Distância L1: Centro da
máquina até a aresta externa do
WPC
1860 mm 1860 mm
Distância L2: Centro da
máquina até a parede
2610 mm 2610 mm
6 Extensões da estação Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
6.4 Trocador Waffle-Pack (WPC5/WPC6) A partir da versão de software SR.713.1 Edição 12/2020 PT
310
6.4.7 Instruções de instalação para o WPC5/WPC6
O WPC5/WPC6 pode ser atracado no lado esquerdo (no compartimento 1 ou compartimento 2)
da estação de montagem SX.
6.4.8 Dimensões com WPC5/WPC6
6
Fig. 6.4 - 3 Dimensões da estação de montagem SX com WPC5/WPC6
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) Compartimento para o carro de componentes com 30 trilhas
