6 Extensões da estação Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
6.9 SIPLACE Very High Force TwinStar (VHF TH) A partir da versão de software SR.713.1 Edição 12/2020 PT
324
6.9.3 Dados técnicos
6
Os demais dados técnicos do SIPLACE TwinStar e do SIPLACE Very High Force TwinStar são
idênticos (veja seção3.7.6.1
, página139).
Força de colocação programável
1,0 N - 15 N
2,0 N - 70 N
2,0 N -100 N
*a
*)a SIPLACE Very High Force Twin Star (VHF TH) com número de artigo 03096701-03 e OSC Package
Altura máx. do componente
50 mm
*b
*)b Altura máx. do componente 50 mm sob consulta com Very High Force TwinStar (VHF TH) e tipo de pipeta
508.
Peso máx. do componente
160 g até no máx. 300 g
*c
*)c Em componentes de até 300 g utilize a função de medição e determinação da inércia da massa de com-
ponentes e pipetas na estação. Os valores de inércia determinados podem ser armazenados no editor de
componentes e pipetas do SIPLACE Pro Desk. Recomendação: A função de medição do momento de inér-
cia da massa para componentes com peso a partir de 50 g.
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 6 Extensões da estação
A partir da versão de software SR.713.1 Edição 12/2020 PT 6.10 Câmeras estacionárias
325
6.10 Câmeras estacionárias
6.10.1 Câmera de componentes estacionária P&P, tipo 25 GigE (câmera Flip-Chip)
Nº de artigo 03222727-xx Câmera de componentes estacionária, tipo 25 GigE
6

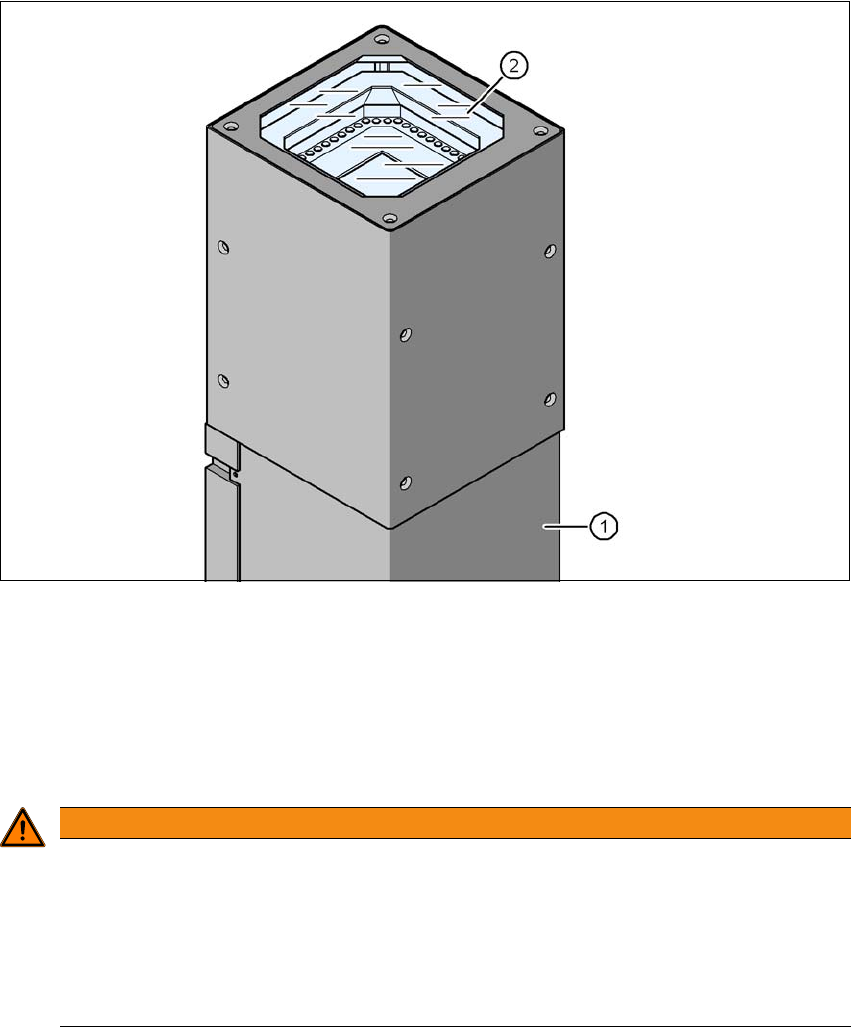

Fig. 6.10 - 1 Câmera de componentes estacionária, P&P, tipo 25, GigE (câmera Flip-Chip)
(1) Carcaça da câmera com câmera e amplificador de câmera integrados
(2) Placa de vidro - embaixo encontram-se os planos de iluminação e do sistema ótico
6.10.1.1 Instruções de segurança
6
ALERTA
Perigo de colisão!
Quando da troca do cabeçote de montagem de um TwinStar para um SpeedStar, o
SpeedStar irá colidir nas carcaças das câmeras.
Desmonte as câmeras de componentes estacionárias do TwinStar.
No caso de uma troca da cabeçote de montagem de TwinStar para um MultiStar, a
câmera de componentes estacionária é instalada na posição inferior.
6 Extensões da estação Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
6.10 Câmeras estacionárias A partir da versão de software SR.713.1 Edição 12/2020 PT
326
6.10.1.2 Dados técnicos
6
Dimensões dos compo-
nentes
0,2 mm x 0,2 mm até 16 mm x 16 mm com medição simples do
componente
Leque de componentes 0402 até SO, PLCC, QFP, soquete, conector, BGA, componente
especial, Bare Die, Flip-Chip, Shield
Retícula mín. dos pinos 0,25 mm
Largura mín. dos pinos 0,1 mm
Retícula mín. da esfera 0,14 mm
Diâmetro mín. da esfera 0,08 mm
Campo de visão 19,4 mm x 19,4 mm
Tipo de iluminação Luz incidente (6 planos livremente programáveis)
