Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 6 Extensões da estação A partir da versão de software SR.713.1 Edição 12/2020 PT 6.15 Sm art Pin Support 333 6 Fig. 6.15 - 3 Smart Pin Support - tipo de carregador Q10 6 …
6 Extensões da estação Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
6.15 Smart Pin Support A partir da versão de software SR.713.1 Edição 12/2020 PT
332
6

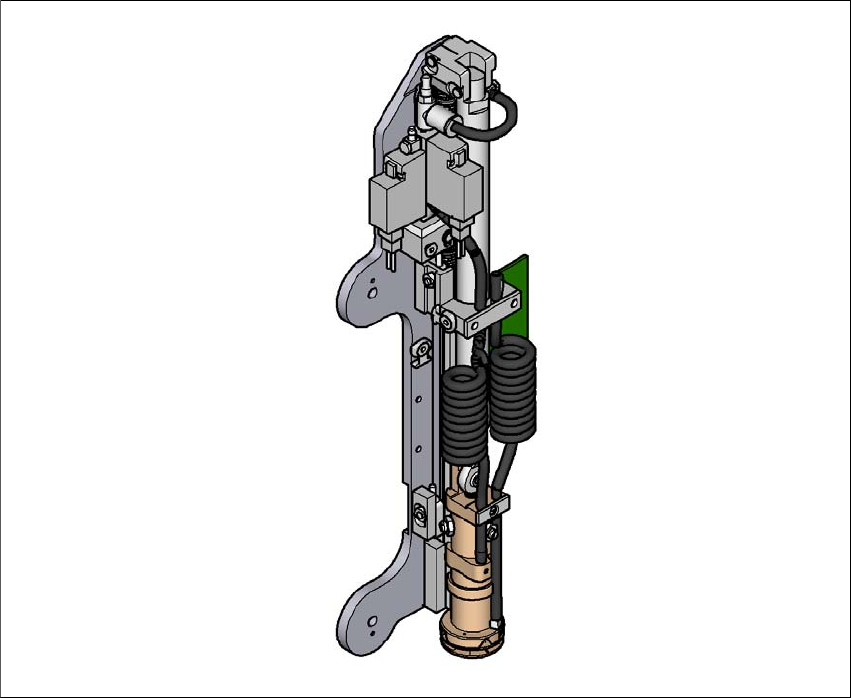

Fig. 6.15 - 2 Unidade de garras do Smart Pin Support
A unidade de garras está montada no portal. A unidade de garras busca os pinos de suporte dos
carregadores previstos para tal e os posiciona na mesa elevadora. As posições dos pinos de su-
porte na estação de montagem são determinadas no editor de PCI da SIPLACE Pro para cada
lado da placa de circuito impresso.
Para as diversas configurações de máquina estão disponíveis dois carregadores diferentes para
a troca automática de no máx. 10 pinos de suporte. Estes carregadores são fixados em um porta-
carregador e montados no dispositivo de inserção do carro de componentes.
– Smart Pin Support - tipo de carregador Q10 [Nº de artigo 03087404-xx]
– Smart Pin Support - tipo de carregador L10 [Nº de artigo 03087508-xx]
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 6 Extensões da estação
A partir da versão de software SR.713.1 Edição 12/2020 PT 6.15 Smart Pin Support
333
6

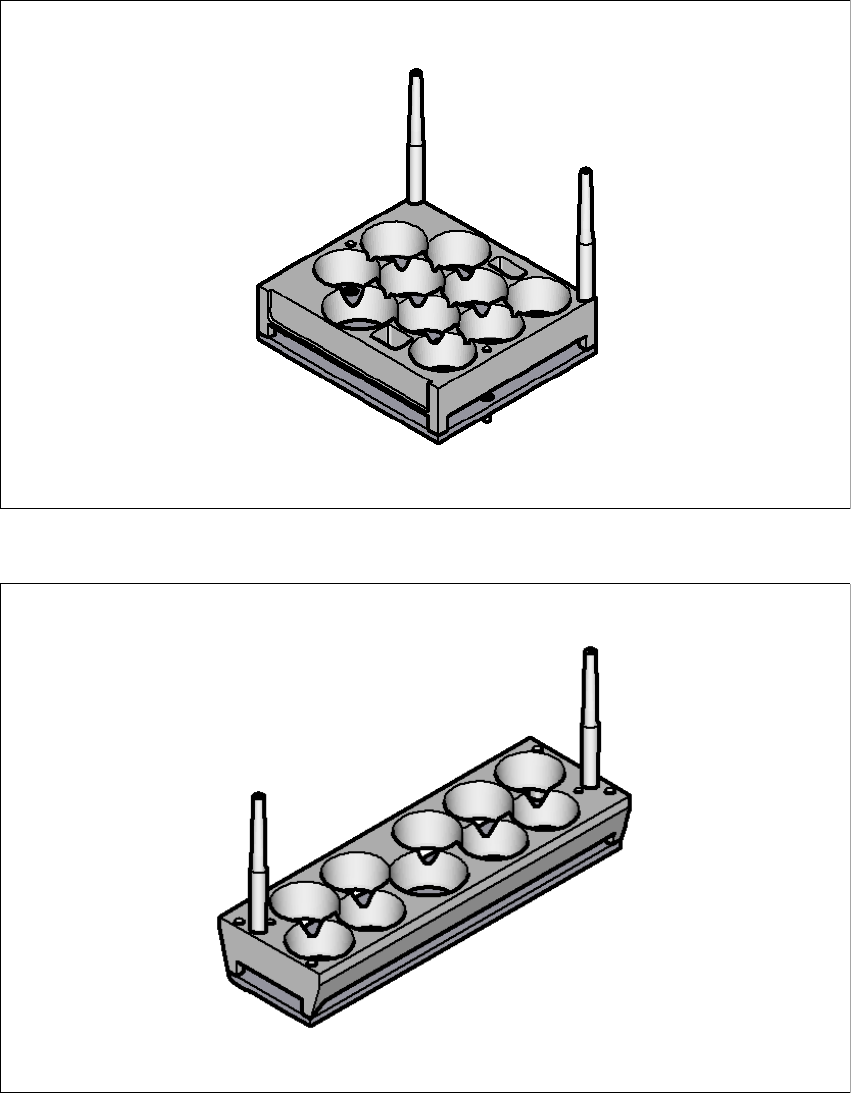

Fig. 6.15 - 3 Smart Pin Support - tipo de carregador Q10
6
Fig. 6.15 - 4 Smart Pin Support - tipo de carregador L10
6 Extensões da estação Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
6.16 Monitor LCD com teclado A partir da versão de software SR.713.1 Edição 12/2020 PT
334
6.16 Monitor LCD com teclado
A SIPLACE SX1/SX2 V2 possui por padrão um monitor 15" LCD com teclado.
Em substituição ao monitor Multi-Touch padrão, na SIPLACE SX1/SX2 V3 é possível configurar
um monitor 15" LCD com teclado nos dois painéis de operação.
6

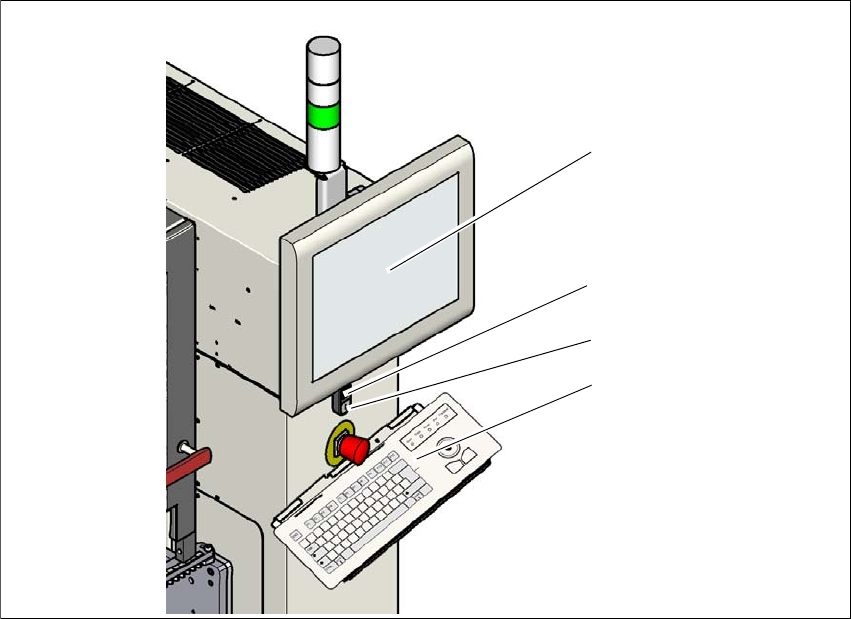

Fig. 6.16 - 1 Monitor LCD com teclado
(1) Monitor LCD
(2) Teclas Start (brancas) na estação de montagem
(3) Tecla Stop (preta) na estação de montagem
(4) Teclado
(1)
(4)
(2)
(3)
