Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 2 Segurança op eracional A partir da versão de software SR.713.1 Edição 12/2020 PT 2.2 Pla cas de a lerta 53 2.2.7.1 Placas de alert a W206, W250, W251 nos lados internos…

100%1 / 362
2 Segurança operacional Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
2.2 Placas de alerta A partir da versão de software SR.713.1 Edição 12/2020 PT
52
2.2.7 Placas de alerta na alimentação elétrica
2
Item W 012 na Fig. 2.2 - 8, página 52 Nº de artigo 03009345-01 (quantidade por estação de mon-
tagem: 3).
Item W 012 na Fig. 2.2 - 10
, página 54 Nº de artigo 03009345-01 (quantidade por estação de mon-
tagem: 2).
Fig. 2.2 - 8 Placa de alerta W 012, cobertura da alimentação elétrica
Item W 012, na cobertura lateral da alimentação elétrica
Item W 012 na cobertura inferior
Item W 012 Cobertura do compartimento para alojar a bomba de vácuo
TENSÕES PERIGOSAS!
Peças identificadas permanecem sob tensão mesmo com o inter-
ruptor principal desligado e o plugue desconectado da rede elé-
trica.
Desconectar a estação de montagem da rede elétrica antes de re-
alizar trabalhos de manutenção.
Região NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W 012
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 2 Segurança operacional
A partir da versão de software SR.713.1 Edição 12/2020 PT 2.2 Placas de alerta
53
2.2.7.1 Placas de alerta W206, W250, W251 nos lados internos das portas de setor
2

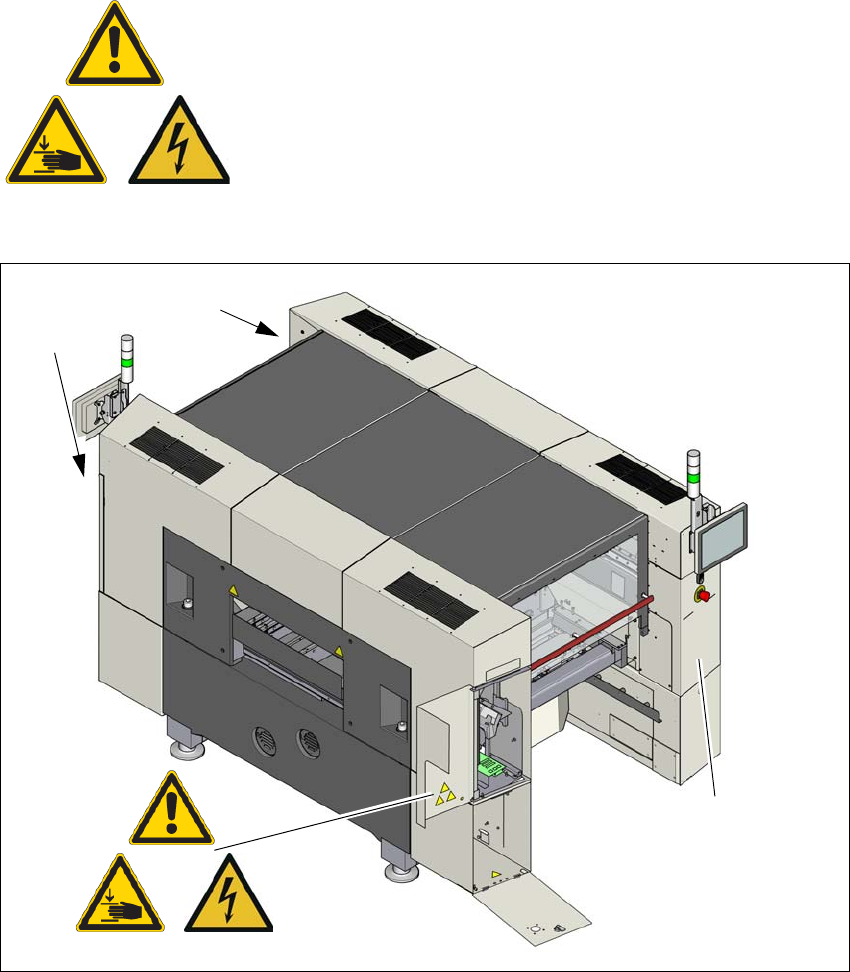

Fig. 2.2 - 9 Placas de alerta no lado interno das portas de setor
Item W 001, no lado interno das portas de setor, Nº Art. 03131410-xx
Item W 024, no lado interno das portas de setor, Nº Art. 03155346-xx
Item W 012, no lado interno das portas de setor, Nº Art. 03155378-xx
A estação de montagem só pode ser colocada em funcionamento
com o Stopper incorporado e porta fechada.
(W 024)
(W 012)
(W 001)
W 001, W 012, W 024
internamente na porta
W 001, W 012, W 024
internamente na porta
(W 024)
(W 012)
(W 001)
2 Segurança operacional Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
2.2 Placas de alerta A partir da versão de software SR.713.1 Edição 12/2020 PT
54
2.2.7.2 Placas de alerta na alimentação elétrica
2
Item W 220 na Fig. 2.2 - 10, página 54, Nº art. 03114591-01 (quantidade por máquina automática:
3).

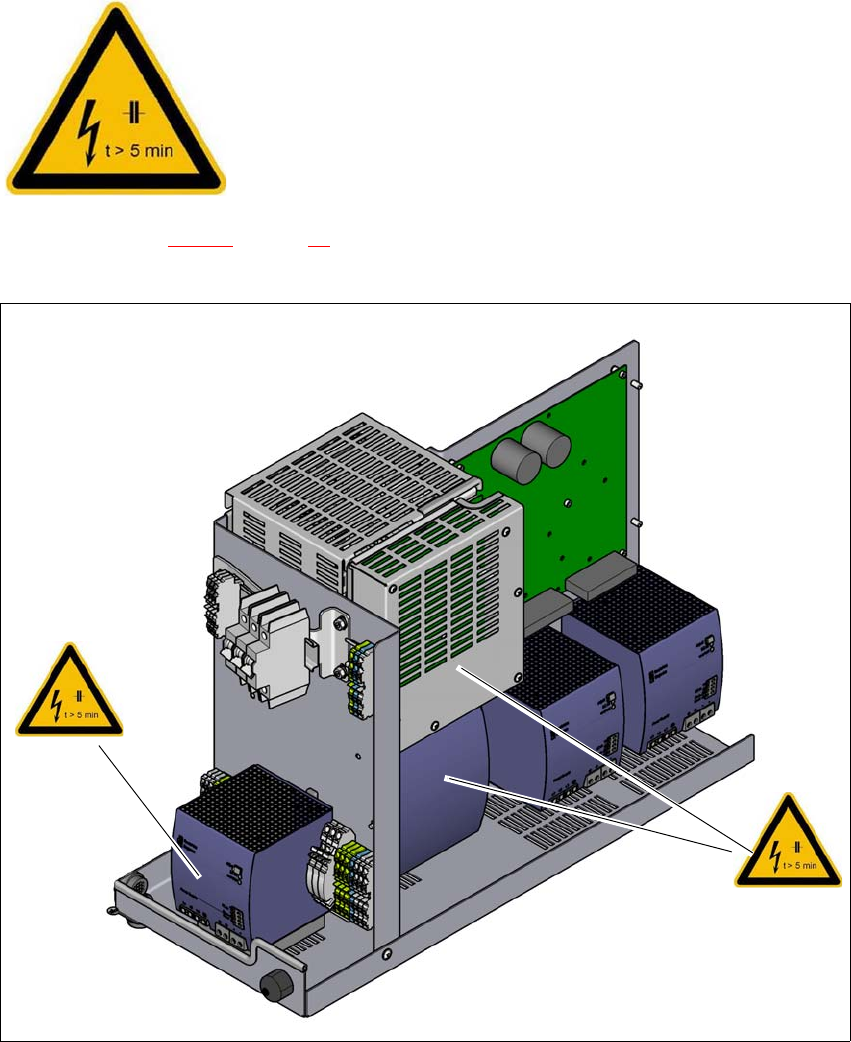

Fig. 2.2 - 10 Placa de alerta W 220 na alimentação elétrica
– W 220 na bateria do condensador PCS417
– W 220 na alimentação de energia elétrica do conversor AC/DC (160 V DC /300 V DC).
– W 220 na cobertura do desligamento de segurança (CSB)
2
2
TENSÃO DA REDE!
Desligar o interruptor principal, desconectar o plugue da rede
elétrica e aguardar 5 minutos até os condensadores descarrega-
rem.
Região NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W 220
W 220
