- 11 -

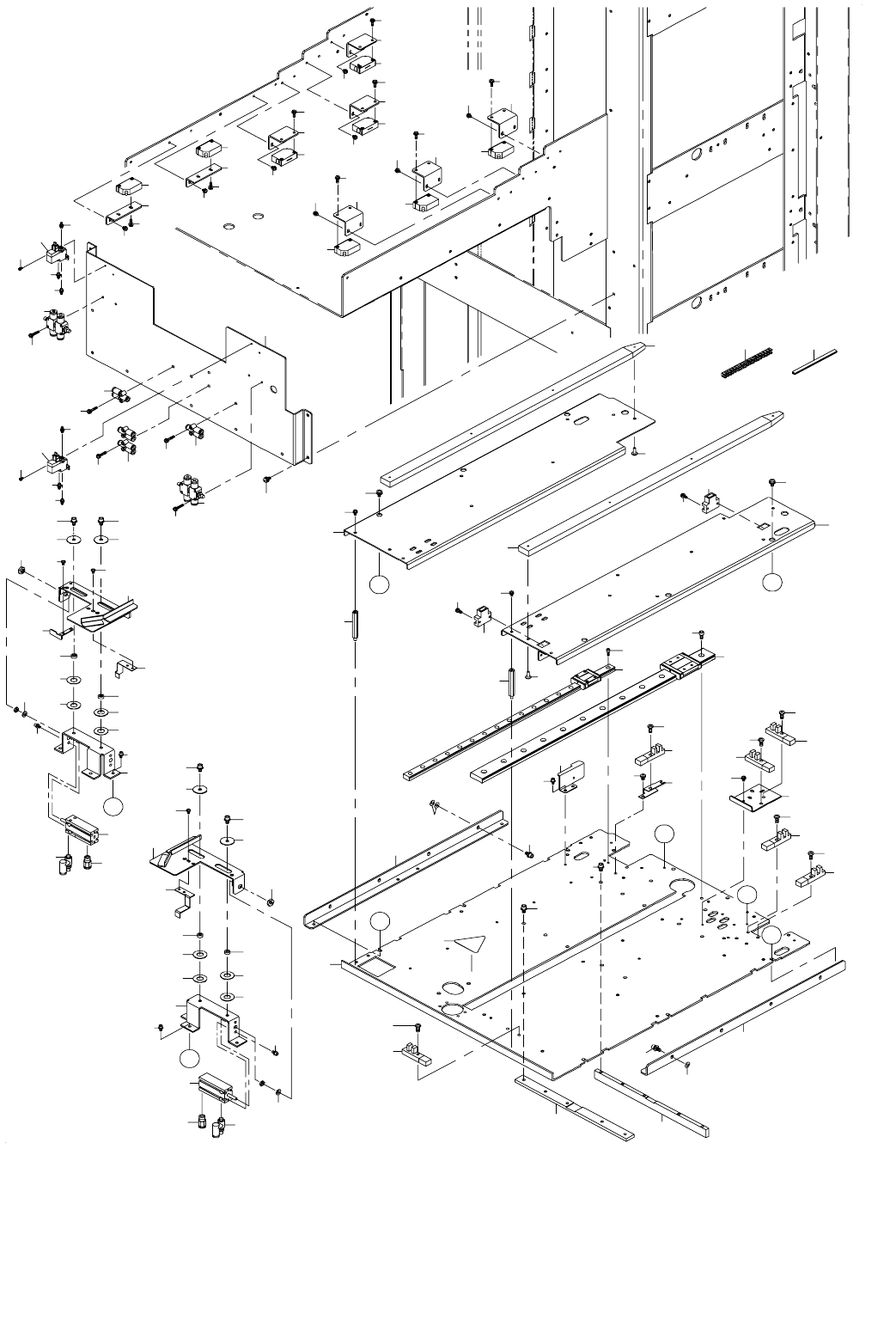

6. Y UNIT(2)(FOR TR8S)
Ｙ ユニット（２）（ＴＲ８Ｓ用）
1
2
2
3
4
4
5
5
75
9
8
7
6
25
24
15
14
13
17
16
17
14
13
17
11
17
15
16
10
12
12
21
22
19
18
23
20
20
23
18
19
22
21
26
27
36
28
34
33
34
32
30
29
31
72
74
73
35
40
37
39
A
38
39
40
A
56
62
68
69
67
61
64
58
64
63
59
70
63
65
60
57
66
44
47
54
53
49
48
50
51
48
49
42
45
46
55
43
52
41
71
71
76
76
- 12 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-54608 Y_SLIDER_BASE_8S
Ｙ スライダーベース８ Ｓ
1
2 PH-0400122-C0 PIN
平行ピン
2
3 SL-6031092-TN SCREW
座金付き六角穴ボルト
4
4 400-49188 X SLIDER GUIDE
Ｘ スライダーガイド
2
5 SM-6030802-TN SCREW
六角穴ボルト
10
6 E1452-726-000 CHUCK BASE H
チャックベース Ｈ
1
7 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ ３ Ｌ ＝５
4
8 400-48776 HOLDER GUIDE
ホルダーガイド
1
9 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ ３ Ｘ ６
5
10 E6137-723-000 Y HOLD BASE LA
Ｙ ホールドベース ＬＡ
1
11 E6138-723-000 Y HOLD BASE RA
Ｙ ホールドベース ＲＡ
1
12 SM-6030802-TN SCREW
六角穴ボルト
8
13 E1420-726-000 MARK BASE
マークベース
2
14 E2601-725-000 MARK
マーク
2
15 E1401-726-000 TRAY CHUCK PIN
トレイチャックピン
2
16 400-48807 Y HOLD ROLLER
Ｙ ホールドローラー
2
17 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
4
18 E1425-726-000 CHUCK O-S BR
チャック開閉 ＢＲ
2
19 E1426-726-000 CHUCK O-S SD
チャック開閉 ＳＤ
2
20 NM-6030003-SC NUT M3
六角ナット Ｍ ３
2
21 RE-0200000-K0 E-RING 2
Ｅ 形止め輪 ２
2
22 SB-1030002-00 BEARING
ころがり軸受
2
23 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
2
24 E1458-726-000 CHUCK SPA
チャック ＳＰＡ
1
25 E1459-726-000 SP GUIDE SHAFT
ＳＰ ガイドシャフト
1
26 E1390-726-000 Y SENSOR DOG
Ｙ センサドグ
1
27 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
28 401-54591 Y_SLIDE_LINK
Ｙ スライドリンク
1
29 400-49268 PIVOT SLEEVE
ピボットスリーブ
1
30 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
1
31 400-49273 SCREW
座金付き六角穴ボルト
1
32 400-49266 PIVOT SLEEVE A
ピボットスリーブ Ａ
1
33 400-49267 PIVOT COLLAR
ピボットカラー
1
34 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
2
35 SL-6042592-TN SCREW
座金付き六角穴ボルト
1
36 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
1
37 400-49270 COVER PLATE L
カバープレート Ｌ
1
38 400-49271 COVER PLATE R
カバープレート Ｒ
1
39 400-49272 COLLAR
カラー
4
40 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
41 401-41282 CHUCK_PUSHER_R_ASM
チャックプッシャ− Ｒ 組
1
42 401-41120 CHUCK_PUSHER_BASE_R
チャックプッシャーベース Ｒ
(1)
43 401-41122 CHUCK_PUSHER_R
チャックプッシャー Ｒ
(1)
44 SB-1040011-00 BEARING
ころがり軸受
(1)
45 401-41124 CHUCK_PUSHER_STAND
チャックプッシャースタンド
(1)
46 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
47 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
(1)
48 401-41126 SPACER_A
スペーサ Ａ
(2)
49 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
50 401-41125 SPACER
スペーサ
(1)
51 E3404-700-000 THRUST WASHER
スラストワッシャー
(1)
52 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(1)
53 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
54 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(1)
55 401-41127 CHUCK_PUSHER_SP_R
チャックプッシャー ＳＰ ＿ Ｒ
(1)
56 401-41283 CHUCK_PUSHER_L_ASM
チャックプッシャ− Ｌ 組
1
57 401-41121 CHUCK_PUSHER_BASE_L
チャックプッシャーベース Ｌ
(1)
58 401-41123 CHUCK_PUSHER_L
チャックプッシャー Ｌ
(1)
59 SB-1040011-00 BEARING
ころがり軸受
(1)
60 401-41124 CHUCK_PUSHER_STAND
チャックプッシャースタンド
(1)
61 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
62 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
(1)
63 401-41126 SPACER_A
スペーサ Ａ
(2)
64 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
65 401-41125 SPACER
スペーサ
(1)
66 E3404-700-000 THRUST WASHER
スラストワッシャー
(1)
67 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(1)
68 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
69 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(1)
70 401-41128 CHUCK_PUSHER_SP_L
チャックプッシャー ＳＰ ＿ Ｌ
(1)
71 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
8
72 400-49264 PIVOT SLEEVE B
ピボットスリーブ Ｂ
1
73 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
1
74 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
1
75 E1455-726-000 STOPPER BOLT
ストッパボルト
2
76 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
- 13 -
7. Y UNIT(3)(FOR TR8S)
Ｙ ユニット（３）（ＴＲ８Ｓ用）
1
4
3
A
B
2
3
B
5
5
A
6
7
8
9
42
43
34
40
38
39
38
39
35
36
36
36
32
33
31
29
41
37
36
35
58
59
57
51
52
53
53
53
49
50
46
53
52
48
54
60
55
55
30
44
45
C
C
47
56
56
D
D
61
62
63
65
65
64
65
64
64
65
65
64
65
63
67
70
66
70
72
71
73
73
74
74
75
75
76
77
77
76
10
78
78
10
16
15
18
16
15
10
1310
11
14
11
10
78
78
78
19
20
21
22
23
25
24
24
25
26
27
26
27
28
2
12
10
12
78
13
1
17
68
69
82
80
81
79
14
14
14
14
14
19
83 84
85
85
85
23
85
85
22
85
26
27
