- 17 - 9. Y UNIT(2)(FOR TR8S R) Ｙ ユ ニット（２） （ Ｔ Ｒ８Ｓ Ｒ用 ） 1 2 2 3 4 4 5 5 75 9 8 7 6 25 24 15 14 13 17 16 17 14 13 17 11 17 15 16 10 12 12 21 22 19 18 23 20 20 23 18 19 22 21 26 27 36 28 34 33 34 32 30 29 31 72 74 73 35 40…
- 16 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-54597 Y_MOTOR_BR
Ｙ モーターブラケット
1
2 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
3 400-45060 Y MOTOR ASM
Ｙ モータ組
1
4 SL-6041042-TN BOLT
座金付き六角穴ボルト
4
5 E1341-726-000 Y DRIVE PULLEY
Ｙ ドライブプーリ
1
6 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
7 401-54600 FAN_BRACKET
ファンブラケット
1
8 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ ４ Ｌ ＝６
2
9 400-49579 FAN MOTOR(Y MOTOR) ASM
ファンモータ（Ｙ モータ）組
1
10 HM-0017800-10 FINGER GUARD
フィンガーガード
2
11 SL-6044092-TN SCREW
座金付き六角穴ボルト
4
12 NM-3040520-SF FLANGE NUT M4
フランジナット
2
13 401-83089 YT_PULLEY_BR
ＹＴ プーリブラケット
2
14 401-54618 T_PULLEY_SHAFT
Ｔ プーリーシャフト
4
15 401-54612 YJ_TENSIONER_PULLEY
ＹＪ テンショナープーリー
2
16 SB-1060009-00 BEARING
ベアリング
8
17 RC-0560711-KP RETAINING RING
Ｃ 形止め輪
4
18 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
6
19 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
20 E1317-726-000 Y BELT STOPPER
Ｙ ベルト押え
1
21 401-54619 T_PULLEY
Ｔ プーリー
2
22 SL-6031042-TN SCREW
座金付き六角穴ボルト
4
23 400-49728 TRAY HLD S.V. ASM
トレイ ＨＬＤ Ｓ．Ｖ．組
1
24 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
2
25 PJ-3040405-04 ELBOW UNION
エルボユニオン
2
26 PX-0505010-00 SILENCER
消音器
2
27 PJ-3010605-03 HALF UNION
ハ−フ ユニオン
1
28 401-83090 YJ_BRACKET_L
ＹＪ ブラケット Ｌ
1
29 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
30 401-83092 YJ_SHAFT_L
ＹＪ シャフト Ｌ
1
31 401-83091 YJ_PULLEY_P30
ＹＪ プーリ Ｐ ３０
1
32 E1341-726-000 Y DRIVE PULLEY
Ｙ ドライブプーリ
1
33 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
4
34 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
2
35 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
36 401-54596 YJ_TENSION_BASE
ＹＪ テンションベース
1
37 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
38 HD-0017100-00 SENSOR
フォトインタラプタ
1
39 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝１０
1
40 401-54598 YJ_TENSIONER
ＹＪ テンショナー
1
41 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
42 401-54618 T_PULLEY_SHAFT
Ｔ プーリーシャフト
1
43 401-54612 YJ_TENSIONER_PULLEY
ＹＪ テンショナープーリー
1
44 SB-1060009-00 BEARING
ベアリング
2
45 RC-0560711-KP RETAINING RING
Ｃ 形止め輪
1
46 401-83088 YJ_BELT_8S_L
ＹＪベルト８Ｓ＿Ｌ
1
47 401-83087 Y_BELT_8S_L
Ｙベルト８Ｓ＿Ｌ
1
48 401-54599 Y_BELT_CONNECTER
Ｙ ベルトコネクター
1
49 SL-6031092-TN SCREW
座金付き六角穴ボルト
2
50 E1317-726-000 Y BELT STOPPER
Ｙ ベルト押え
1
51 SL-6031042-TN SCREW
座金付き六角穴ボルト
4
52 401-83093 YJ_LINK_BLOCK_L
ＹＪ リンクブロック Ｌ
1
53 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
3
54 401-54590 YJ_BELT_CONN_BR
ＹＪ ベルトコネクタ ＢＲ
1
55 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
56 E1320-726-000 Y BELT CONNECTOR
ＹＪ ベルトコネクタ
1
- 17 -

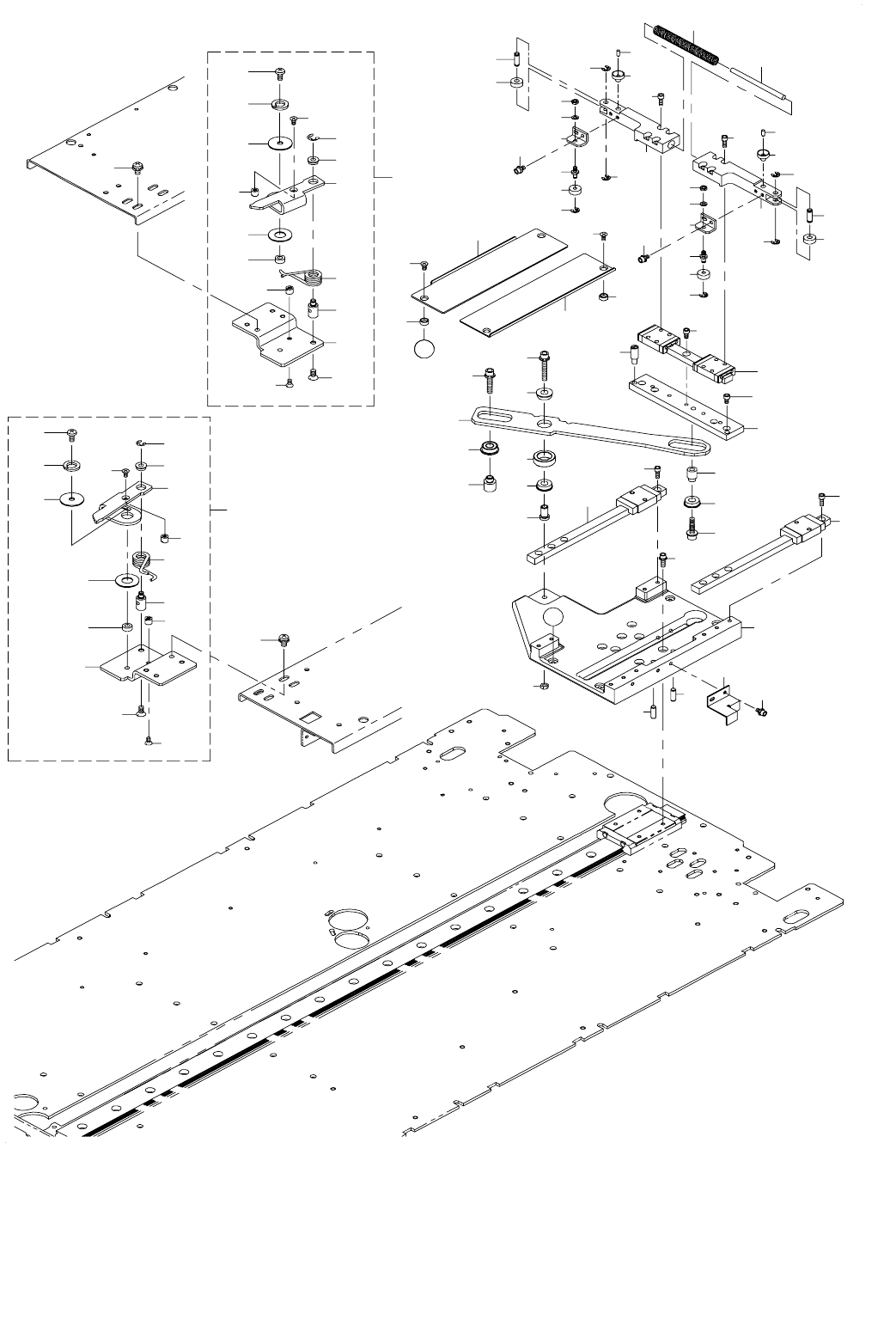

9. Y UNIT(2)(FOR TR8SR)
Ｙ ユニット（２）（ＴＲ８ＳＲ用）
1
2
2
3
4
4
5
5
75
9
8
7
6
25
24
15
14
13
17
16
17
14
13
17
11
17
15
16
10
12
12
21
22
19
18
23
20
20
23
18
19
22
21
26
27
36
28
34
33
34
32
30
29
31
72
74
73
35
40
37
39
A
38
39
40
A
56
62
68
69
67
61
64
58
64
63
59
70
63
65
60
57
66
44
47
54
53
49
48
50
51
48
49
42
45
46
55
43
52
41
71
71
76
76
- 18 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-54608 Y_SLIDER_BASE_8S
Ｙ スライダーベース８ Ｓ
1
2 PH-0400122-C0 PIN
平行ピン
2
3 SL-6031092-TN SCREW
座金付き六角穴ボルト
4
4 400-49188 X SLIDER GUIDE
Ｘ スライダーガイド
2
5 SM-6030802-TN SCREW
六角穴ボルト
10
6 E1452-726-000 CHUCK BASE H
チャックベース Ｈ
1
7 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ ３ Ｌ ＝５
4
8 400-48776 HOLDER GUIDE
ホルダーガイド
1
9 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ ３ Ｘ ６
5
10 E6137-723-000 Y HOLD BASE LA
Ｙ ホールドベース ＬＡ
1
11 E6138-723-000 Y HOLD BASE RA
Ｙ ホールドベース ＲＡ
1
12 SM-6030802-TN SCREW
六角穴ボルト
8
13 E1420-726-000 MARK BASE
マークベース
2
14 E2601-725-000 MARK
マーク
2
15 E1401-726-000 TRAY CHUCK PIN
トレイチャックピン
2
16 400-48807 Y HOLD ROLLER
Ｙ ホールドローラー
2
17 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
4
18 E1425-726-000 CHUCK O-S BR
チャック開閉 ＢＲ
2
19 E1426-726-000 CHUCK O-S SD
チャック開閉 ＳＤ
2
20 NM-6030003-SC NUT M3
六角ナット Ｍ ３
2
21 RE-0200000-K0 E-RING 2
Ｅ 形止め輪 ２
2
22 SB-1030002-00 BEARING
ころがり軸受
2
23 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
2
24 401-65087 CHUCK_SP_B
チャックスプリング Ｂ
1
25 E1459-726-000 SP GUIDE SHAFT
ＳＰ ガイドシャフト
1
26 E1390-726-000 Y SENSOR DOG
Ｙ センサドグ
1
27 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
28 401-83094 Y_SLIDE_LINK_L
Ｙ スライドリンク Ｌ
1
29 400-49268 PIVOT SLEEVE
ピボットスリーブ
1
30 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
1
31 400-49273 SCREW
座金付き六角穴ボルト
1
32 400-49266 PIVOT SLEEVE A
ピボットスリーブ Ａ
1
33 400-49267 PIVOT COLLAR
ピボットカラー
1
34 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
2
35 SL-6042592-TN SCREW
座金付き六角穴ボルト
1
36 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
1
37 400-49270 COVER PLATE L
カバープレート Ｌ
1
38 400-49271 COVER PLATE R
カバープレート Ｒ
1
39 400-49272 COLLAR
カラー
4
40 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
41 401-83511 CHUCK_PUSHER_R_ASM
チャックプッシャー Ｒ 組
1
42 401-41120 CHUCK_PUSHER_BASE_R
チャックプッシャーベース Ｒ
(1)
43 401-83108 CHUCK_PUSHER_R
チャックプッシャー Ｒ
(1)
44 SB-1040011-00 BEARING
ころがり軸受
(1)
45 401-41124 CHUCK_PUSHER_STAND
チャックプッシャースタンド
(1)
46 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
47 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
(1)
48 401-41126 SPACER_A
スペーサ Ａ
(2)
49 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
50 401-41125 SPACER
スペーサ
(1)
51 E3404-700-000 THRUST WASHER
スラストワッシャー
(1)
52 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(1)
53 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
54 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(1)
55 401-41127 CHUCK_PUSHER_SP_R
チャックプッシャー ＳＰ ＿ Ｒ
(1)
56 401-83512 CHUCK_PUSHER_L_ASM
チャックプッシャー Ｌ 組
1
57 401-41121 CHUCK_PUSHER_BASE_L
チャックプッシャーベース Ｌ
(1)
58 401-83107 CHUCK_PUSHER_L
チャックプッシャー Ｌ
(1)
59 SB-1040011-00 BEARING
ころがり軸受
(1)
60 401-41124 CHUCK_PUSHER_STAND
チャックプッシャースタンド
(1)
61 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
62 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
(1)
63 401-41126 SPACER_A
スペーサ Ａ
(2)
64 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
65 401-41125 SPACER
スペーサ
(1)
66 E3404-700-000 THRUST WASHER
スラストワッシャー
(1)
67 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(1)
68 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
69 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(1)
70 401-41128 CHUCK_PUSHER_SP_L
チャックプッシャー ＳＰ ＿ Ｌ
(1)
71 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
8
72 400-49264 PIVOT SLEEVE B
ピボットスリーブ Ｂ
1
73 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
1
74 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
1
75 E1455-726-000 STOPPER BOLT
ストッパボルト
2
76 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
