TR8S_TR8SR-Rev03 - 第23页

- 19 -

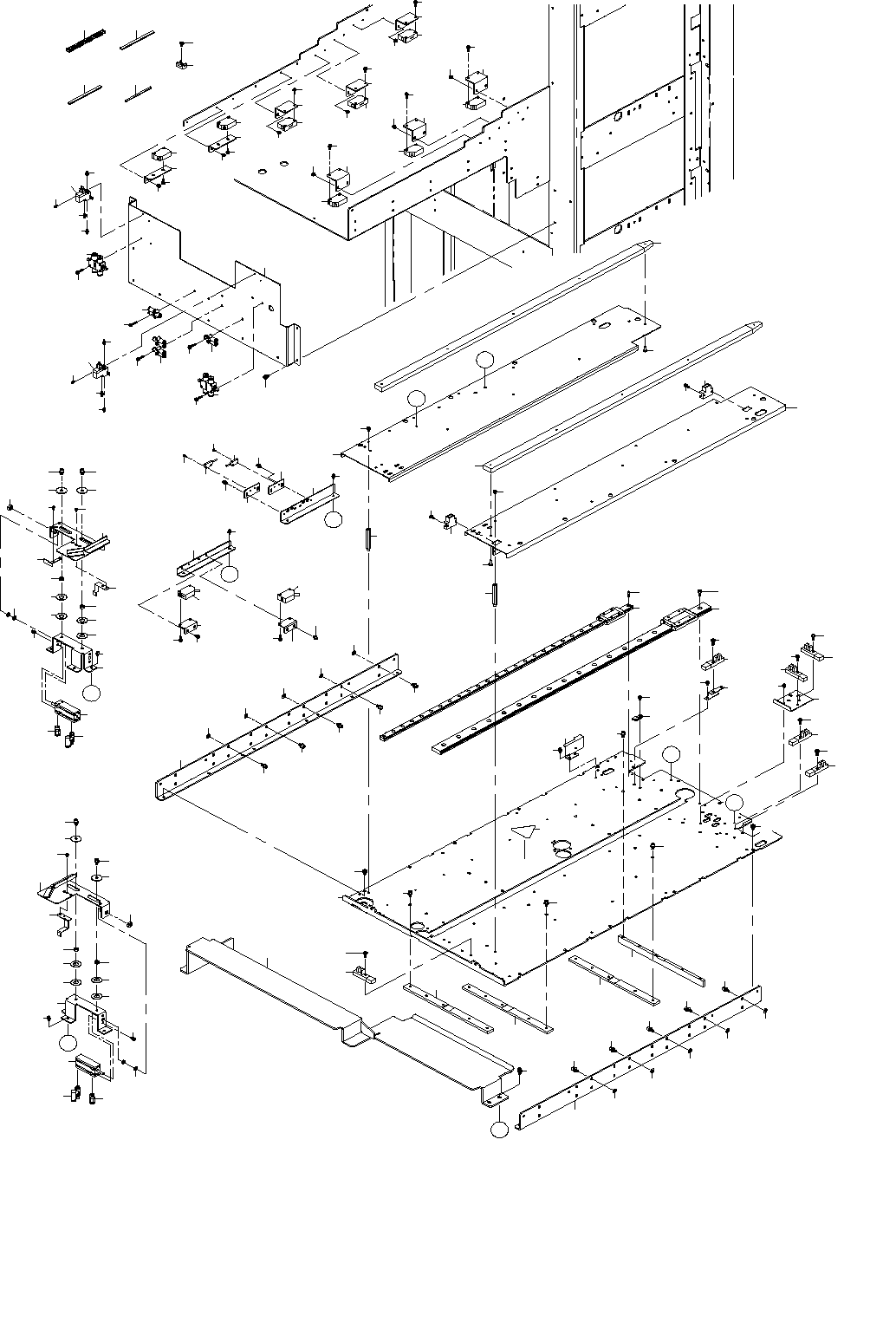

10. Y UNIT(3)(FOR TR8SR)

Ｙユニット（３）（ＴＲ８ＳＲ用）

３

２

３

５

６

７

８

９

４２

４３

３４

４０

３８

３９

３８

３９

３５

３６

３３

３２

３１

２９

４１

３７

３６

３５

５８

５９

５７

５１

５２

５３

５０

４９

４６

５３

５２

４８

５４

６０

５５

３０

４４

４５

Ａ

４７

５６

Ｂ

６１

６２

６３

６５

６４

６５

６４

６

４

６５

６４

６５

６３

６７

６６

７０

７２

７１

７３

７４

７５

７６

７７

７６

１０

７８

１０

１６

１５

１８

１６

１５

１０

１３

１０

１１

１４

１１

１０

７８

１９

２０

２１

２２

２３

２５

２４

２５

２６

２７

２６

２７

２８

２

１２

１０

１２

７８

１３

１

１７

６８

６９

８０

７９

１４

１９

８３８４

８５

２３

８５

２２

８５

２６

２７

４

２

３

１

３

２

３

２

３

２

３

２

７５

７３

７９

８１

８０

８２

Ｃ

９０

９１

８８

８９

９６

９５

９４

９３

９５

７０

８６

８７

９７

９８

９１

Ｄ

９２

９９

Ｄ

１０５

Ｃ

１０４

１０５

１０３

１０２

１０１

１０３

１０４

１００

- 20 -

NOTE( 注記 ) #01....UNTIL M/C REV.C マシンＲＥＶ．Ｃ以前

#02....AFTER M/C REV.D マシンＲＥＶ．Ｄ以降

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 401-83026 Y_JOINT_BR_L

ＹジョイントＢＲ＿Ｌ

2

2 WP-0430801-SC WASHER M4

平座金Ｍ４

20

3 SL-6040892-TN BOLT

座金付き六角穴ボルト

20

4 401-83086 Y_BASE_L

ＹベースＬ

1

5 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

10

6 401-83083 Y_RAIL_AL

ＹレールＡＬ

1

7 SM-6040802-TN SCREW

六角穴ボルトＭ４Ｘ０．７Ｌ＝８

9

8 401-83084 Y_RAIL_BL

ＹレールＢＬ

1

9 SM-6030802-TN SCREW

六角穴ボルト

9

10 SL-4030591-SC SCREW M3 L=5

座金付きなべ小ねじＭ３Ｌ＝５

12

11 401-52797 CMPNT SENSOR R ASM(SNI)

ＣＭＰＮＴセンサＲ組（ＳＮＩ）

1

12 401-52798 CMPNT SENSOR L ASM(SNI)

ＣＭＰＮＴセンサＬ組（ＳＮＩ）

1

13 401-53402 CMPNT 35.0 SENSOR ASM

ＣＭＰＮＴ３５．０センサ組

1

14 SL-4031081-SC SCREW M3 X 10

なべねじセムスＭ３Ｌ＝１０

12

15 401-55808 SEPARATE_SENSOR_BR

セパレートセンサＢＲ

2

16 SL-4030591-SC SCREW M3 L=5

座金付きなべ小ねじＭ３Ｌ＝５

4

17 401-29057 SEPARATE SENSOR RECEIVER ASM

ＳＥＰＡＲＡＴＥセンサ受光組

1

18 401-29058 SEPARATE SENSOR EMISSION ASM

ＳＥＰＡＲＡＴＥセンサ投光組

1

19 SL-4031081-SC SCREW M3 X 10

なべねじセムスＭ３Ｌ＝１０

4

20 401-54617 SLOW_MODE_BRACKET

スローモードブラケット

1

21 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

4

22 PV-1303060-A0 SOLENOID_VALVE

３ポート電磁弁

2

23 SL-4020581-SC WASHER SCREW

座金付きなべ小ねじ

4

24 PC-0124010-00 SPEED CONTROLLER

スピ−ドコントロ−ラ

4

25 SL-4031691-SC SCREW M3 L=16

座金付きなべ小ねじＭ３Ｌ＝１６

4

26 PJ-3080400-07 UNION Y

ユニオンワイ

4

27 SL-4031691-SC SCREW M3 L=16

座金付きなべ小ねじＭ３Ｌ＝１６

4

28 CM-3002000-04 LABEL (50)

指けが注意シール（５０）

1

29 E1430-726-000 CYLINDER BASE L

シリンダベースＬ

1

30 SL-6030642-TN SCREW M3 L=6

座金付き六角穴ボルト

3

31 PA-1001524-A0 AIR CYLINDER

エアシリンダ

1

32 PC-0105190-00 SPEED CONTROLLER

スピ−ドコントロ−ラ

1

33 PJ-3010405-02 HALF UNION 4XM5

ハ−フユニオン４ＸＭ５

1

34 SL-6030692-TN SCREW M3 L=6

座金付き六角穴ボルトＭ３Ｌ＝６

2

35 E3403-715-000 GUIDE SPACER

ガイドスペーサ

2

36 E3404-700-000 THRUST WASHER

スラストワッシャー

4

37 400-48712 CHUCK GUIDE LH

チャックガイドＬＨ

1

38 WP-0451016-SP WASHER 4.5X20X1

平座金４．５Ｘ２０Ｘ１

2

39 SL-6040842-TN SCREW M4 L=8

座金付き六角穴ボルト

2

40 WP-0430801-SC WASHER M4

平座金Ｍ４

1

41 E1432-726-000 CYLINDER NUT

シリンダーナット

1

42 401-57958 TR_RELEASE_DOG_LH

ＴＲリリースドグＬＨ

1

43 SM-4030501-SC SCREW M3X0.5 L=5

なべ小ねじＭ３Ｘ０．５Ｌ＝５

2

44 401-54611 SENSOR_DOG

センサドグ

1

45 SM-4030501-SC SCREW M3X0.5 L=5

なべ小ねじＭ３Ｘ０．５Ｌ＝５

2

46 E1440-726-000 CYLINDER BASE R

シリンダベースＲ

1

47 SL-6030642-TN SCREW M3 L=6

座金付き六角穴ボルト

3

48 PA-1001524-A0 AIR CYLINDER

エアシリンダ

1

49 PC-0105190-00 SPEED CONTROLLER

スピ−ドコントロ−ラ

1

50 PJ-3010405-02 HALF UNION 4XM5

ハ−フユニオン４ＸＭ５

1

51 SL-6030692-TN SCREW M3 L=6

座金付き六角穴ボルトＭ３Ｌ＝６

2

52 E3403-715-000 GUIDE SPACER

ガイドスペーサ

2

53 E3404-700-000 THRUST WASHER

スラストワッシャー

4

54 400-48713 CHUCK GUIDE RH

チャックガイドＲＨ

1

55 WP-0451016-SP WASHER 4.5X20X1

平座金４．５Ｘ２０Ｘ１

2

56 SL-6040842-TN SCREW M4 L=8

座金付き六角穴ボルト

2

57 WP-0430801-SC WASHER M4

平座金Ｍ４

1

58 E1432-726-000 CYLINDER NUT

シリンダーナット

1

59 400-48715 TR RELEASE DOG RH

ＴＲリリースドグＲＨ

1

60 SM-4030501-SC SCREW M3X0.5 L=5

なべ小ねじＭ３Ｘ０．５Ｌ＝５

2

61 E1328-726-000 Y SENSOR BR

ＹセンサＢＲ

1

62 SL-4030691-SC SCREW M3 L=6

座金付きなべ小ねじＭ３Ｌ＝６

2

63 HD-0017000-00 SENSOR

フォトインタラプタ

2

64 HD-0017100-00 SENSOR

フォトインタラプタ

4

65 SM-4041001-SC SCREW M4X0.7 L=10

なべ小ねじＭ４Ｘ０．７Ｌ＝１０

6

66 401-54620 CABLE_PROTECT

ケーブルプロテクト

1

67 SL-6030692-TN SCREW M3 L=6

座金付き六角穴ボルトＭ３Ｌ＝６

2

68 401-57959 Y_SENSOR_BR

ＹセンサＢＲ

1

69 SM-4040601-SC SCREW M4X0.7 L=6

なべ小ねじＭ４Ｘ０．７Ｌ＝６

1

70 E1324-726-000 Y TABLE STUD

Ｙテーブルスタッド

14

71 401-83106 Y_TABLE_R_L

ＹテーブルＲ＿Ｌ

1

72 401-83105 Y_TABLE_L_L

ＹテーブルＬ＿Ｌ

1

73 SL-4030691-SC SCREW M3 L=6

座金付きなべ小ねじＭ３Ｌ＝６

14

74 401-83104 TRAY_BASE_GUIDE_RAIL_8S_L

トレイベースガイドレ−ル８Ｓ＿Ｌ

2

75 SV-4031006-SR SCREW M3 L=10

座付きタッピンねじ

10

76 HD-0009000-00 PHOTO SENSOR

フォトセンサ

2

77 SL-4030881-SC SCREW M3 L=8

座金付きなべ小ねじＭ３Ｌ＝８

4

78 401-54601 SENSOR_BRACKET

センサブラケット

6

79 401-58046 Y_BASE_SUPPORT_A

ＹベースサポートＡ

3

80 SL-6040892-TN BOLT

座金付き六角穴ボルト

15

81 401-58047 Y_BASE_SUPPORT_B

ＹベースサポートＢ

1

82 SL-6040892-TN BOLT

座金付き六角穴ボルト

5

83 EA-9002B11-00 BUSHING L

自在ブッシュＬ

0.26

84 HX-0066900-0A GROMMET

グロメット

0.2

85 PJ-0320390-01 CONNECTOR

ウレタンハーブ継手

6

86 HX-0034400-00 HARNESS PARTS

束線パーツ

1

87 SL-4030691-SC SCREW M3 L=6

座金付きなべ小ねじＭ３Ｌ＝６

1

88

#01

401-81501 SEPARATE SENSOR RECEIVER ASM

ＳＥＰＡＲＡＴＥセンサ＿受光組

1

89

#01

401-81502 SEPARATE SENSOR EMISSION ASM

ＳＥＰＡＲＡＴＥセンサ＿投光組

1

90

#01

401-83109 FDS_BASE_ANGLE

ＦＤＳベースアングル

1

91

#01

401-83111 FDS_BR_S

ＦＤＳブラケットＳ

2

92 401-86554 REGULATION_BAR_8S

レギュレーションバー８Ｓ

1

93 HX-0066900-00 GROMMET

グロメット

0.06

94 HX-0067100-00 GROMMET

グロメット

0.06

95

#01

SL-6030692-TN SCREW M3 L=6

座金付き六角穴ボルトＭ３Ｌ＝６

6

96

#01

SM-4020501-SC SCREW M2 L=5

なべ小ねじＭ２Ｌ＝５

4

97 HX-0029400-00 FIXED BASE

固定ベース

6

98 SM-4040601-SC SCREW M4X0.7 L=6

なべ小ねじＭ４Ｘ０．７Ｌ＝６

6

99 SL-6040892-TN BOLT

座金付き六角穴ボルト

4

100

#02

401-29057 SEPARATE SENSOR RECEIVER ASM

ＳＥＰＡＲＡＴＥセンサ＿受光組

1

101

#02

401-29058 SEPARATE SENSOR EMISSION ASM

ＳＥＰＡＲＡＴＥセンサ＿投光組

1

102

#02

402-18658 FDS_BASE_ANGLE

ＦＤＳベースアングル

1

103

#02

402-18659 SENSOR_BR_8SR

ＦＤＳブラケット８ＳＲ

2

104

#02

SL-4031081-SC SCREW M3 X 10

座金付きなべ小ねじＭ３Ｌ＝１０

4

105

#02

SL-6030692-TN SCREW M3 L=6

座金付き六角穴ボルトＭ３Ｌ＝６

6

- 21 -

11. E UNIT

Ｅユニット

1

2

3

9

5

10

11

4

6

7

8

13

14

15

19

20

16 17

18

23

24

25

26

27

28

29

31

32

30

34

33

36

35

38

37

39

41

40

42

43

44

45

46 48

49

51

52

53

54

59

54

58

60

61

21

62

63

64

65

66

67

68 70

71

72

73

74

76

80

77

79

78

81

82

83

84

85

86

85

87

88

89

90

91 117

92

95

94

93

96

98

99

101

102

103

104

105

106

107

108

109

110

112

114

113

12

75

22

A

C

D

B

A

B

C

D

97

100

116

115
