- 23 - 12 . S T G U IDE UN IT Ｓ Ｔ ガイドユニッ ト 1 2 3 3 4 6 6 5 5 8 8 9 9 10 10 11 11 12 12 13 13 13 13 14 14 14 14 15 16 16 17 17 18 19 20 21 22 25 26 20 19 26 25 21 22 20 53 53 43 39 37 38 36 31 30 29 27 41 48 49 50 51 52 1…
- 22 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR ST ＳＴ 用
#03....FOR TR8S ＴＲ ８ Ｓ 用
#04....FOR TR8SR ＴＲ ８ ＳＲ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-54631 OP BR 8S
ＯＰ ブラケット８ Ｓ
1
2 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
3 E2502-716-000 OP PANEL SPACER
ＯＰ パネルスペーサ
2
4 E2505-716-000 LCD COVER
ＬＣＤ カバー
1
5 HX-0033500-0B SPACER
基板パーツ
4
6 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
4
7 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
4
8 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
4
9 401-54360 OPERATION LCD ASM
オペレーション ＬＣＤ 組
1
10 401-53390 OPERATION SW ASM
オペレーション ＳＷ 組
1
11 401-53389 ONLINE SW ASM
オンライン ＳＷ 組
1
12 401-54688 PANNEL_COVER
パネルカバー
1
13 NM-3040520-SF FLANGE NUT M4
フランジナット
2
14 401-54626 E_BASE_8S
Ｅベース８Ｓ
1
15 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
16 HA-0058500-0A CIRCUIT PROTECTOR
サーキットプロテクタ
1
17 HA-0058500-0B CIRCUIT PROTECTOR
サーキットプロテクタ
1
18 SL-4035091-SC SCREW M3X0.5 L=50
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝５０
2
19 400-49165 BREAKER COV
ブレーカ ＣＯＶ
2
20 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
2
21 400-45025 SURGE ABSORBER ASM
サージアブソーバー組
1
22 401-54625 CONNECTOR_BOX
コネクターボックス
1
23 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
24 400-94573 I/F CABLE ASM
Ｉ／Ｆケーブル組
1
25 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ ２．６ Ｌ ＝５
2
26 401-53361 AC POWER INPUT CABLE ASM
ＡＣ パワー入力ケーブル組
1
27 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
2
28 PV-0100060-00 HAND VALVE
ハンドバルブ
1
29 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ ３ Ｌ ＝２５
1
30 HX-0066900-0A GROMMET
グロメット
0.006
31 400-45701 TRANSFORMER
トランス
1
32 SM-9081423-SC SCREW M8 L=14
六角ボルト Ｍ ８ Ｌ ＝１４
4
33 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
4
34 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
4
35 HX-0055000-00 POWER SUPPLY
パワーサプライ
1
36 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
3
37 401-54623 CIRCIT_PRO_BR
サーキットプロテクタブラケット
1
38 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
39 HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
2
40 HA-0052400-0A CIRCUIT PROTECTOR
サーキットプロテクタ
2
41 HA-0052400-0C CIRCUIT PROTECTOR
サーキットプロテクタ
2
42 401-54629 FRONT_E_PANEL
フロント Ｅ パネル
1
43 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
44 400-50015 CARRIER RAIL
キャリアレール
1
45 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
46 HA-0053000-00 MAGNETIC CONTACTOR
マグネットコネクタ
2
47 HA-0053000-10 MAGNETIC CONTACTOR
マグネットコネクタ
2
48 HA-0053000-20 MAGNETIC CONTACTOR
マグネットコネクタ
2
49 HB-0014200-00 RELAY
リレー
1
50 HB-0014200-10 RELAY
リレーソケット
1
51 HB-0011000-10 RELAY COVER
関連パーツ
1
52 HB-0014000-00 RELAY
リレー
1
53 HB-0014000-10 RELAY
リレーソケット
1
54
#02
HK-0498500-10 BLOCK TERMINAL
端子台
10
55
#01
HK-0498500-10 BLOCK TERMINAL
端子台
8
56 HK-0498900-0A CONNECTOR PARTS
コネクタパーツ
4
57 HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
2
58 HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
59 HK-0498900-0B CONNECTOR PARTS
コネクタパーツ
2
60 HK-0500900-0C CONNECTOR PARTS
コネクタパーツ
4
61 HK-0500900-0D CONNECTOR PARTS
コネクタパーツ
4
62 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２
1
63 400-45714 NOISE FILTER
ノイズフィルタ
1
64 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
4
65 HX-0067100-0A GROMMET
グロメット
0.196
66 400-50012 CARRIER RAIL
キャリアレール
1
67 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
68 HK-0498500-10 BLOCK TERMINAL
端子台
8
69 HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
3
70 HK-0498900-0B CONNECTOR PARTS
コネクタパーツ
8
71 HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
72 401-54624 DRIVER_BR
ドライバーブラケット
1
73 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
74 E1038-871-000 PLATEN LOCK CAM SCREW
プラテンロックカムスクリュウ
2
75 400-45704 REGENERATING RESISTOR
回生抵抗
1
76 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
77 400-45711 STEPPING MOTOR DRIVER
ステッピングモータドライバー
1
78 SL-4041291-SC SCREW M4 L=12
なべ小ねじセムス Ｍ ４ Ｌ ＝１２
2
79 401-55946 Z SERVO DRV ASM
Ｚ サーボ ＤＲＶ 組
1
80 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
4
81 401-55836 E_COVER_A
Ｅ カバー Ａ
1
82 401-55837 E_COVER_B
Ｅ カバー Ｂ
1
83 SL-6040892-TN BOLT
座金付き六角穴ボルト
6
84 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
1
85 HM-0003300-30 FAN GUARD
ファンガード
2
86 SL-4033591-SC SCREW M3X35
セムスねじ
4
87 NM-3034000-SF FLANGE NUT
フランジナット Ｍ ３
4
88 401-55280 AC FAN MOTOR ASM
ＡＣ ファンモータ組
1
89 401-54621 PCB_BASE
ＰＣＢ ベース
1
90 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
4
91
#03
401-69065 MAIN PCB ASM 8S
メイン基板組８ Ｓ
1
92 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
93 400-41117 SCN PCB ASM
ＳＣＮ 基板組
1
94 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
95 400-42575 SLOW MODE CTRL PCB ASM
スローモードコントロール基板組
1
96 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
97 400-42579 OPERATION PCB ASM
オペレーション ＰＣＢ 組
1
98 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
99 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
100 HX-0041800-0D SPACER
スペーサ
4
101 400-49697 EMERGENCY SW(REAR) ASM
エマージェンシー ＳＷ（リア）組
1
102
#01
E2410-723-000 BREAKER COVER A
ブレーカカバー Ａ
1
103
#01
E2411-723-000 BREAKER COVER B
ブレーカカバー Ｂ
1
104
#01
SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
2
105
#01
400-50015 CARRIER RAIL
キャリアレール
2
106
#01
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
107
#01
HB-0014300-00 SAFETY RELAY UNIT
セーフティリレーユニット
1
108
#01
E9641-040-000 RELAY MY-2 DC-24V
リレ− ＭＹ ２ ＤＣ ２４ Ｖ
2
109
#01
HB-0002100-30 RELAY
リレーソケット
2
110
#01
HK-0498500-10 BLOCK TERMINAL
端子台
6
111
#01
HK-0498900-0B CONNECTOR PARTS
コネクタパーツ
6
112
#01
HK-0498900-0A CONNECTOR PARTS
コネクタパーツ
4
113
#01
HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
1
114
#01
HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
115 HX-0066900-00 GROMMET
グロメット
0.1
116 HX-0067100-00 GROMMET
グロメット
0.42
117
#04
401-85664 MAIN PCB ASM 8SR
メイン基板組８ ＳＲ
1
- 23 -

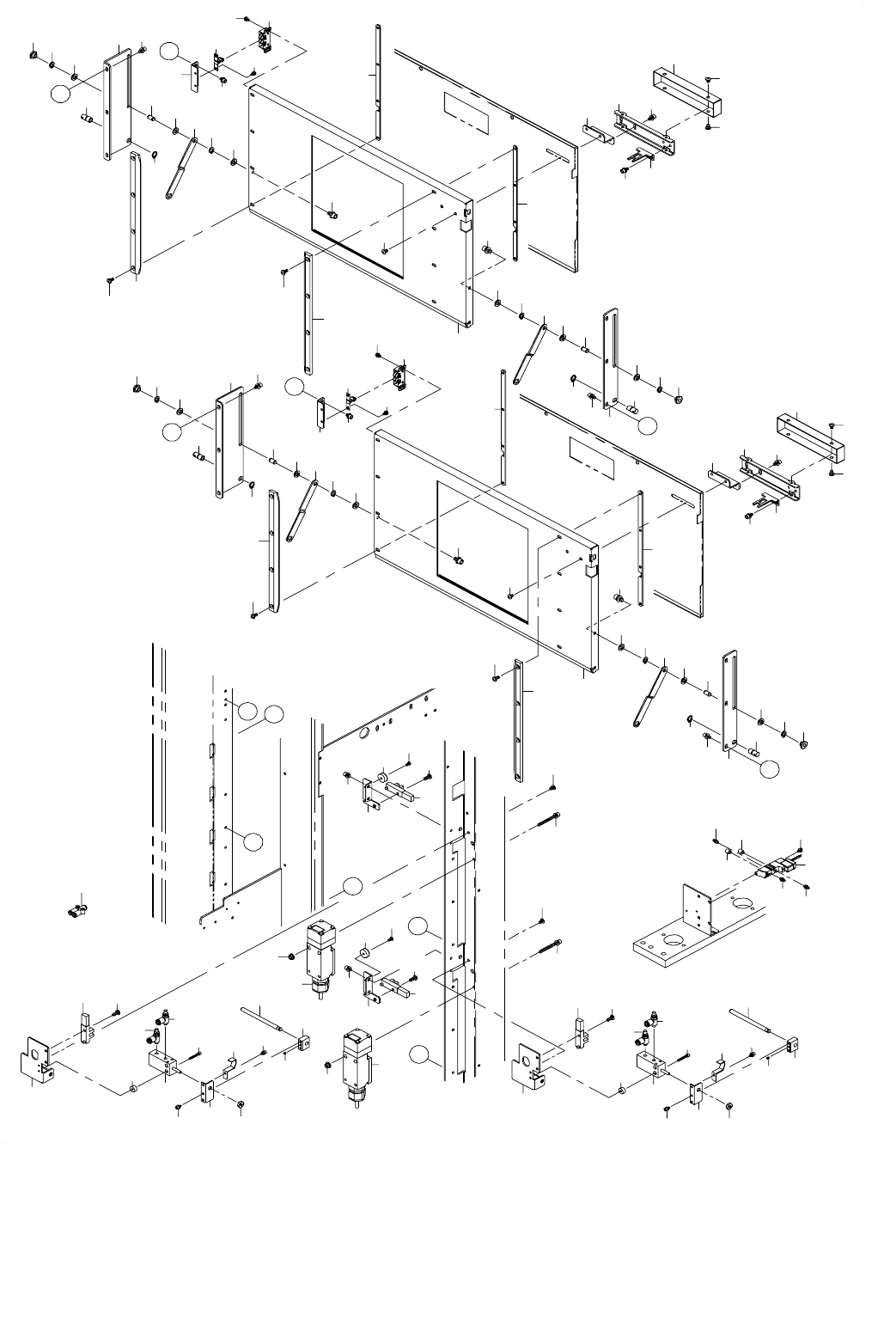

12. ST GUIDE UNIT
ＳＴ ガイドユニット
1
2
3
3
4
6
6
5
5
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
14
14
15
16
16
17
17
18
19
20
21
22
25
26
20
19
26
25
21
22
20
53
53
43
39
37
38
36
31
30
29
27
41
48
49
50
51
52
16
54
55
56
7
7
33
28
A
A
28
24
20
23
23
57
18
17
17
15
52
14
14
14
13
13
13
12
11
11
10
10
9
8
8
5
6
4
3
1
14
D
16
15
13
12
5
6
3
2
9
B
B
C
C
D
57
7
56
55
54
51
50
7
E
E
15
F
F
23
24
23
57
32
32
42
40
35
34
37
32
32
29
30
39
42
34
35
40
41
31
38
43
36
28
28
47
47
46
46
47
44
45
27
58
- 24 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-54674 ST_GUIDE_BR L
ＳＴ ガイドブラケット Ｌ
2
2 401-54675 ST_GUIDE_BR_R
ＳＴ ガイドブラケット Ｒ
2
3 SL-6040892-TN BOLT
座金付き六角穴ボルト
12
4 401-54582 ST_GUIDE_BASE
ＳＴ ＿ガイド＿ベース
2
5 401-54581 ST_GUIDE_HINGE_PIN
ＳＴ ＿ガイド＿ヒンジ＿ピン
4
6 RC-0740811-KP C-RING
Ｃ 形止め輪 ８
4
7
#01
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
8
8 401-54580 ST_GUIDE_BASE_LINK
ＳＴ ＿ガイド＿ベース＿リンク
4
9 401-54677 ST_GUIDE_HINGE_NUT
ＳＴ ＿ガイド＿ヒンジ＿ナット
4
10 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
4
11 SL-6051092-TN BOLT
座金付き六角穴ボルト
8
12 401-54585 ST_GUIDE_PIN_U
ＳＴ ＿ガイド＿ピン＿ Ｕ
4
13 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
8
14 RC-0560711-KP RETAINING RING
Ｃ 形止め輪
8
15 401-54584 ST_GUIDE_RAIL
ＳＴ ＿ガイド＿レール
4
16 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝８
16
17 401-54729 ST GUIDE RAIL NUT PLATE
ＳＴ ガイドレールナットプレート
4
18 401-54574 ST_GUIDE_CATCH_BR
ＳＴ ＿ガイド＿キャッチ＿ ＢＲ
2
19 401-54573 ST_GUIDE_OPEN_SENSOR_BR
ＳＴ ＿ガイド＿オープン＿センサ＿ ＢＲ
2
20 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ ４ Ｌ ＝６
8
21 HD-0017100-00 SENSOR
フォトインタラプタ
2
22 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝１０
2
23 E5117-172-000 ROLLER CATCH
ローラキャッチ
2
24 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
25 400-49671 COVER CUSHION
カバークッション
2
26 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ ＝６
2
27 401-54723 ST GUIDE LOCK UNIT BR
ＳＴ ガイドロックユニット ＢＲ
2
28 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
29 PA-1001524-A0 AIR CYLINDER
エアシリンダ
2
30 401-54676 COLLAR
カラー
4
31 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝２０
4
32 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
4
33
#01
401-54671 SENSOR DOG COVER
センサドグカバー
2
34 E1432-726-000 CYLINDER NUT
シリンダーナット
2
35 401-54728 ST GUIDE LOCK SHAFT BR
ＳＴ ガイドロックシャフト ＢＲ
2
36 401-54577 ST_GUIDE_LOCK_SHAFT_BLOCK
ＳＴ ＿ガイド＿ロック＿シャフト＿ブロック
2
37 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
4
38 401-54576 LOCK_SHAFT
ロック＿シャフト
2
39 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
2
40 401-54579 COVER_LOCK_SENSOR_DOG
カバー＿ロック＿センサ＿ドグ
2
41 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
42 HD-0017100-00 SENSOR
フォトインタラプタ
2
43 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝１０
2
44 401-54361 DOOR LOCK S.V. ASM
ドアロック Ｓ．Ｖ．組
1
45 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
2
46 E3274-760-000 SILENCER
サイレンサ
2
47 PJ-0320390-01 CONNECTOR
ウレタンバーブ継手
3
48
#01
400-45228 DOOR M OPEN SW ASM
ドアＭオープンＳＷ組
1
49
#01
400-45233 DOOR S OPEN SW ASM
ドアＳオープンＳＷ組
1
50
#01
HA-0045500-30 SWITCH
ドアスイッチ操作キー
2
51
#01
SL-6040892-TN BOLT
座金付き六角穴ボルト
4
52
#01
SL-6044092-TN SCREW
座金付き六角穴ボルト
4
53
#01
NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
4
54
#01
401-54672 SENSOR DOG STAY
センサドグステイ
2
55
#01
401-54673 SENSOR DOG STAY BASE
センサドグステイベース
2
56
#01
SL-6040892-TN BOLT
座金付き六角穴ボルト
8
57 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
58 PJ-3080400-07 UNION Y
ユニオン ワイ
2
