- 25 - 13. STACKER UNI T ス タッカ ユニッ ト 13 12 29 2 22 22 22 2 2 22 29 29 29 21 3 22 3 1 2 22 2 2 2 22 5 6 7 8 9 10 11 19 11 19 26 14 26 14 22 24 20 22 15 17 18 20 24 20 22 22 22 22 23 25 22 2 27 28 22 4 16 31 22 22 31 30 32
- 24 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-54674 ST_GUIDE_BR L
ＳＴ ガイドブラケット Ｌ
2
2 401-54675 ST_GUIDE_BR_R
ＳＴ ガイドブラケット Ｒ
2
3 SL-6040892-TN BOLT
座金付き六角穴ボルト
12
4 401-54582 ST_GUIDE_BASE
ＳＴ ＿ガイド＿ベース
2
5 401-54581 ST_GUIDE_HINGE_PIN
ＳＴ ＿ガイド＿ヒンジ＿ピン
4
6 RC-0740811-KP C-RING
Ｃ 形止め輪 ８
4
7
#01
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
8
8 401-54580 ST_GUIDE_BASE_LINK
ＳＴ ＿ガイド＿ベース＿リンク
4
9 401-54677 ST_GUIDE_HINGE_NUT
ＳＴ ＿ガイド＿ヒンジ＿ナット
4
10 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
4
11 SL-6051092-TN BOLT
座金付き六角穴ボルト
8
12 401-54585 ST_GUIDE_PIN_U
ＳＴ ＿ガイド＿ピン＿ Ｕ
4
13 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
8
14 RC-0560711-KP RETAINING RING
Ｃ 形止め輪
8
15 401-54584 ST_GUIDE_RAIL
ＳＴ ＿ガイド＿レール
4
16 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝８
16
17 401-54729 ST GUIDE RAIL NUT PLATE
ＳＴ ガイドレールナットプレート
4
18 401-54574 ST_GUIDE_CATCH_BR
ＳＴ ＿ガイド＿キャッチ＿ ＢＲ
2
19 401-54573 ST_GUIDE_OPEN_SENSOR_BR
ＳＴ ＿ガイド＿オープン＿センサ＿ ＢＲ
2
20 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ ４ Ｌ ＝６
8
21 HD-0017100-00 SENSOR
フォトインタラプタ
2
22 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝１０
2
23 E5117-172-000 ROLLER CATCH
ローラキャッチ
2
24 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
25 400-49671 COVER CUSHION
カバークッション
2
26 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ ＝６
2
27 401-54723 ST GUIDE LOCK UNIT BR
ＳＴ ガイドロックユニット ＢＲ
2
28 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
29 PA-1001524-A0 AIR CYLINDER
エアシリンダ
2
30 401-54676 COLLAR
カラー
4
31 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝２０
4
32 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
4
33
#01
401-54671 SENSOR DOG COVER
センサドグカバー
2
34 E1432-726-000 CYLINDER NUT
シリンダーナット
2
35 401-54728 ST GUIDE LOCK SHAFT BR
ＳＴ ガイドロックシャフト ＢＲ
2
36 401-54577 ST_GUIDE_LOCK_SHAFT_BLOCK
ＳＴ ＿ガイド＿ロック＿シャフト＿ブロック
2
37 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
4
38 401-54576 LOCK_SHAFT
ロック＿シャフト
2
39 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
2
40 401-54579 COVER_LOCK_SENSOR_DOG
カバー＿ロック＿センサ＿ドグ
2
41 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
42 HD-0017100-00 SENSOR
フォトインタラプタ
2
43 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝１０
2
44 401-54361 DOOR LOCK S.V. ASM
ドアロック Ｓ．Ｖ．組
1
45 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
2
46 E3274-760-000 SILENCER
サイレンサ
2
47 PJ-0320390-01 CONNECTOR
ウレタンバーブ継手
3
48
#01
400-45228 DOOR M OPEN SW ASM
ドアＭオープンＳＷ組
1
49
#01
400-45233 DOOR S OPEN SW ASM
ドアＳオープンＳＷ組
1
50
#01
HA-0045500-30 SWITCH
ドアスイッチ操作キー
2
51
#01
SL-6040892-TN BOLT
座金付き六角穴ボルト
4
52
#01
SL-6044092-TN SCREW
座金付き六角穴ボルト
4
53
#01
NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
4
54
#01
401-54672 SENSOR DOG STAY
センサドグステイ
2
55
#01
401-54673 SENSOR DOG STAY BASE
センサドグステイベース
2
56
#01
SL-6040892-TN BOLT
座金付き六角穴ボルト
8
57 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
58 PJ-3080400-07 UNION Y
ユニオン ワイ
2
- 25 -

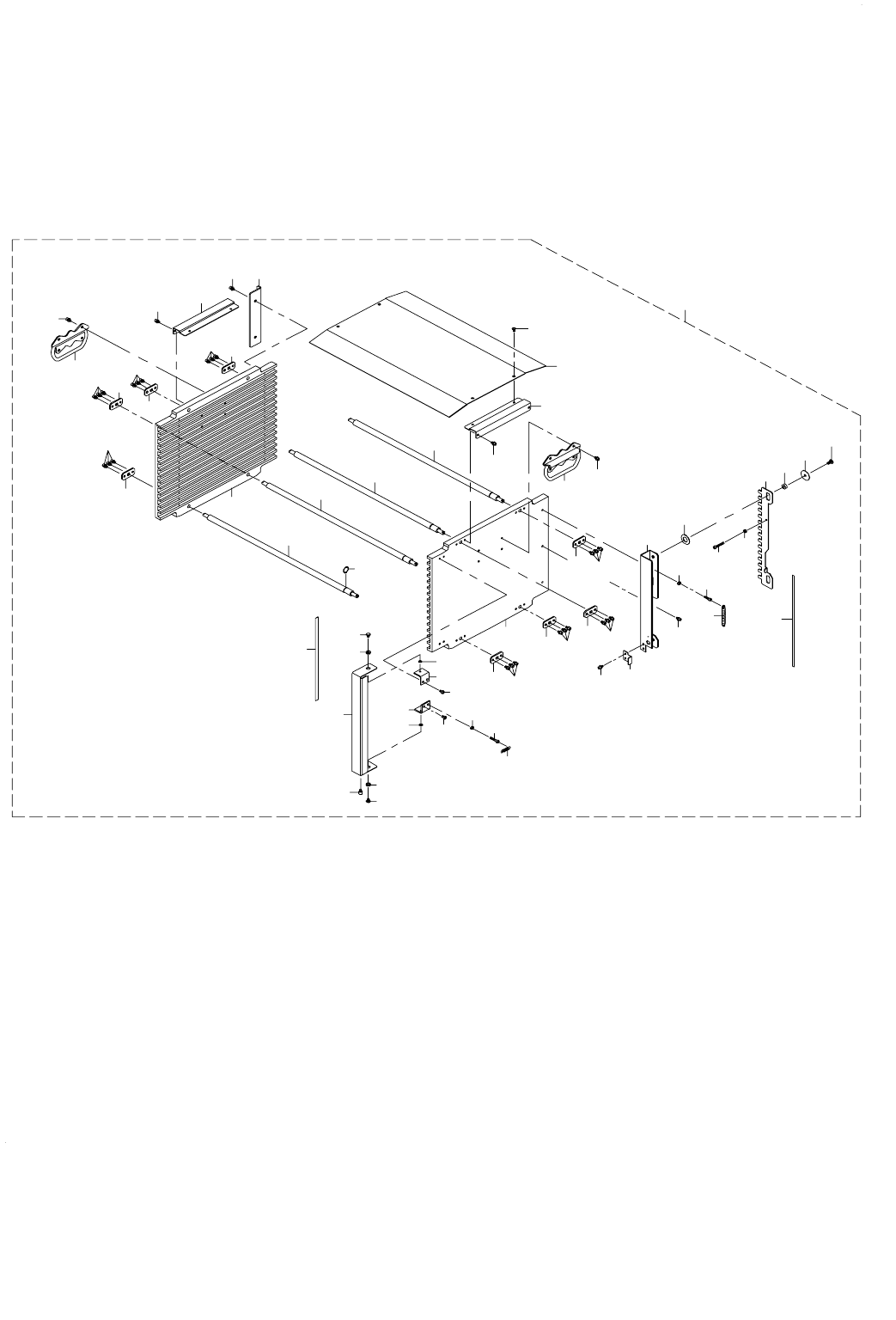

13. STACKER UNIT
スタッカユニット
13
12
29
2
22
22
22
2
2
22
29
29
29
21
3
22
3
1
2
22
2
2
2
22
5
6
7
8
9
10
11
19
11
19
26
14
26
14
22
24
20
22
15
17
18
20
24
20
22
22
22
22
23
25
22
2
27
28
22
4
16
31
22
22
31
30
32
- 26 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-55490 ST_UNIT_8S
ＳＴ ＿ユニット＿８ Ｓ
2
2 E1504-726-000 GUIDE SH PLATE
ガイド ＳＨ プレート
(8)
3 E1515-726-000 ST HANDLE
ＳＴ ハンドル
(2)
4 E1519-726-000 GUIDE SPACER
ガイドスペーサ
(2)
5 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
6 401-54566 STACKER_BR_L
スタッカ＿ ＢＲ ＿ Ｌ
(1)
7 401-54567 STACKER_HANDLE_R
スタッカ＿ハンドル＿ Ｒ
(1)
8 401-54569 ST_SLIDE_PLATE
ＳＴ ＿スライド＿プレート
(1)
9 E3040-723-000 SHUTTER SP
シャッタ＿ ＳＰ
(1)
10 E3404-700-000 THRUST WASHER
スラストワッシャー
(2)
11 E4560-531-000 PM LINK SC(B) H
ＰＭ リンク ＳＣ（Ｂ）Ｈ
(2)
12 E4601-717-000 TRAY GUIDE L
トレイガイド Ｌ
(1)
13 E4602-717-000 TRAY GUIDE R
トレイガイド Ｒ
(1)
14 E4605-717-000 SHUTTER BR
シャッター ＢＲ
(2)
15 401-54732 SHUTTER
シャッタ
(1)
16 E1512-726-000 SHUTTER PIN
シャッタピン
(1)
17 E4608-717-000 POSITION SEAL 15
ポジションシール１５
(1)
18 E1503-726-000 SHUTTER SP
シャッタ ＳＰ
(1)
19 SB-1040004-00 ROLLING SHAFT HOLDER
ころがり軸受
(2)
20 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(3)
21 RC-0100001-KP SNAP RING M10
Ｃ 形止め輪 ９．３
(1)
22 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(46)
23 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(2)
24 SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ ３ Ｘ １２
(2)
25 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝２０
(1)
26 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
(2)
27 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(2)
28 401-54686 ST_SENSOR_DOG
ＳＴ ＿センサドグ
(1)
29 E1502-726-000 TRAY GUIDE SH
トレイガイド ＳＨ
(4)
30 401-61920 TOP_COVER_8S
トップカバー８ Ｓ
(1)
31 401-61921 TOP_COVER_BR
トップカバーブラケット
(1)
32 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
