- 27 - 14. TRAY UNIT & AP PEND PARTS COM P ONE NTS ト レイユ ニット ・添付 品関係 16 11 4 5 6 7 8 13 9 9 14 12 10 10 13 2 3 1 17 21 19 22 18 14 12 15 15 20 7 8
- 26 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-55490 ST_UNIT_8S
ＳＴ ＿ユニット＿８ Ｓ
2
2 E1504-726-000 GUIDE SH PLATE
ガイド ＳＨ プレート
(8)
3 E1515-726-000 ST HANDLE
ＳＴ ハンドル
(2)
4 E1519-726-000 GUIDE SPACER
ガイドスペーサ
(2)
5 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
6 401-54566 STACKER_BR_L
スタッカ＿ ＢＲ ＿ Ｌ
(1)
7 401-54567 STACKER_HANDLE_R
スタッカ＿ハンドル＿ Ｒ
(1)
8 401-54569 ST_SLIDE_PLATE
ＳＴ ＿スライド＿プレート
(1)
9 E3040-723-000 SHUTTER SP
シャッタ＿ ＳＰ
(1)
10 E3404-700-000 THRUST WASHER
スラストワッシャー
(2)
11 E4560-531-000 PM LINK SC(B) H
ＰＭ リンク ＳＣ（Ｂ）Ｈ
(2)
12 E4601-717-000 TRAY GUIDE L
トレイガイド Ｌ
(1)
13 E4602-717-000 TRAY GUIDE R
トレイガイド Ｒ
(1)
14 E4605-717-000 SHUTTER BR
シャッター ＢＲ
(2)
15 401-54732 SHUTTER
シャッタ
(1)
16 E1512-726-000 SHUTTER PIN
シャッタピン
(1)
17 E4608-717-000 POSITION SEAL 15
ポジションシール１５
(1)
18 E1503-726-000 SHUTTER SP
シャッタ ＳＰ
(1)
19 SB-1040004-00 ROLLING SHAFT HOLDER
ころがり軸受
(2)
20 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(3)
21 RC-0100001-KP SNAP RING M10
Ｃ 形止め輪 ９．３
(1)
22 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(46)
23 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(2)
24 SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ ３ Ｘ １２
(2)
25 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝２０
(1)
26 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
(2)
27 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(2)
28 401-54686 ST_SENSOR_DOG
ＳＴ ＿センサドグ
(1)
29 E1502-726-000 TRAY GUIDE SH
トレイガイド ＳＨ
(4)
30 401-61920 TOP_COVER_8S
トップカバー８ Ｓ
(1)
31 401-61921 TOP_COVER_BR
トップカバーブラケット
(1)
32 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
- 27 -

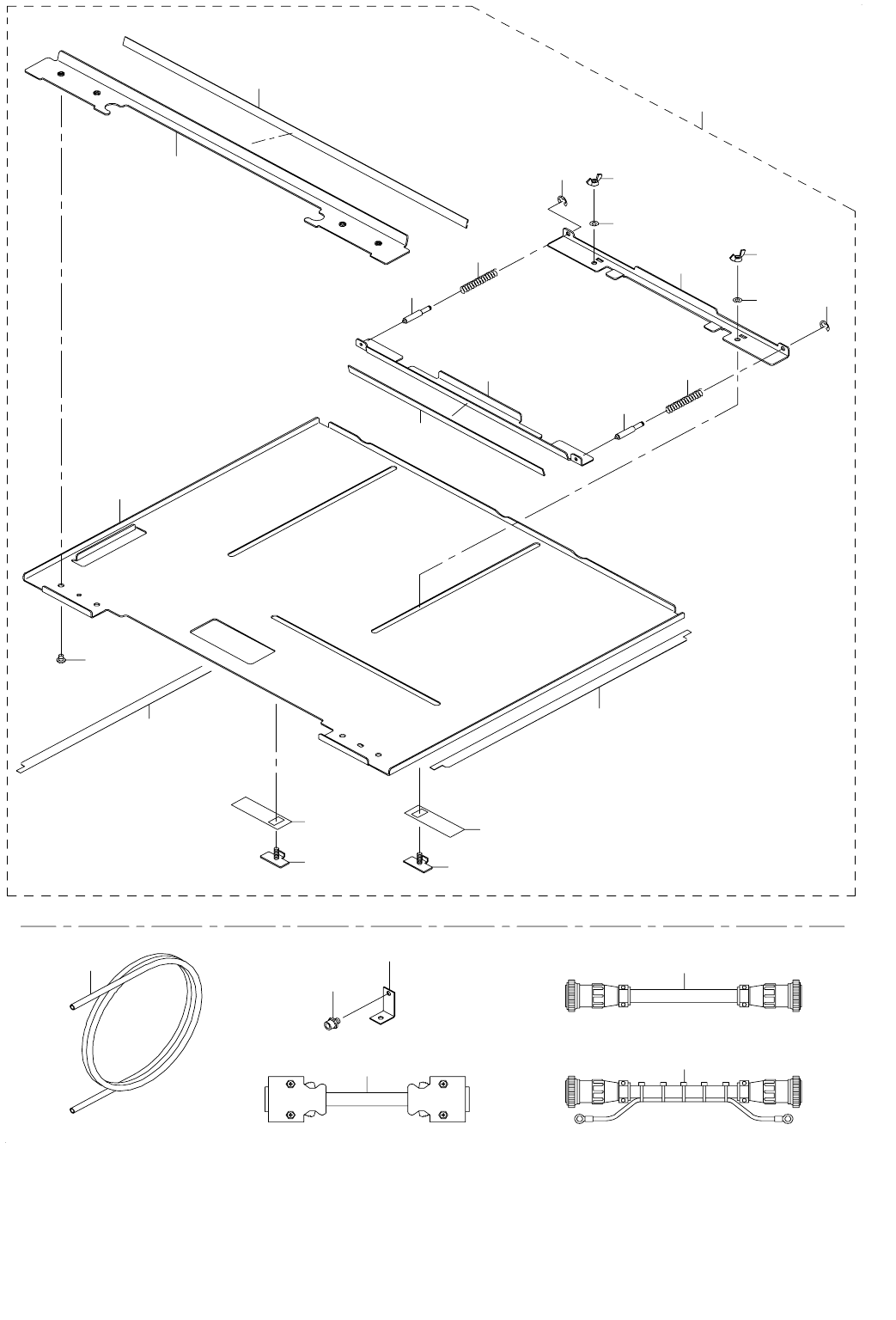

14. TRAY UNIT & APPEND PARTS COMPONENTS
トレイユニット・添付品関係
16
11
4
5
6
7
8
13
9
9
14
12
10
10
13
2
3
1
17
21
19
22
18
14
12
15
15
20
7
8
- 28 -
NOTE( 注記 ) #01....FOR ST,CH ＳＴ，ＣＨ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-55491 TRAY UNIT
トレイユニット
2
2 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
3 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
4 E1570-726-000 TRAY HOLDER(ST)
トレイホルダ（ＳＴ）
(1)
5 E1571-726-000 TRAY CLAMP
トレイクランプ
(1)
6 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
7 E1573-726-000 TRAY CLAMP SH
トレイクランプ ＳＨ
(2)
8 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプ ＳＰ ４ Ｎ
(2)
9 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
10 E1582-726-000 HOLDER SHEET
ホルダシート
(2)
11 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
12 NM-9030001-SC NUT
蝶ナット
(2)
13 RE-0200000-K0 E-RING 2
Ｅ 形止め輪 ２
(2)
14 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(2)
15 401-38460 TAPE
テープ
(2)
16 400-48961 TRAY BASE
トレイベース
(1)
17 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
3
18 400-96157 MTC/MTS I/F CABLE ASM
ＭＴＣ ／ ＭＴＳ Ｉ ／ Ｆ ケーブル組
1
19 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
20 400-49283 FIX Y 5S
ＦＩＸ Ｙ ５ Ｓ
1
21
#01
E9100-723-AA0 AC POWER CABLE ASM
ＡＣ 電源束線組
1
22
#02
400-49751 AC PWR CABLE(TR6CE) ASM
ＡＣ ＰＷＲ ケーブル（ＴＲ ６ ＣＥ）組
1
