- 31 - 16. OPTION COMPONENTS(INDICATION BO X & SCS) オ プショ ン関係 （部品 切れ表示ボッ クス・ ＳＣＳ ） 1 2 4 3 4 3 5 5 6 6 7 12 10 11 8 9 13 14 15 16 17 18 18 19 19 20 21 22 23 24 25 26 27 28 29 29 28
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49671 COVER CUSHION
カバークッション
4
2 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
50
3 400-84674 REEL_SUPPORT_ANGLE
リールサポートアングル
2
4 401-67537 REEL_HOLDER_B
リールホルダ Ｂ
10
5 401-67538 REEL_HOLDER_SUPPORT_B
リールホルダサポート Ｂ
10
6 401-67539 REEL_SH
リール ＳＨ
10
7 401-67540 SPACER
スペーサ
22
8 401-67541 WASHER
ワッシャ
13
9 401-67553 REEL_HOLDER_SPACER
リールホルダスペーサ
20
10 401-83160 TAPE_HOLDER_PL
テープホルダ＿ ＰＬ
2
11 401-84100 TAPE_HOLDER_BR_8S
テ−プホルダ ＢＲ ＿８ Ｓ
2
12 401-84101 REEL_HOLDER_SH_8S
リールホルダシャフト８ Ｓ
4
13 401-84102 REEL_FIXING_BAR_8S
リールフィクシングバー８ Ｓ
1
14 401-84103 REEL_HOLDER_FOOT
リールホルダフット
4
15 401-84104 TRASH_BOX_8S
トラッシュボックス８ Ｓ
1
16 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
17 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
20
18 SM-0030601-SC SCREW M3X6
トラスねじ Ｍ３Ｘ６
2
19 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ ＝６
4
20 401-84971 POSITION_LAVEL_56
ポジションラベル５６
2
- 31 -

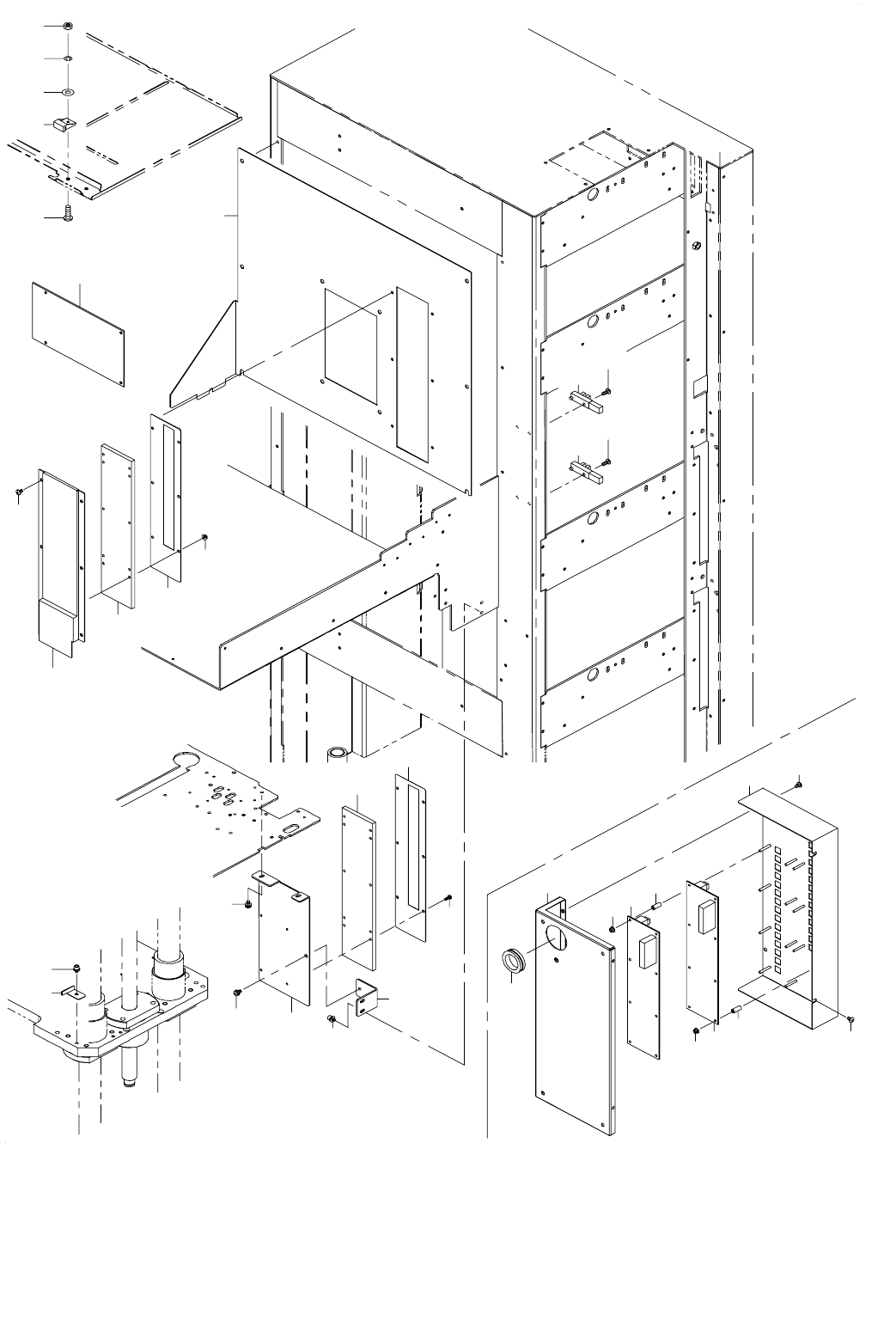

16. OPTION COMPONENTS(INDICATION BOX & SCS)
オプション関係（部品切れ表示ボックス・ＳＣＳ）
1
2
4
3
4
3
5
5
6
6
7
12
10
11
8
9
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
29
28
- 32 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-54638 SW_BOX_BASE_8S
ＳＷ ボックスベース８ Ｓ
1
2 401-54640 SW_BOX
ＳＷ ボックス８ Ｓ
1
3 400-42218 TRAY LED (15) PCB ASM
トレイレッド（１５）基板組
2
4 E5746-723-000 COLLER L13.3
カラー Ｌ １３．３
16
5 NM-3034000-SF FLANGE NUT
フランジナット Ｍ ３
16
6 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
7 HX-0005500-0N RUBBER BUSHING
ブッシュ
1
8 400-73830 TAG INSERT(T) KIT
タグインサート（Ｔ）キット
30
9 SM-4031001-SC SCREW M3X0.5 L=10
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
30
10 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
30
11 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
30
12 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
30
13 401-55867 FRONT_COVER_U_RFID
フロントカバー Ｕ ＿ ＲＦＩＤ
1
14 401-55809 ANTENNA_BR_8S
アンテナ ＢＲ ＿８ Ｓ
1
15 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
6
16 401-54604 STK_SENSOR_BR
スタッカセンサブラケット
1
17 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
18 400-73667 ANTENNA ARRAY 14MM PITCH / 15 POSITION
アンテナアレイ１４ ＭＭ ピッチ／１５ポジション
2
19 400-81313 SHIELD BRACKET 6D
シールドブラケット ６ Ｄ
2
20 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
4
21 NM-3034000-SF FLANGE NUT
フランジナット Ｍ ３
6
22 401-54622 SENSOR_BR_SUPPORT
センサブラケットサポート
1
23 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
1
24 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ ４ Ｌ ＝６
2
25 401-54736 RFID_Z_SENSOR_DOG
ＲＦＩＤ ＿ Ｚ センサドグ
1
26 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ ４ Ｌ ＝６
1
27 401-55945 RECONSTRUCTION IS SCN PCB ASM
ＲＥＣＯＮＳＴＲＵＣＴＩＯＮ ＩＳ ＳＣＮ 基板組
1
28 HD-0022300-00 PHOTO SENSOR
フォトインタラプタ
2
29 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
2
