16. OPTION COMPONENTS(INDICATION BOX & SCS)
オプション関係（部品切れ表示ボックス・ＳＣＳ）
1
2
4
3
4
3
5
5
6
6
7
12
10
11
8
9
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
29
28
- 32 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-54638 SW_BOX_BASE_8S
ＳＷ ボックスベース８ Ｓ
1
2 401-54640 SW_BOX
ＳＷ ボックス８ Ｓ
1
3 400-42218 TRAY LED (15) PCB ASM
トレイレッド（１５）基板組
2
4 E5746-723-000 COLLER L13.3
カラー Ｌ １３．３
16
5 NM-3034000-SF FLANGE NUT
フランジナット Ｍ ３
16
6 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
7 HX-0005500-0N RUBBER BUSHING
ブッシュ
1
8 400-73830 TAG INSERT(T) KIT
タグインサート（Ｔ）キット
30
9 SM-4031001-SC SCREW M3X0.5 L=10
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
30
10 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
30
11 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
30
12 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
30
13 401-55867 FRONT_COVER_U_RFID
フロントカバー Ｕ ＿ ＲＦＩＤ
1
14 401-55809 ANTENNA_BR_8S
アンテナ ＢＲ ＿８ Ｓ
1
15 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
6
16 401-54604 STK_SENSOR_BR
スタッカセンサブラケット
1
17 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
18 400-73667 ANTENNA ARRAY 14MM PITCH / 15 POSITION
アンテナアレイ１４ ＭＭ ピッチ／１５ポジション
2
19 400-81313 SHIELD BRACKET 6D
シールドブラケット ６ Ｄ
2
20 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
4
21 NM-3034000-SF FLANGE NUT
フランジナット Ｍ ３
6
22 401-54622 SENSOR_BR_SUPPORT
センサブラケットサポート
1
23 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
1
24 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ ４ Ｌ ＝６
2
25 401-54736 RFID_Z_SENSOR_DOG
ＲＦＩＤ ＿ Ｚ センサドグ
1
26 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ ４ Ｌ ＝６
1
27 401-55945 RECONSTRUCTION IS SCN PCB ASM
ＲＥＣＯＮＳＴＲＵＣＴＩＯＮ ＩＳ ＳＣＮ 基板組
1
28 HD-0022300-00 PHOTO SENSOR
フォトインタラプタ
2
29 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
2
- 33 -

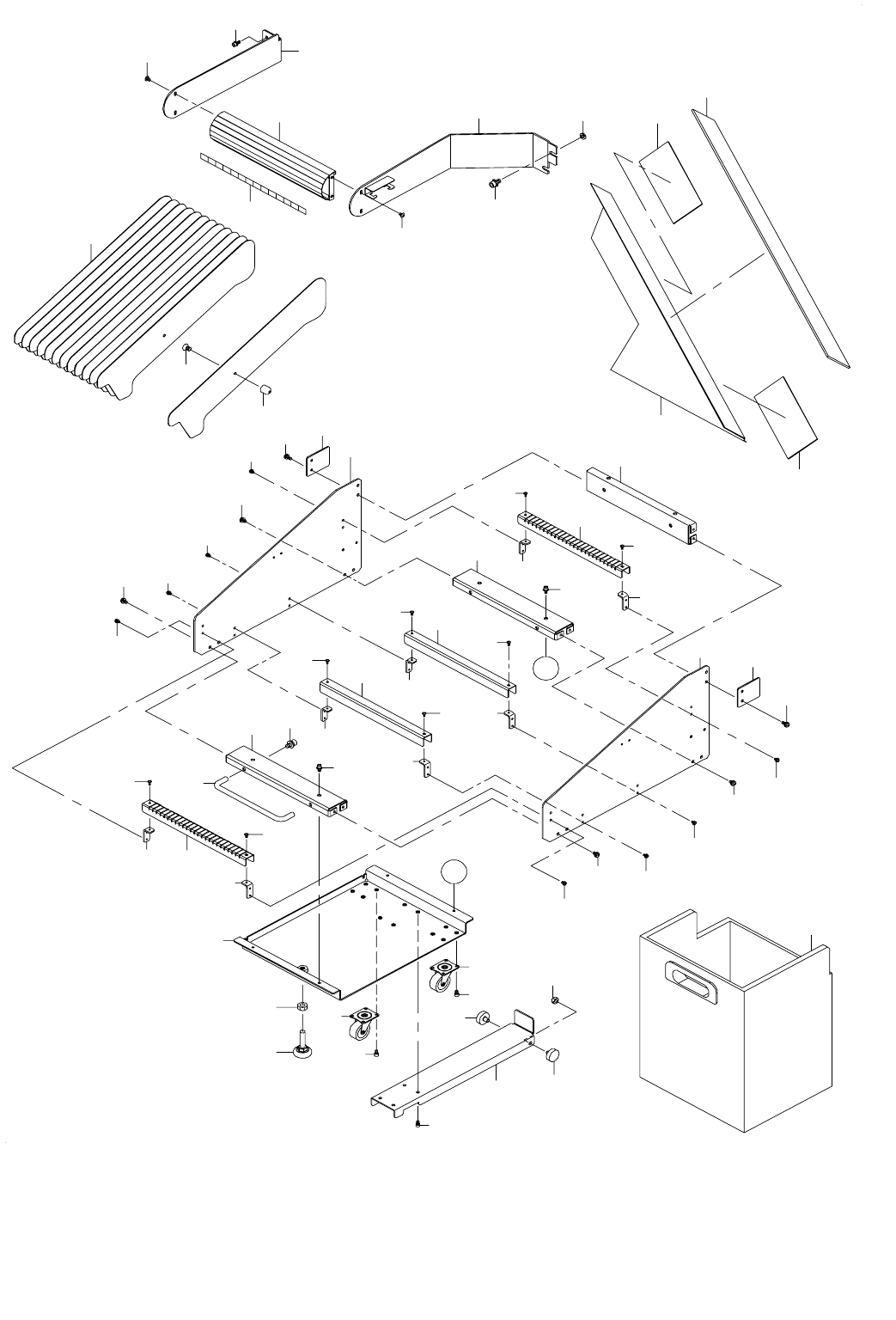

17. OPTION COMPONENTS (RX-6 FITTING)(FOR TR8S)
オプション関係（ＲＸ −６装着）（ＴＲ８Ｓ用）
13
12
9
9
5
7
1
2
14
36
36
17
22
22
14
22
20
20
20
20
20
20
22
17
16
16
18
18
18
18
25
20
21
20
10
17
15
15
4
3
5
26
33
6
8
11
21
25
26
26
21
21
21
21
21
21
22
22
22
22
23
24
27
27
28
29
30
31
32
32
A
A
19
19
34
35
