- 33 -
17. OPTION COMPONENTS (RX-6 FITTING)(FOR TR8S)
オプション関係（ＲＸ −６装着）（ＴＲ８Ｓ用）
13
12
9
9
5
7
1
2
14
36
36
17
22
22
14
22
20
20
20
20
20
20
22
17
16
16
18
18
18
18
25
20
21
20
10
17
15
15
4
3
5
26
33
6
8
11
21
25
26
26
21
21
21
21
21
21
22
22
22
22
23
24
27
27
28
29
30
31
32
32
A
A
19
19
34
35
- 34 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28000 TAPE_GUIDE_BR_R_FB
テープガイドブラケット Ｒ（固定バンク）
1
2 401-54743 TAPE_GUIDE_BR_L_HARF
テープガイド ＢＲ＿Ｌハーフ
1
3 401-54693 TAPE_GUIDE_BR_HALF_BANK
テープガイド ＢＲ ハーフ＿バンク
1
4 401-54713 FEEDER_POSITION_LABEL_14
フィーダ＿ポジションラベル＿１４
1
5 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
6 SL-6041092-TN SCREW
座金付き六角穴ボルト
1
7 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
8 400-84676 SEPARATION_PLATE
セパレーションプレート
13
9 401-28045 TRASH_BOX_HOLDER_S
トラッシュボックスホルダ Ｓ
2
10 400-94864 TAPE_HOLDER_HANDLE
テープホルダハンドル
1
11 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
12 400-98844 ADJUSTER_FOOT
アジャスターフット
1
13 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
1
14 401-10285 TAPE_HOLDER_PL
テープホルダ＿ ＰＬ
2
15 401-54694 REEL_FIXING_BAR14
リール＿固定＿バー＿１４
2
16 401-54695 TAPE_SUPPORT_HALF
テープサポートハーフ
2
17 401-54696 TAPE_HOLDER_BR_HALF
テープホルダー ＢＲ １＿ハーフ
3
18 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
8
19 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
20 400-84674 REEL_SUPPORT_ANGLE
リールサポートアングル
8
21 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
8
22 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
16
23 401-54698 CASTER_BRACKET_HALF
キャスター＿ ＢＲ ＿ハーフ
1
24 401-54699 TRASH_BOX_HOLDER_HALF
ごみ箱＿ホルダ＿ハーフ
1
25 400-94860 TH_CASTER
ＴＨ キャスター
2
26 SM-6040602-TN BOLT
六角穴ボルト
12
27 401-10284 TH_ROLLER
ＴＨ ＿ローラ
2
28 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
2
29 401-54697 TRASH_BOX_ASM_HALF
ごみ箱組＿ハーフ
1
30 401-54689 TAPE_TRASH_GUIDE
テープ＿廃棄＿ガイド
1
31 401-54746 TAPE_TRUSH_GUIDE_PLATE
テープ廃棄＿ガイド＿プレート
1
32 E2506-716-000 MOP MAGNET
ＭＯＰ マグネット
2
33 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
1
34 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
13
35 E1612-706-C00 REEL SH
リール ＳＨ
13
36 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
4
- 35 -

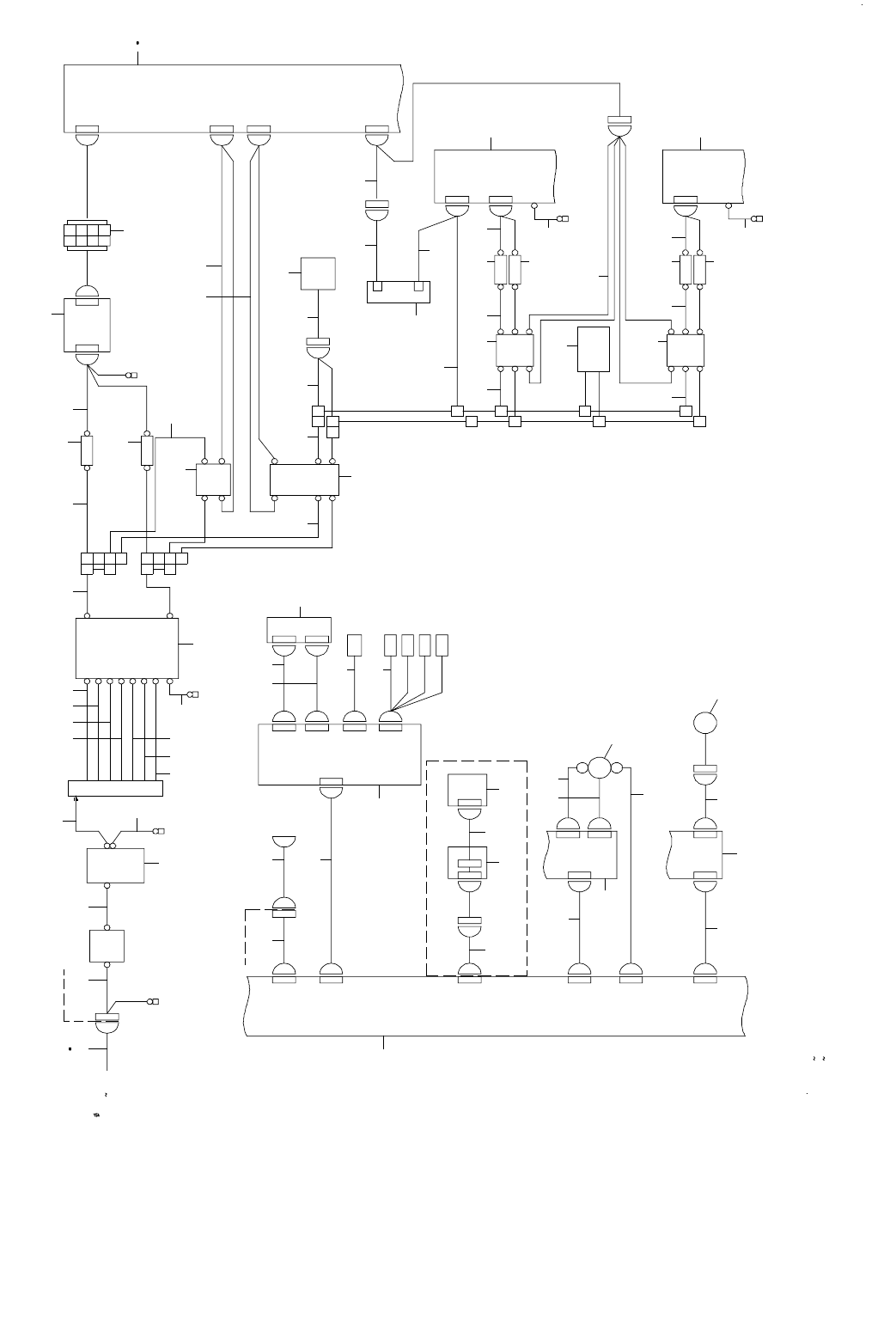

18. SYSYTEM DIAGRAM (1)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（１）
CN004
CN2
YDRV2
MAIN21
CN21
MAIN18
CN18
CNP3
ZM P3
CN2
ZM 2
MAIN17
CN17
CN1
LED TRAY PCB2
MAIN10
CN10
CN05
OPE05
CN04
OPE04
CN03
OPE03
CN02
Y DRIVER(2/2)
INDICATION BOX OPTION
OPE02
MAIN09/P105
ZM DRIVER(2/2)
1_5D
S-I/F
CN118
2_3B
1_5B
CN09
CN422
1_5C
OPERATION
LCD ASM
OPERATION PCB
CN1
LED TRAY PCB1
INSIDE OF MTS
M
M
E
MAIN
PCB(2/6)
CP4
CP2
CP3
CP1
CN67-B
YDRV3
CN3
ZM1
CN1
TRAY02TRAY01
CN1
OPE01
CN01
Y MOTOR
ZM MOTOR
MC2
CN067-A
Y-CN1
CN1
2_2A
Y DRIVER(1/2)
FG
FG
MC1
CNP1
CNP2
1_1C
ZM DRIVER(1/2)
CN181
MAIN14
CN14
MAIN20
CN20
MAIN15
CN15
MAIN07
CN 7
-
-
-
-
FG
N
L
TB0
0
200
220
240
380
400
415
NC
SURGE
ABSORBER
N
L
YDRV-FG
+
+
+
+
FG
N
N
N
L
L
L
TB1
N
N
L
L
N
L
N
L
FG
FG
FG
NOTE1 THIS MCCB'S P/N CHANGES WITH SPECIFICATION
AC200
240V INPUT : HA00585000B (10A)
AC380
415V INPUT : HA00585000A (5A)
NF
TB2(1/2)
CN065
REGENERATION
RESISTOR
PSU-CN2
PSU-CN1
1_1B
MAIN
PCB(1/8)
RLY1
N
L
N
L
PSU
CN2CN1
N
L
TB1
J009
0V
100V
E
0V
200V
220V
240V
380V
415V
400V
MCCB
NOTE1
3 AC200V
415V
(TO MOUNTER)
TB3
FAN
FG
INSIDE OF MTS
1 2
4
5
6
3
7
15
8
9
10
1211
13
14
TF
16
17
18
19
20
23
19
21
RLY2
22
24
25 74
26
27
28
29
32
31
30
33
34
35
36
37
38
39
40
41
42
43
44
43
45
46
47
41
48
49
73
CP5
CP6
73
50
51
52
54
53
25
55
56
58
57
59 60
61
INCREMENT SW
DECREMENT SW
ENTER SW
CANCEL SW
ONLINE SW
62
63
63
64
65
66
67
BR
68
69
72
39
70
71
51
