- 5 -

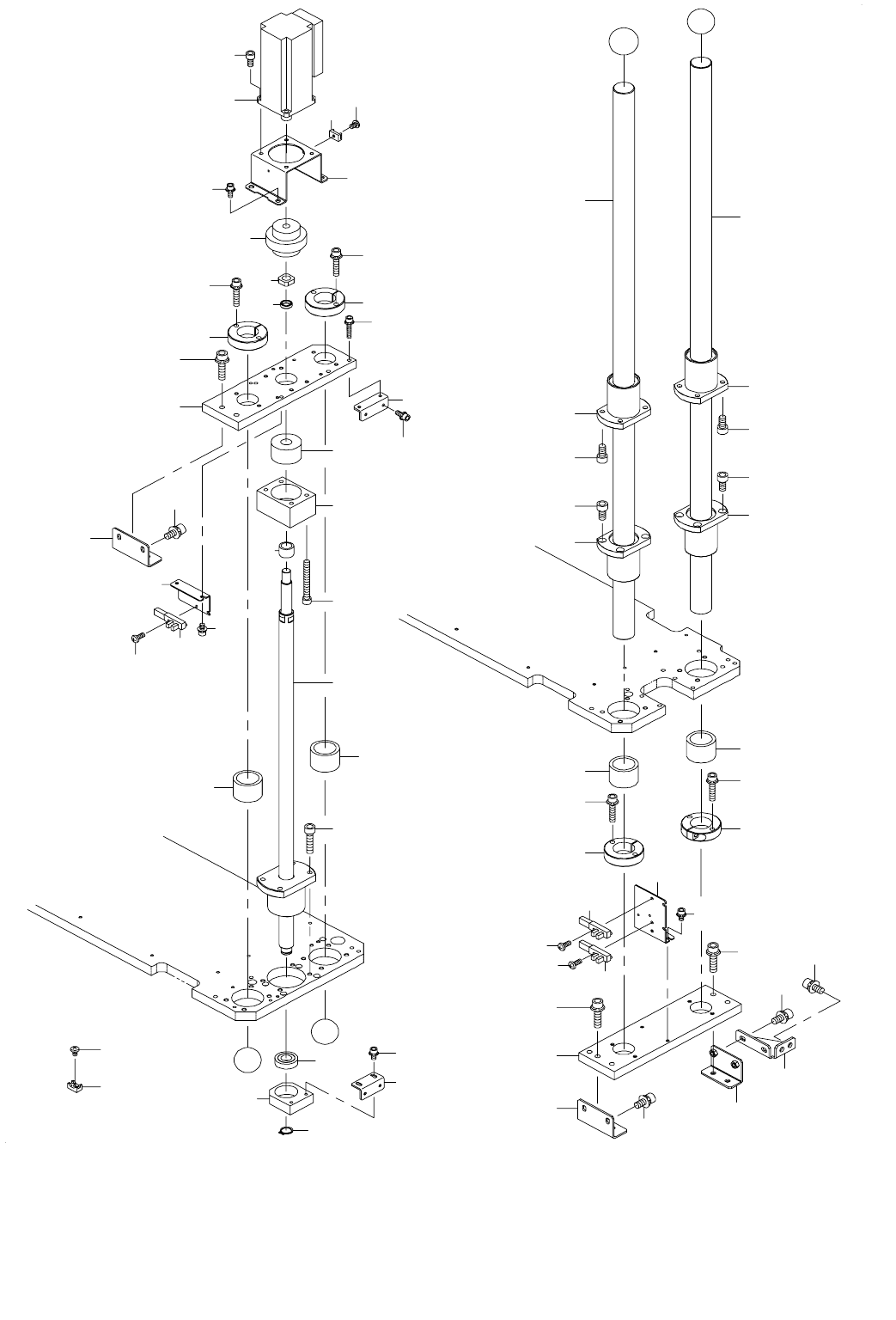

3. Z UNIT (1)
Ｚ ユニット（１）
1
4
2
3
5
5
6
6
7
7
10
10
8
9
11
12
13
13
14
14
14
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
19
20
21
22
26
27
28
29
30
31
32
34
35
36
37
38
39
40
41
41
44
45
44
46
46
A
B
B
A
24
25
33
46
42
43
23
- 6 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-54549 Z_BASE_U
Ｚ ＿ベース＿ Ｕ
1
2 SL-6062592-TN SCREW
座金付き六角穴ボルト
2
3 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
2
4 401-54550 Z_BASE_L
Ｚ ＿ベース＿ Ｌ
1
5 SL-6062592-TN SCREW
座金付き六角穴ボルト
4
6 401-54654 Z_AXIS_BASE_BR_A
Ｚ ＿軸＿ベース＿ ＢＲ ＿ Ａ
2
7 SL-6061492-TN BOLT
座金付き六角穴ボルト
4
8 401-54655 Z_AXIS_BASE_BR_B
Ｚ ＿軸＿ベース＿ ＢＲ ＿ Ｂ
1
9 401-54656 Z_AXIS_BASE_BR_C
Ｚ ＿軸＿ベース＿ ＢＲ ＿ Ｃ
1
10 SL-6061492-TN BOLT
座金付き六角穴ボルト
4
11 401-54657 Z_AXIS_BASE_BR_D
Ｚ ＿軸＿ベース＿ ＢＲ ＿ Ｄ
1
12 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
13 401-54572 Z_SHAFT_1000
Ｚ ＿シャフト＿１０００
2
14 E1312-717-000 Z_DAMPER
Ｚ ダンパ
4
15 E1303-717-000 Z_SHAFT_SUPPORT
Ｚ シャフトサポート
4
16 SL-6052592-TN BOLT
座金付き六角穴ボルト
8
17 401-54734 LINEER_BUSH
リニアブッシュ
4
18 SM-6061202-TN BOLT
六角穴ボルト
16
19 401-54564 ANGULAR_BEARING_HOLDER
アンギュラ＿ベアリング
1
20 SM-6054502-TN SCREW M5 L=45
六角穴ボルト Ｍ ５ Ｌ ＝４５
4
21 SB-1150024-00 BEARING
ころがり軸受
1
22 401-54586 Z_BALL_SCREW
Ｚ ＿ボール＿ねじ
1
23 401-54588 COLLAR
カラー
1
24 E2326-725-000 THRUST COLLAR YA
スラストカラー ＹＡ
1
25 401-54589 NUT
ナット
1
26 SL-6062592-TN SCREW
座金付き六角穴ボルト
4
27 401-54680 SCREW_END_SUPPORT
スクリュウ＿エンド＿サポート
1
28 SB-1150004-00 RADIAL BEARING
ラジアル軸受
1
29 RC-0150001-KP RETAINING RING 13.8
Ｃ 形止め輪 １３．８
1
30 401-54658 Z_AXIS_BASE_BR_E
Ｚ ＿軸＿ベース＿ ＢＲ ＿ Ｅ
1
31 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
32 401-54735 COUPLING
カップリング
1
33 401-54565 Z_MOTOR_BR
Ｚ ＿モータ＿ ＢＲ
1
34 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
35 HX-0029400-00 FIXED BASE
固定ベース
1
36 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝６
1
37 400-45703 SERVO MOTOR
サーボモータ
1
38 SM-6051002-TN BOLT
六角穴ボルト
4
39 401-54661 Z_SENSOR_BR_U
Ｚ センサ ＢＲ Ｕ
1
40 401-54662 Z_SENSOR_BR_L
Ｚ センサ ＢＲ Ｌ
1
41 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
42 HX-0029400-00 FIXED BASE
固定ベース
1
43 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝６
1
44 HD-0017000-00 SENSOR
フォトインタラプタ
2
45 HD-0017100-00 SENSOR
フォトインタラプタ
1
46 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝１０
3
- 7 -

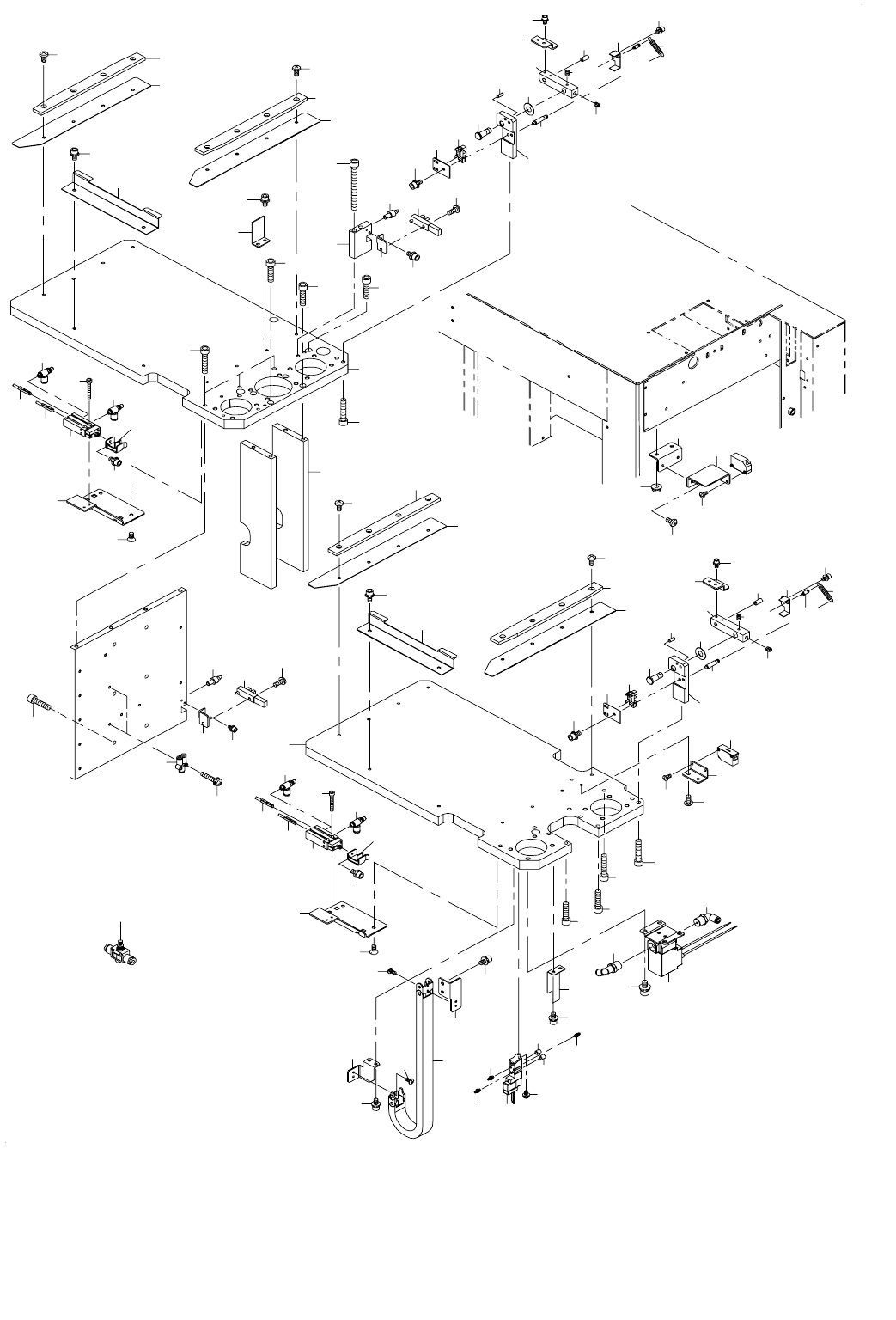

4. Z UNIT (2)
Ｚ ユニット（２）
71
69
71
67
69
70
72
70
69
68
67
66
53
65
64
63
62
46
48
46
61
60
59
58
57
56
55
52
51
50
49
48
47
47
45
44
45
44
43
42
41
40
34
33
2
36
39
37
38
35
32
32
30
31
29
29 28
27
25
27
26
22
22
22
21
21
20
19
17
17
16
15
14
14
11
9
10
10
8
7
6
5
6
6
6
5
4
3
1
69
63
49
51
52
55
56
57
59
60
64
65
53
66
62
61
58
50
18
72
72
72
68
6
6
10
10
8
12
13
7
9
11
14
14
23
24
54
54
54
54
12
13
