第 4 章 消耗品の交換方法 目次 1 . ノ ズ ル 板 バ ネ の 交 換 4 - 1 1 . 1 標 準 ヘ ッ ド の ノ ズ ル 板 バ ネ の 交 換 4 - 1 1 . 2 精 密 ヘ ッ ド （ Y G 1 0 0 R B ） の ノ ズ ル 板 バ ネ の 交 換 4 - 2 2 . エ ア ジ ョ イ ン ト の 交 換 4 - 3 3 . エ ジ ェ ク タ ー…
3-30
3
5
組み付け後の確認をします。
1. YG100RA の FNC ヘッドはノズルをタイプ
213F に交換し、標準ヘッドと YG100RB の
精密ヘッドはノズルなしの状態にしておきま
す。

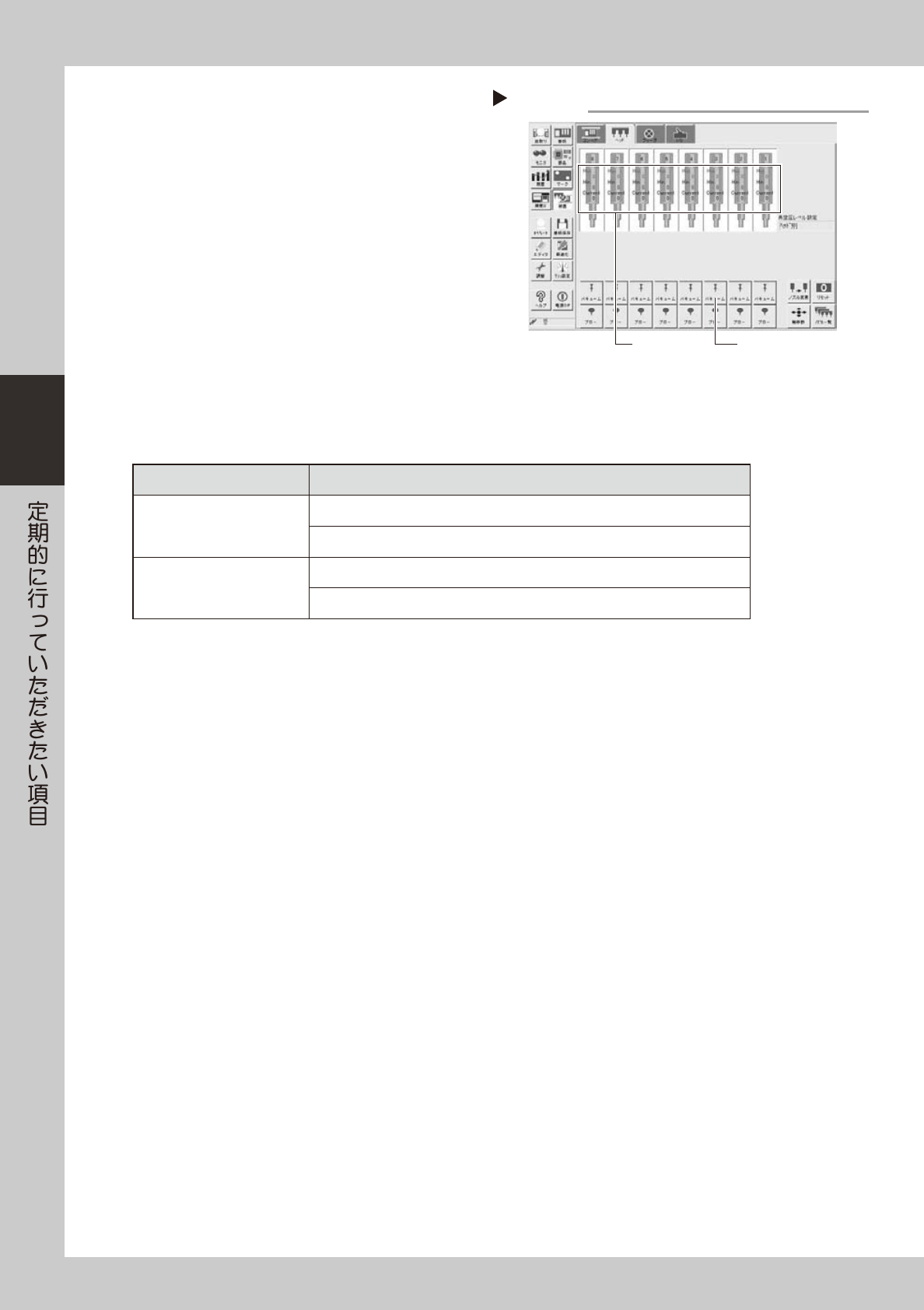

2. [ 装置 ] ー「ヘッド」タブ画面を開き、[ バキュー
ム ] ボタンを押して負圧を発生させ、画面に
表示される「MAX」の数値を読みとってくだ
さい。下表の基準値を目安に確認してくださ
い。
52303-F9-00
6
ノズルを元どおりに取り付けます。
標準ヘッドと YG100RB の精密ヘッドに手でノズ
ルを取り付けてください。
■ スプラインエア経路の数値
ノズル 基準値
FNC ヘッド
タイプ 213F ノズル
開放状態 100 以下であれば正常です。
密閉状態 170 以上であれば正常です。
標準ヘッド、精密ヘッド
ノズルなし
開放状態 80 以下であれば正常です。
密閉状態 180 以上であれば正常です。
* スプラインエア経路の数値は、真空圧を用いた数値です。
エアー源、環境によって数値が多少異なりますので、メンテナンス時の参考値として使用してください。
負圧の確認
Step 5
[バキューム]ボタン
MAX値を読む
4-1
4

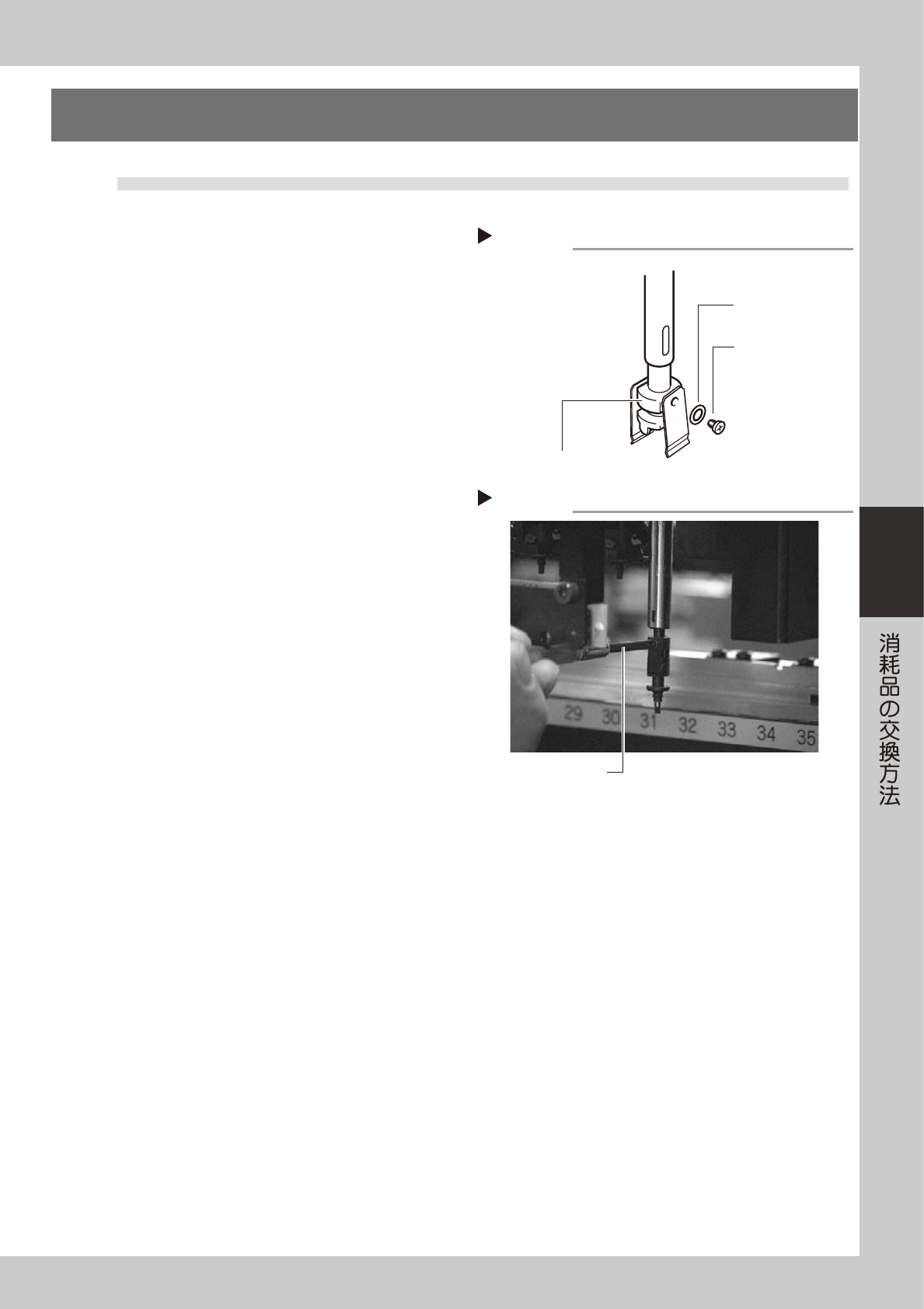

1.ノズル板バネの交換
1.1 標準ヘッドのノズル板バネの交換
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
ノズルを取り外します。
交換したい板バネが付いているノズルを手で外し
てください。
3
ノズル板バネを外します。
シャフトを後ろから押さえながら、プラス精密ド
ライバーでネジを外し、不良の板バネをノズルホ
ルダーから取り外してください。
51400-F9-00
4
新しいノズル板バネを取り付けます。
シャフトを後ろから押さえながら、プラス精密ド
ライバーで取り付けネジを締めてください。この
とき、ワッシャーを付け忘れないでください。
51401-F9-00
5
ノズルを取り付けます。
6
取り付け状態を確認します。
1. ノズル板バネとノズルの間に隙間がないこと
を確認します。
2. ノズルの脱着を手で数回繰り返し、緩みがな
いか確認します。
ノズル板バネを取り外す
Step 3
ノズル板バネ
固定用ワッシャー
ノズルホルダー
ノズル板バネ
固定用ネジ
ノズル板バネの取り付け
Step 4
プラス精密ドライバー
