4-7 4 4 . フ ィ ー ダ ー バ ル ブ の 交 換 1 マ シ ン の 電 源 を 落 と し ま す 。 ア プ リ ケ ー シ ョ ン ( V G O S ) を 終 了 し 、 電 源 ス イ ッ チ を 左 に 回 し て マ シ ン の 電 源 を 落 と し て く だ さ い 。 2 エ ア ー 供 給 を 止 め ま す 。 マ シ ン 左 下 パ ネ ル 内 の 「 エ ア 供 給 / 排 出 」 …
4-6
4
6

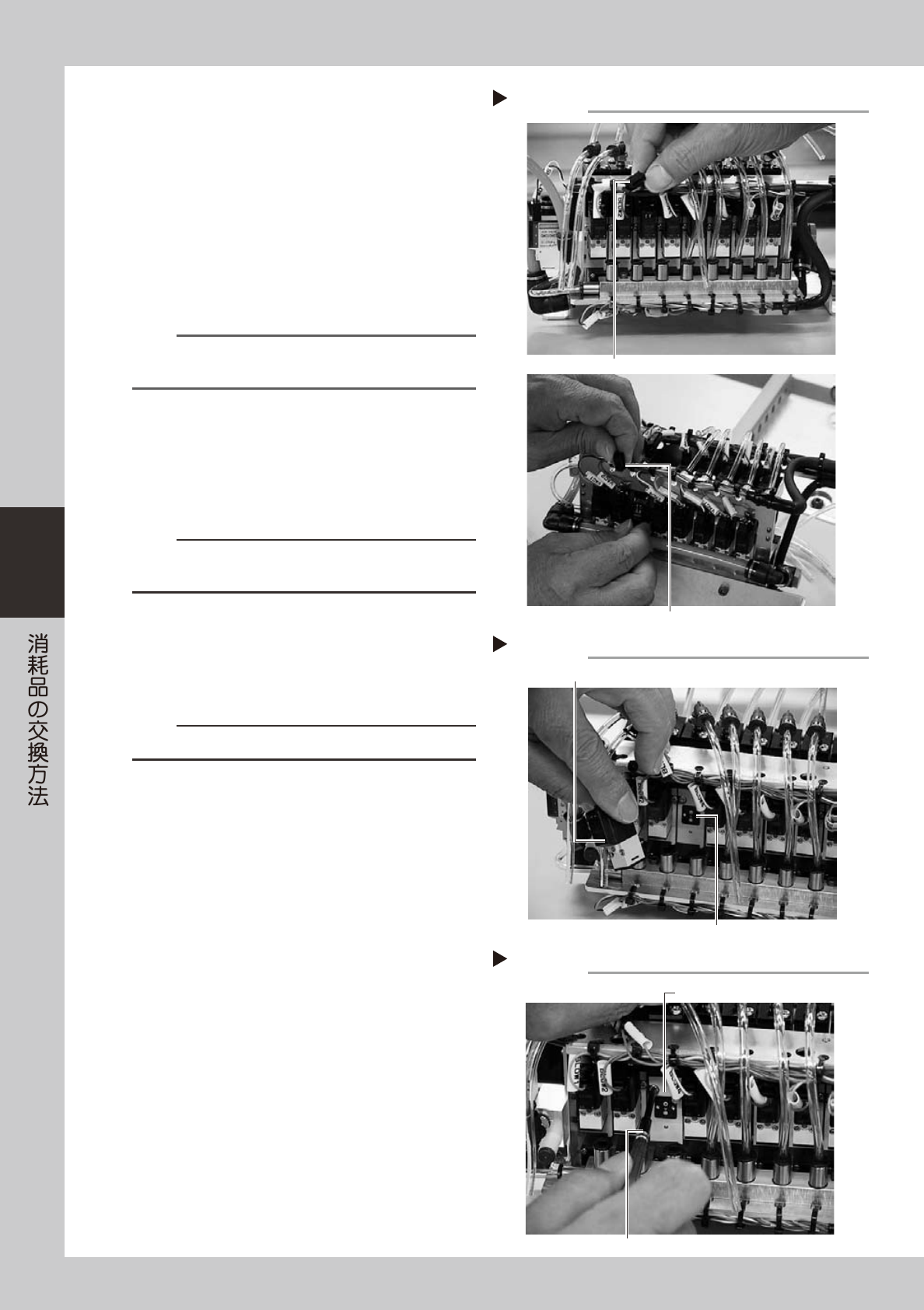

エジェクターオペレートバルブとブ
ローバルブのコネクターを取り外しま
す。
51410-F9-10
7
ブローバルブを取り外します。
プラス精密ドライバーでブローバルブの固定ネジ
2 本を緩め、ブローバルブを取り外してください。
ブローバルブを取り外すと、エジェクターバルブ
の固定ネジが現れます。
51411-F9-10
参考
エジェクターバルブを交換するには、まずブローバルブを
取り外す必要があります。
8
エジェクターバルブを取り外します。
プラス精密ドライバーでエジェクターの固定ネジ
2 本を緩め、エジェクターバルブを取り外してく
ださい。
51413-F9-00
c
注意
エジェクターバルブの裏側のガスケットを落とさないよう
に注意してください。
9
新しいエジェクターバルブを取り付け
ます。
プラス精密ドライバーで新しいエジェクターバル
ブの固定ネジ 2 本を締めて、固定してください。
c
注意
ガスケットの付け忘れ、裏表、挟み込みに注意してください。
0
上記と逆の手順でバルブユニットを元
どおりに取り付けます。
エアホースやコネクターも元どおりに接続してく
ださい。
q
動作を確認します。
バルブユニットを元どおりに取り付けたら、供給
エアとマシンの電源を入れ、3 章「3.2.2 給油・
負圧状態の確認」の Step5 と同じ方法で負圧を発
生させ、異常な数値が出ないことを確認してくだ
さい。
エジェクターバルブを取り外す
Step 8
プラス精密ドライバー
エジェクターバルブ
ブローバルブを取り外す
Step 7
エジェクターバルブ固定ネジ
ブローバルブ
コネクターを取り外す
Step 6
ブローバルブのコネクター
エジェクターオペレートバルブのコネクター
4-7
4

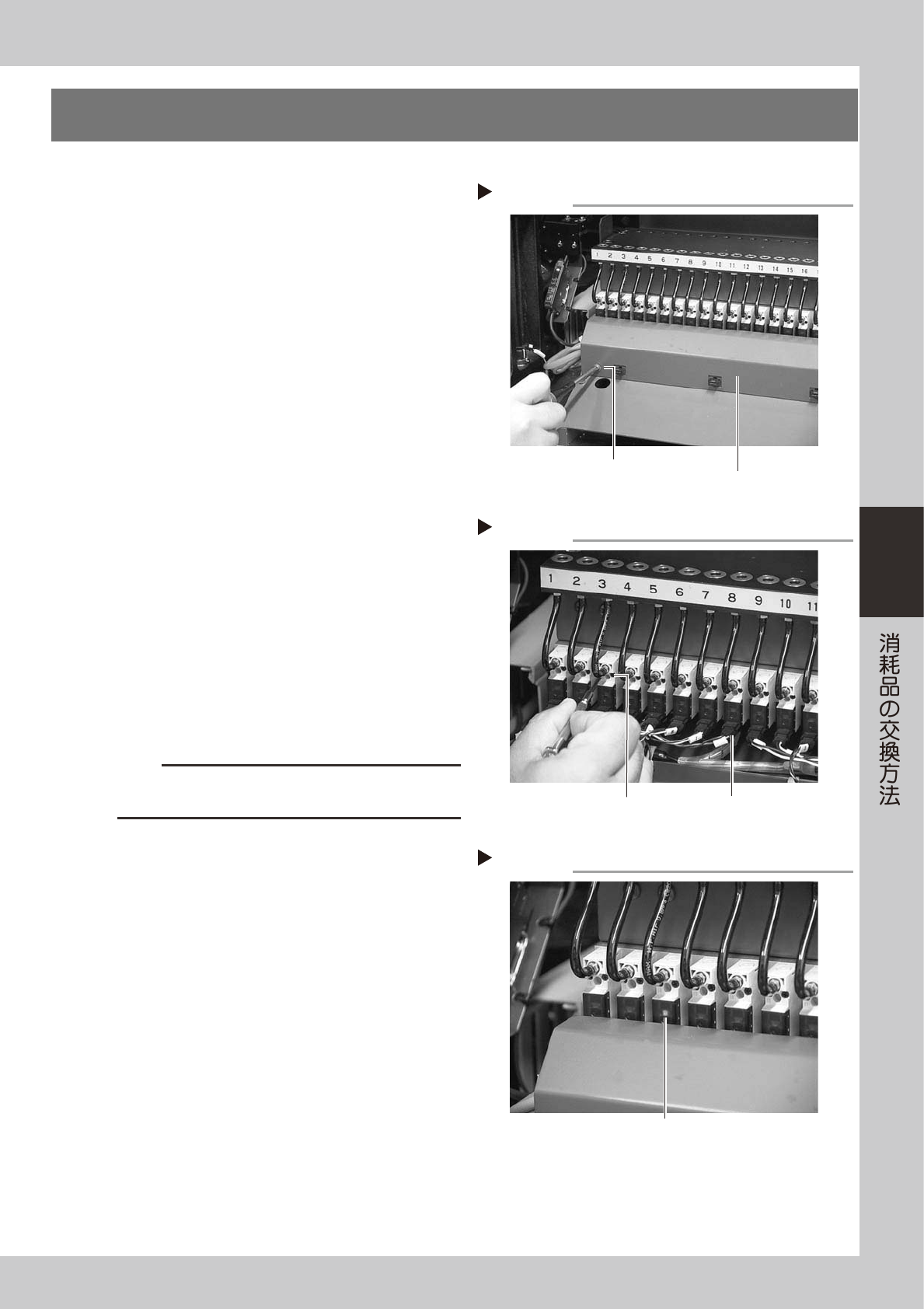

4.フィーダーバルブの交換
1
マシンの電源を落とします。
アプリケーション (VGOS) を終了し、電源スイッ
チを左に回してマシンの電源を落としてくださ
い。
2
エアー供給を止めます。
マシン左下パネル内の「エア供給 / 排出」スイッ
チを右に回してエアー供給を止めてください。
3
ハーネスカバーを取り外します。
プラスドライバーを使ってハーネスカバーを止め
ているネジを外してください。
51414-F9-00
4
フィーダーバルブを取り外します。
1. 交換するバルブのコネクターを取り外します。
2. 精密ドライバーを使ってバルブを取り外しま
す。
51415-F9-00
5
エアホースを取り外します。
交換するバルブのエアホースを切って取り外して
ください。
( 新しいエアホースはフィーダーバルブキットに
同梱されています。）
6
バルブとカバーを取り付けます。
Step3、4 と逆の手順で新しいバルブとカバーを
取り付けてください。
c
注意
ガスケットの付け忘れ、裏表、挟み込みなどに注意してく
ださい。
7
エアホースを取り付けます。
新しいエアホースを新しいバルブに取り付けてく
ださい。
8
動作を確認します。
1. マシンへエアーを供給し、マシンを立ち上げ
ます。
2. フィーダーを取り付けます。
3. [ 装置 ] ボタンから「フィーダー」タブを開い
て ON/OFF 動作を行い、LED ランプの点灯と
フィーダーの動作を確認してください。
51416-F9-00
ハーネスカバーの取り外し
Step 3
ハーネスカバー
両サイドの
ここのネジを外す
フィーダーバルブの取り外し
Step 4
バルブコネクター このネジを2本外す
フィーダーバルブの動作確認
Step 8
LEDランプ
4-8
4

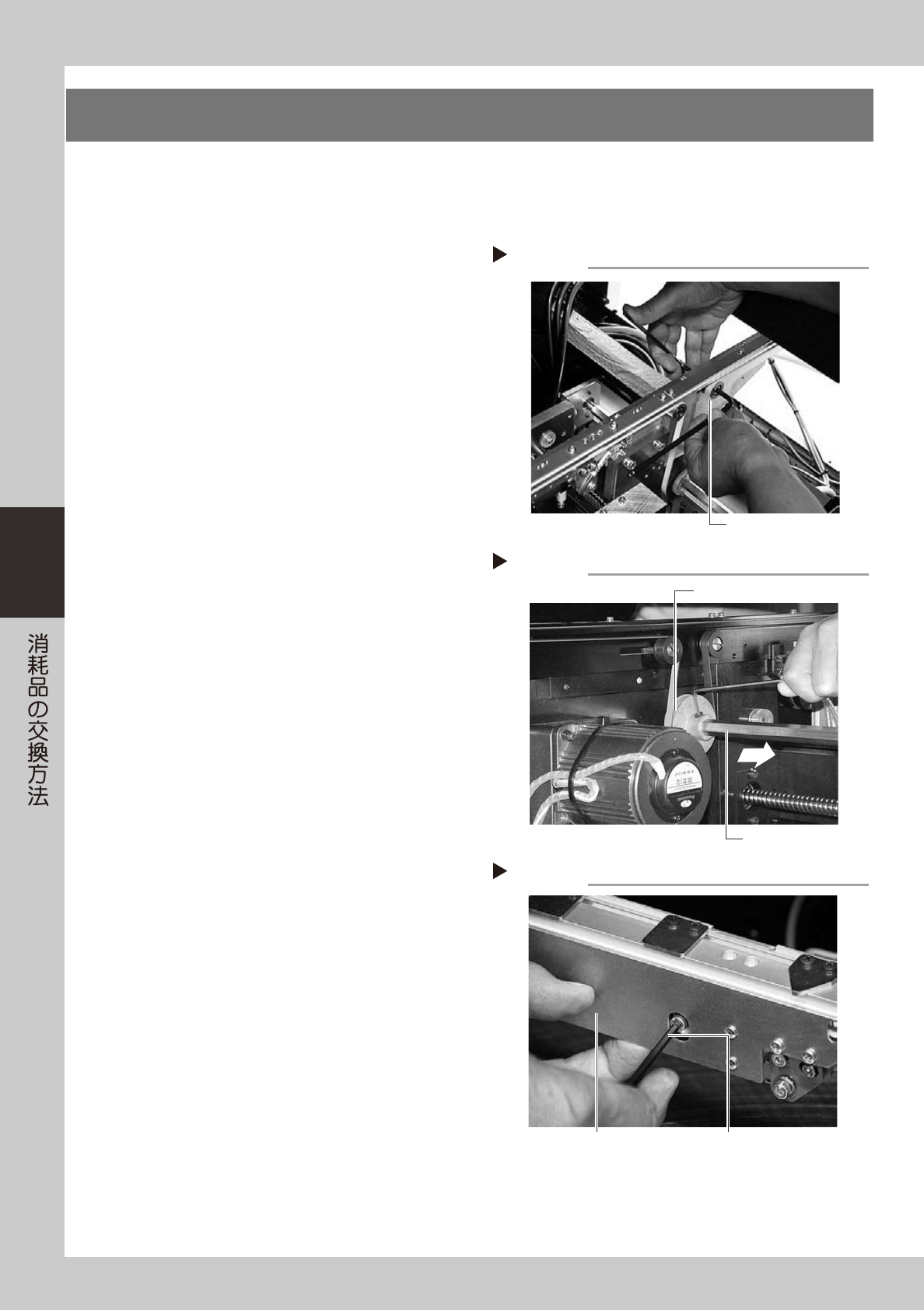

5.基板搬送部の清掃とベルト交換
本機のコンベアベルトは「基板搬入部」と「基板実装、搬出部」に分かれています。
以下の手順は「基板実装、搬出部」のベルト交換手順になりますので、「基板搬入部」ベルト交換の場合は、手順４、
５、８は省略してください。
e
1
非常停止ボタンを押します。
作業を安全に行うため、必ずマシンを非常停止状
態にしてください。
2
ベルトを緩めます。
六角レンチ (4) でテンショナーボルトを緩めて、
長穴いっぱい（緩む方向）にテンショナーを移動
してください。
51417-F9-10
3
ベルトを取り外します。
六角レンチ (3) でベルト駆動用プーリーのボルト
を外し、シャフトを引き抜きます。ベルトをプー
リーから外しシャフトとの隙間から抜き取ってく
ださい。
51418-F9-00
4
基板クランプ Assy を取り外します。
シングルタイプの場合
六角レンチ (3) で基板クランプ Assy 固定ボル
ト（２ヶ所）を外して基板クランプ Assy を
取り外します。
ダブルタイプの場合
六角レンチ (3) で基板クランプ Assy 固定ボル
ト（4 ヶ所）を外して基板クランプ Assy を取
り外します。
51419-F9-10
シャフトの取り外し
Step 3
シャフト
駆動用プーリー
ベルトテンションを緩める
Step 2
テンショナーボルト
基板クランプAssyを取り外す
Step 4
基板クランプAssy
基板クランプAssy固定ボルト
