A OI 机器介绍 2\4 HOL LY A OI 机器 型号 LX520IL LX760IL 基板 尺寸 50*50-520* 470mm 50*50-800*6 40mm 相机 分辨 率 13μm 相机 像素 500W 检测 最小 元件 类型 01005元件 照明 系统 LED 照明 （ 同轴垂射＋ 多角度斜射 照明） 检测 PC BA 移动 方式 相机移动，待 测板不动 操作 系统 Windows 7 6 4位中文专业 版 电源 …

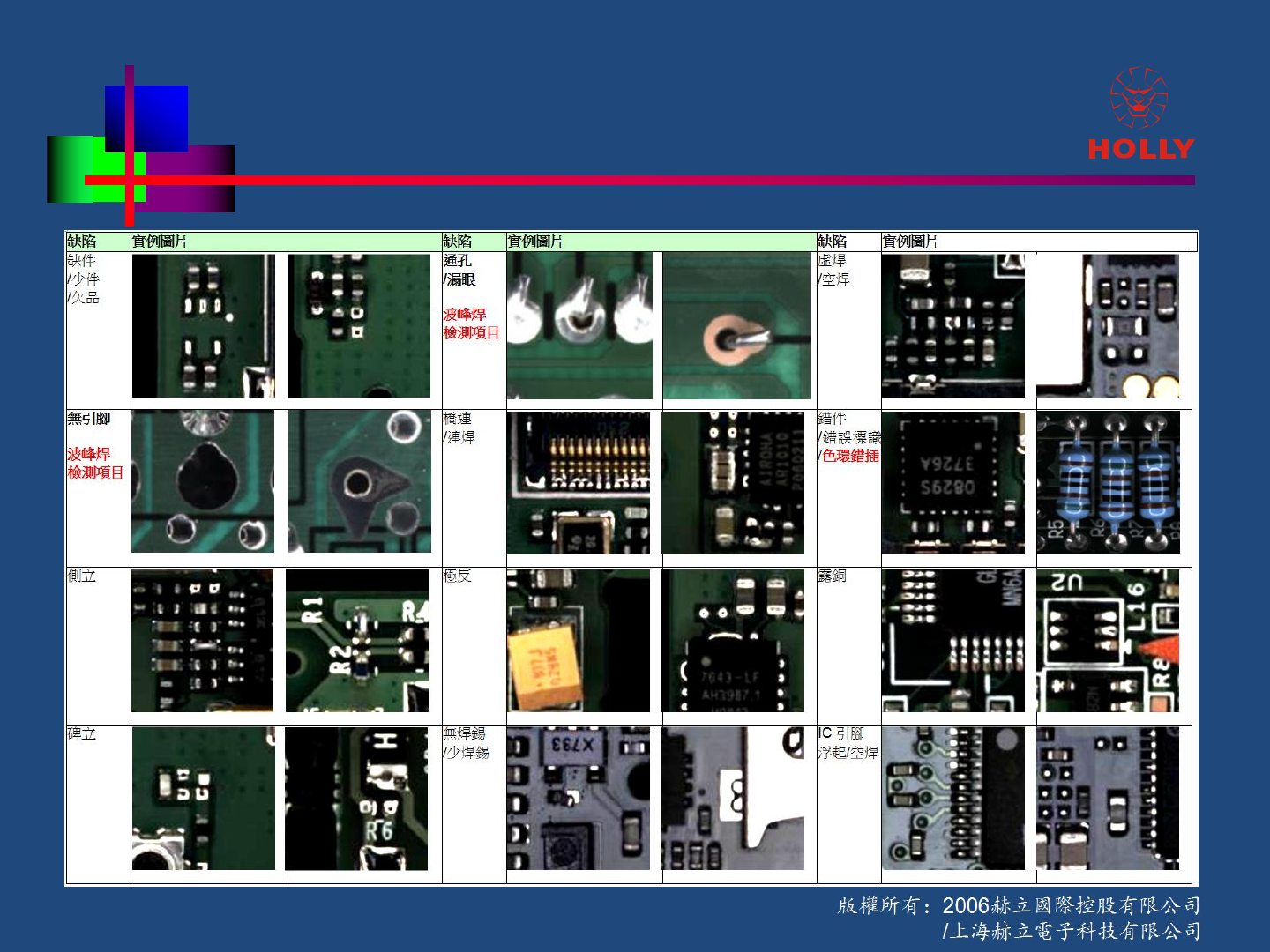

赫立AOI檢測項目圖例
AOI机器介绍 2\4
HOLLY AOI
机器型号
LX520IL
LX760IL
基板尺寸
50*50-520*470mm
50*50-800*640mm
相机分辨率
13μm
相机像素
500W
检测最小元件
类型
01005元件
照明系统
LED 照明 （同轴垂射＋多角度斜射照明）
检测PCBA移动
方式
相机移动，待测板不动
操作系统
Windows 7 64位中文专业版
电源规格
AC220V±10%, 50/60HZ, 1.2KW （最大功耗）
气压规格
0.5兆帕
机器重量
900 Kg
990 Kg
机器尺寸
W1100xD1133xH1599mm
W1340xD1133xH1599mm
依客户要求配置
AOI机器介绍 3\4
序号
部件名称
描述
P1
信号指示灯
用于指示设备运行状态。
P2
急停按钮
按下按钮，机器将强行停止。
P3
复位按钮
自动运行模式按下此按钮，机器
XY
轴回归拍照起始位置，进入
待检状态。
P4
启动按钮
自动运行模式及传送带模式按下
此按钮，机器启动运行给前机
要板信号。
P5
主电源开关
用于开启、关闭整台设备。
P6
键盘、鼠标
操作键盘、鼠标含鼠标垫。
P7
显示器
显示待检电路板整板图像
P8
PCB
传输承载
轨道
PCB
传输承载轨道。
