第1部 基本篇 第2章 生产 图 2-5-5 开始通过模式 若点击“确定” ，则显示以下画面；基板到达传送的传感器上时传送带转动。 若选择[调整基板幅宽]，则显示图 2-5-4，可变更基板幅宽。 图 2-5-6 通过模式执行中 若点击[停止]，则停止通过模式，返回开始画面。 此时，若再开始通过模式，基板的通过数量为累积计算。 2-25
第1部 基本篇 第2章 生产
全轴退避后，显示询问调整基板宽度信息画面图 2-5-3。

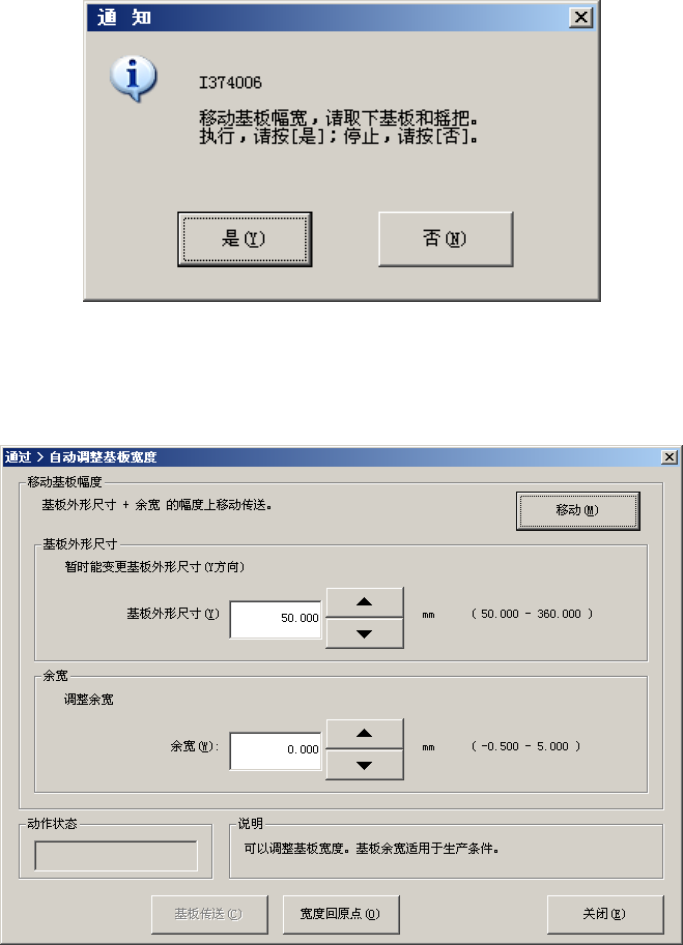

图 2-5-3 询问变更基板幅宽信息
在图 2-5-3 中选择[是]后，显示自动调整基板宽度对话框 2-5-4。
按[移动]按钮调整基板幅宽。
图 2-5-4 自动调整基板幅宽对话框
调整基板幅宽后，或在图 2-5-3 的确认信息框按下[否]后，显示图 2-5-5 的开始画面。
2-24
第1部 基本篇 第2章 生产

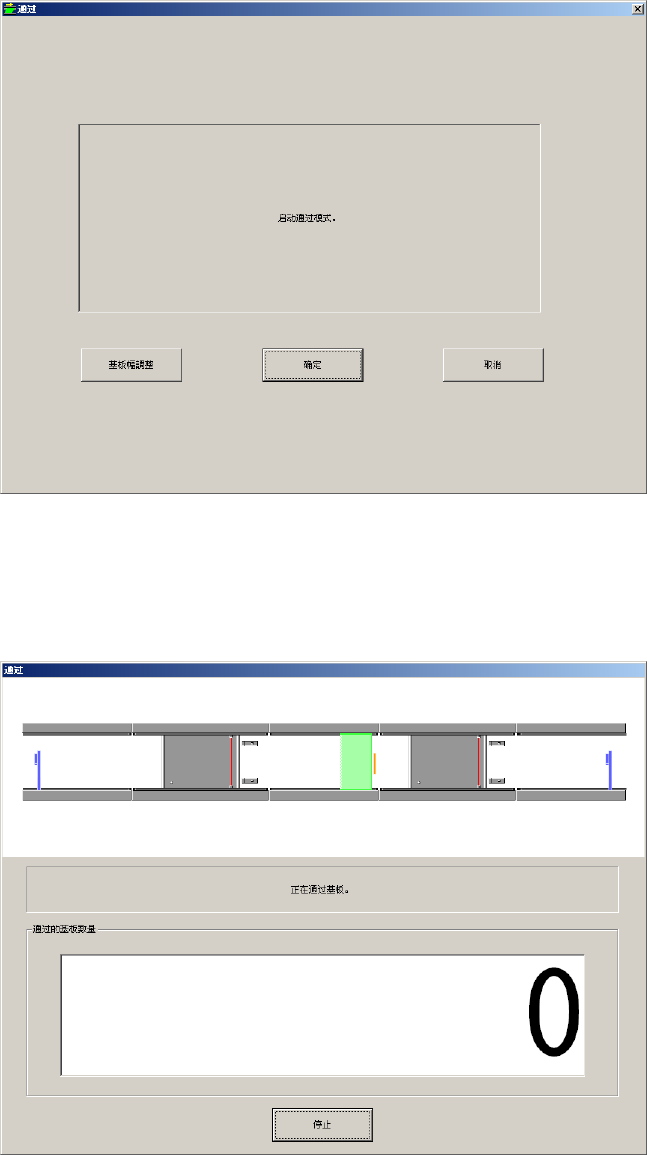

图 2-5-5 开始通过模式
若点击“确定”，则显示以下画面；基板到达传送的传感器上时传送带转动。
若选择[调整基板幅宽]，则显示图 2-5-4，可变更基板幅宽。
图 2-5-6 通过模式执行中
若点击[停止]，则停止通过模式，返回开始画面。
此时，若再开始通过模式，基板的通过数量为累积计算。
2-25
第1部 基本篇 第2章 生产
2-6 文件操作
进行生产时，需打开生产程序文件。
此外，在“生产”画面上改变数据时或为保存生产管理信息，也可保存变更的数据。
2-6-1 打开（读入文件）
读入已经制作好的生产程序文件。
从菜单栏中点击“文件”/“打开”，则显示如下画面。
选择文件名，点击“打开”,读入选中的文件。
<步骤>
①选择文件夹
②选择文件
③点击”打开”。
要打开用其他机型制作的文
件时点击此栏，选择机型名
(文件格式)。
显示选择的文件名
图 2-6-1-1 选择文件
接着显示下列信息：
图 2-6-1-2 询问基板幅宽自动调整
选择“是”后，即可显示基板宽度自动调整画面。
注意
在基板宽度自动调整对话框上选择”移动”后，传送装置会立即开始
运行。因此，在选择该项之前，一定要确认好传送运行区没有障碍
物。
* 有关基板宽度自动调整装置的详细情况，请参见“2-12-1-2 基板宽度自动调整”说明。
