第 1 部 基本编 第 2 章 生产 2-11-2-3 元件数据 选择画面上部的“元件数据”标签。 图 2-11-2-3-1 编辑数据(元件数据)画面 (1) 列表 显示元件数据列表。 表 2-11-2-3-1 元件数据列表项目 项目 内容 元件名 显示元件的名称。 元件类型 显示元件的类型。 (2) 元件名 显示元件的名称。 2-93
第 1 部 基本编 第 2 章 生产
(2)贴片信息
选择左表项目后，右表显示其详细内容。
表 2-11-2-2-2 贴片信息
项目 内容 用户级别
供应 显示贴片元件的供应位置。 -
贴片 ID 显示贴片的贴片 ID。 -
贴片位置 X 显示贴片位置的 X 坐标。 -
贴片位置 Y 显示贴片位置的 Y 坐标。 -
贴片角度 显示贴片的元件角度。 -
元件名 显示贴片元件的名称。 -
贴片头 显示贴片时使用的贴片头。 -
标记 选择是否使用基准领域标记。 -
区域坏板标记 显示是否使用区域坏板标记。 -
跳过 选择是否跳过贴片。 -
试打 显示试打时是否执行元件的贴片。 操作员
层 显示贴片层。 -
2-92
第 1 部 基本编 第 2 章 生产
2-11-2-3 元件数据
选择画面上部的“元件数据”标签。

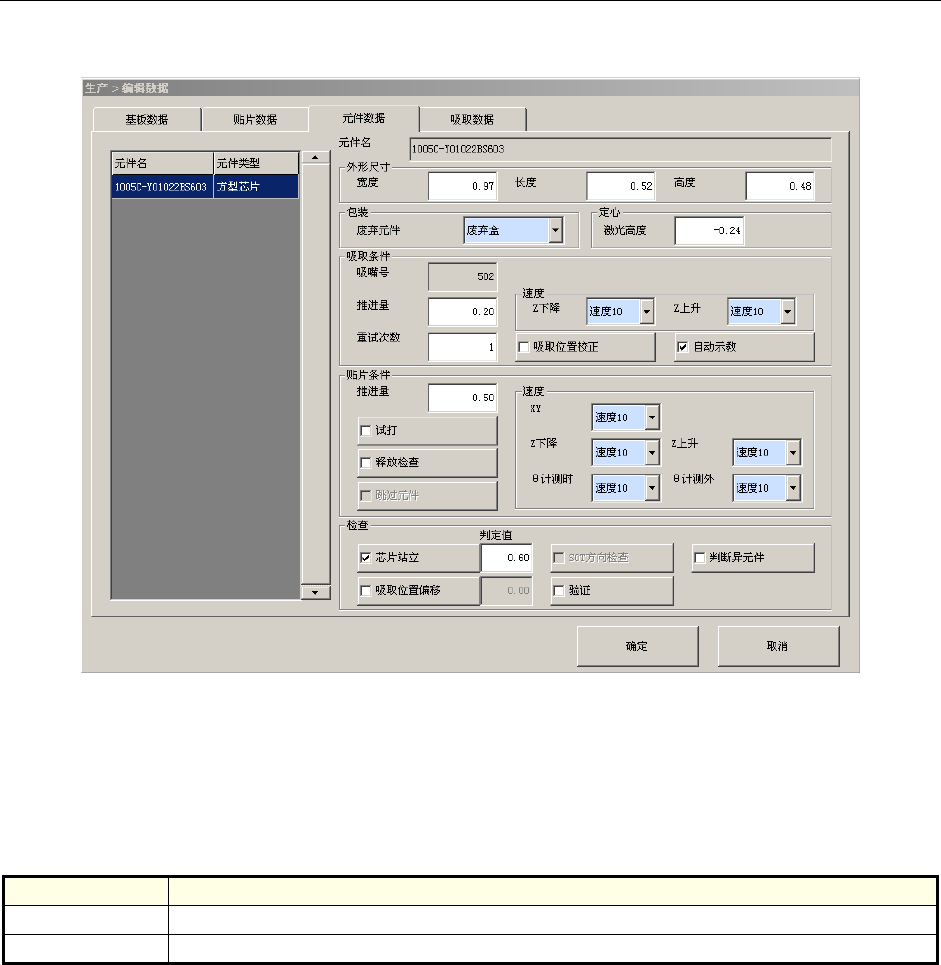

图 2-11-2-3-1 编辑数据(元件数据)画面
(1) 列表
显示元件数据列表。
表 2-11-2-3-1 元件数据列表项目
项目 内容
元件名 显示元件的名称。
元件类型 显示元件的类型。
(2) 元件名
显示元件的名称。
2-93
第 1 部 基本编 第 2 章 生产
(3) 外形尺寸
显示、编辑元件的外形尺寸。
表 2-11-2-3-2 外形尺寸
项目 内容 用户级别
宽度 输入元件的外形尺寸的宽度。 操作员
长度 输入元件的外形尺寸的长度。 操作员
高度 输入元件的外形尺寸的高度。 操作员
(4) 包装
显示、编辑元件的废弃位置。
表 2-11-2-3-3 包装
项目 内容 用户级别
废弃元件 从“废弃盒”、“元件保护”、“IC 回收带”中选择一项。 操作员
(5) 吸取
显示、编辑元件吸取的相关项目。
表 2-11-2-3-4 吸取
项目 内容 用户级别
吸嘴号 选择、输入吸取元件的吸嘴号码。 -
推进量 输入元件吸取时将吸嘴前端按入多少。 操作员
重试次数 输入吸取错误时的重试次数。 操作员
吸取位置校正 根据激光识别结果选择是否校正吸取位置偏移。 操作员
自动示教 选择进行吸取位置跟踪时是否进行自动示教。
(纸带、元件外形 0603～3216)
操作员
速度 Z 下降 选择在吸取位置的 Z 轴下降的速度。(选择执行和速度) 操作员
速度 Z 上升 选择在吸取位置的 Z 轴上升的速度。(选择执行和速度) 操作员
(6) 贴片
显示、编辑元件贴片的项目。
表 2-11-2-3-5 贴片
项目 内容 用户级别
推进量 输入元件贴片时将元件按入基板面多少的推进量。 操作员
试打 选择试打时是否执行贴片。 操作员
释放检查 对贴片动作后，是否用激光确认元件的释放进行选择。 操作员
跳过元件 选择是否跳过元件的贴片。 -
2-94
