FX-3_InstructionManual_Rev06_C - 第234页
第 1 部 基本编 第 2 章 生产 2-12-1-7 坏板标记读入器示教 设置 OCC 坏板标记识别、或坏板标记读入器的坏板标记识别。 可在入口站点、出口站点分别进行。 图 2-12-1-7-1 坏板标记读入器示教画面 详见“第 7 章 机器设置 的 7-4-12 坏板标记读入器示教” 。 2-122
第 1 部 基本编 第 2 章 生产
(8)[传送控制]按钮
进行基板传送控制。

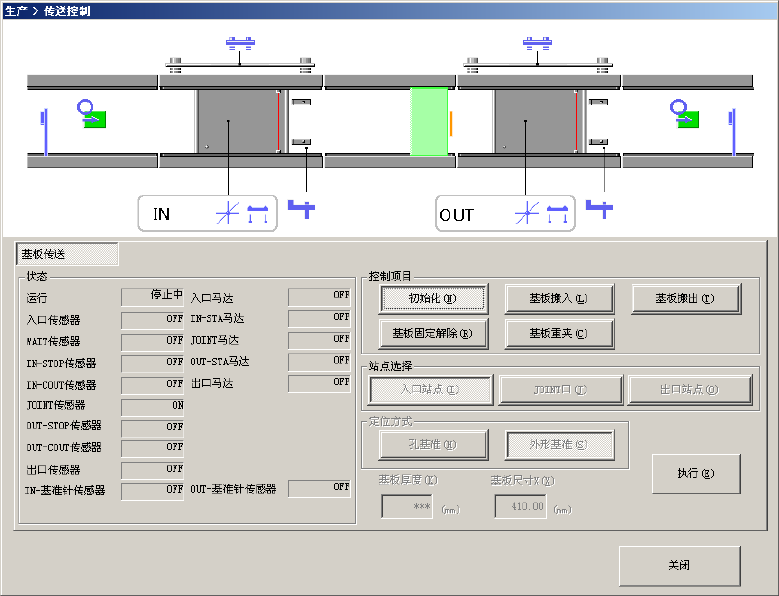

图 2-12-1-6-4 传送控制画面
详见“第 8 章 手动控制 的 8-4-1-1 控制对象：基板传送”。
2-121
第 1 部 基本编 第 2 章 生产
2-12-1-7 坏板标记读入器示教
设置 OCC 坏板标记识别、或坏板标记读入器的坏板标记识别。
可在入口站点、出口站点分别进行。

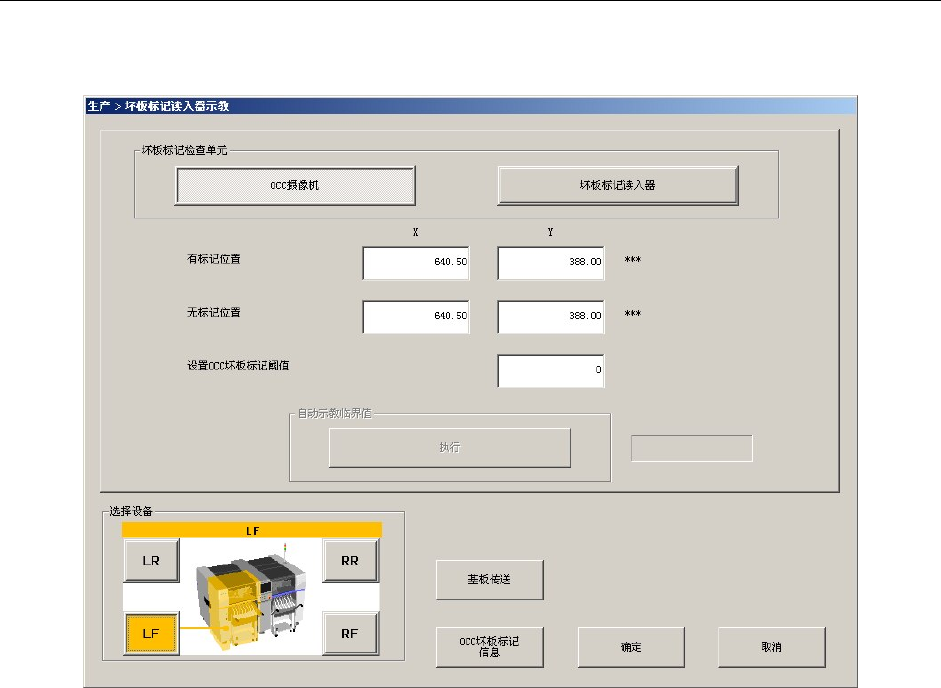

图 2-12-1-7-1 坏板标记读入器示教画面
详见“第 7 章 机器设置 的 7-4-12 坏板标记读入器示教”。
2-122
第 1 部 基本编 第 2 章 生产
2-12-1-8 供料器设置
可在这里显示各供料器台架的供料器布局画面，进行吸取位置的示教、跟踪。
可在入口站点、出口站点分别进行。
◆功能栏的[示教]按钮
可对选择的对象元件，进行吸取位置的示教。
◆功能栏的[跟踪]按钮
可按输送方法中指定的传送方法，对选择的供料器台架进行吸取跟踪。

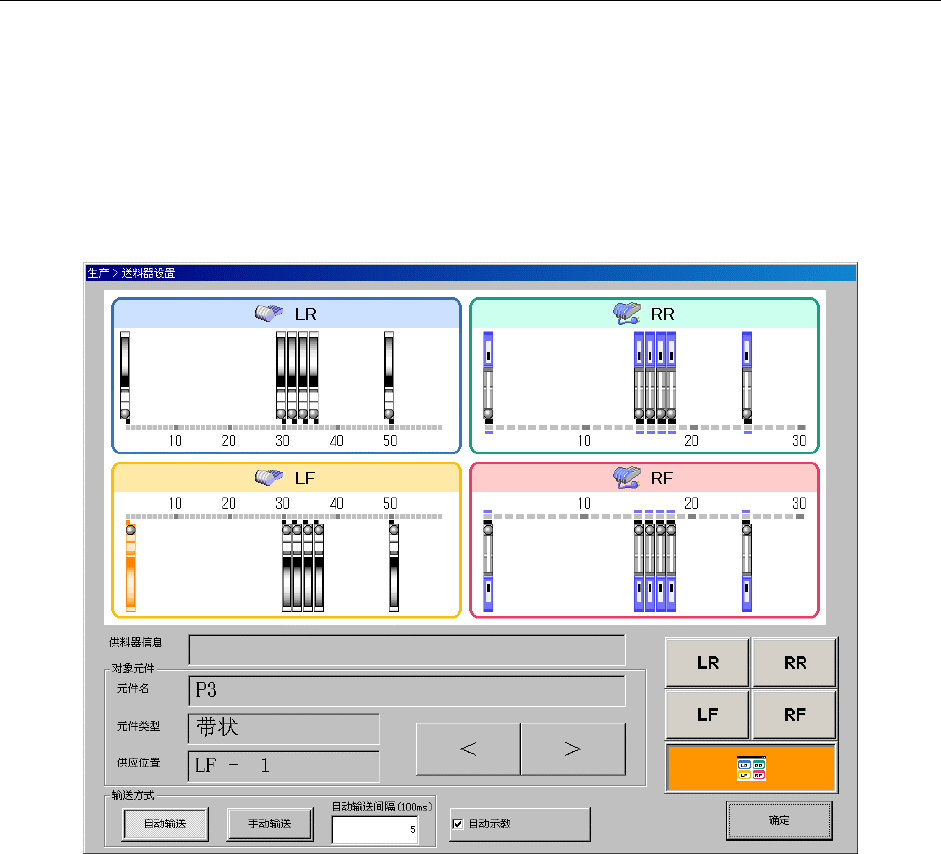

图 2-12-1-8-1 供料器设置画面
2-123
