第 1 部 基本编 第 2 章 生产 2-12-3-5 中断 强制中断时，如按下<STOP>开关则显示以下信息。 要结束检查时，请选择[是]。 图 2-12-3-5-1 处理中断询问信息框 2-142
第 1 部 基本编 第 2 章 生产
(2) 检查范围
在对象元件条件基础上,要进一步针对特定的元件编号进行检查时,加以勾选。
进行检查时，可以指定下列条件：
1) 开始元件号
要指定开始检查的元件数据的编号时，勾选此项。
勾选后，可在编辑框内变更开始元件号。
2) 结束元件号
要指定结束检查的元件数据的编号时，勾选此项。
勾选后，可在编辑框内变更结束元件号。
3) 只限贴片元件
限定为贴片数据中指定的元件数据时，加以勾选。
按[连续测量]按钮 ：开始连续检查。
按[返回(ESC)]按钮：回到原来画面。
(3) 台架单位检查
可按对象元件选择的条件，检查指定的供料器台架的元件。
(4) 设置元件归还
选择极小元件检查后如何处理。
1)每次废弃
元件按“元件废弃”中的设置废弃。
2)每次归还
把元件归还原来的位置。
3)每次询问
每次检查结束后显示询问信息。
(5) [连续测量]按钮
开始连续检查。显示内容请参见“2-12-3-3 单独检查”的“2执行检查”的图2-12-3-3-2
执行验证单独检查画面”。
注意
按下“连续测量”后，贴片头会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在按下“连续测量”前，请务必确认装置内部无人作业。
在按下“连续测量”前，请确认装置附近没有会受到人身伤害的人。
在按下“连续测量”前，请确认装置内部没有安装、安放会妨碍装置运行的
物体(调整工具等)。
2-141
第 1 部 基本编 第 2 章 生产
2-12-3-5 中断
强制中断时，如按下<STOP>开关则显示以下信息。
要结束检查时，请选择[是]。

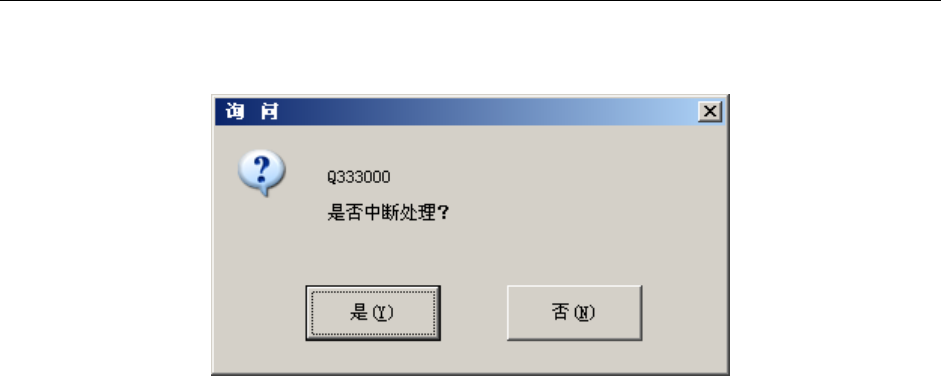

图 2-12-3-5-1 处理中断询问信息框
2-142
第 1 部 基本编 第 2 章 生产
2-12-4 SOT方向检查（选购项）
2-12-4-1 概要
从菜单的[生产辅助]选择[SOT 方向单独检查]、[SOT 方向连续检查]来进行检查。
三端子 SOT 的方向检查通过 OCC 进行。有单独检查和连续检查两种方式。
请在生产前实施检查。以下显示各检查的内容。
表 2-12-4-1-1 SOT 方向检查
检查 内容
SOT 方向单独检查
选择了 SOT 方向单独检查时，只对指定的元件进行 SOT 方向检查。
另外，对连续检查模式中发生错误的元件进行个别检查。
SOT 方向连续检查
选择了 SOT 方向连续检查时，对生产程序数据内所有元件中检查
条件一致的元件进行检查。
◆ 对由于某种原因检查失败的元件，可进行单独模式的个别检
查。
2-12-4-2 各种动作
（1） 吸取时使用的贴片头
吸取贴片头为自动选择。为减少吸嘴的更换次数，优先使用已经安装好吸嘴的贴片头。根
据吸嘴的安装情况，每次检查时，贴片头可能不同。
（2） 对象元件尺寸
作为贴片对象的SOT的元件尺寸为“1608～□4.0mm”。
电极尺寸为长0.2mm～1.0mm，宽为0.1～1.0mm。
2-143
